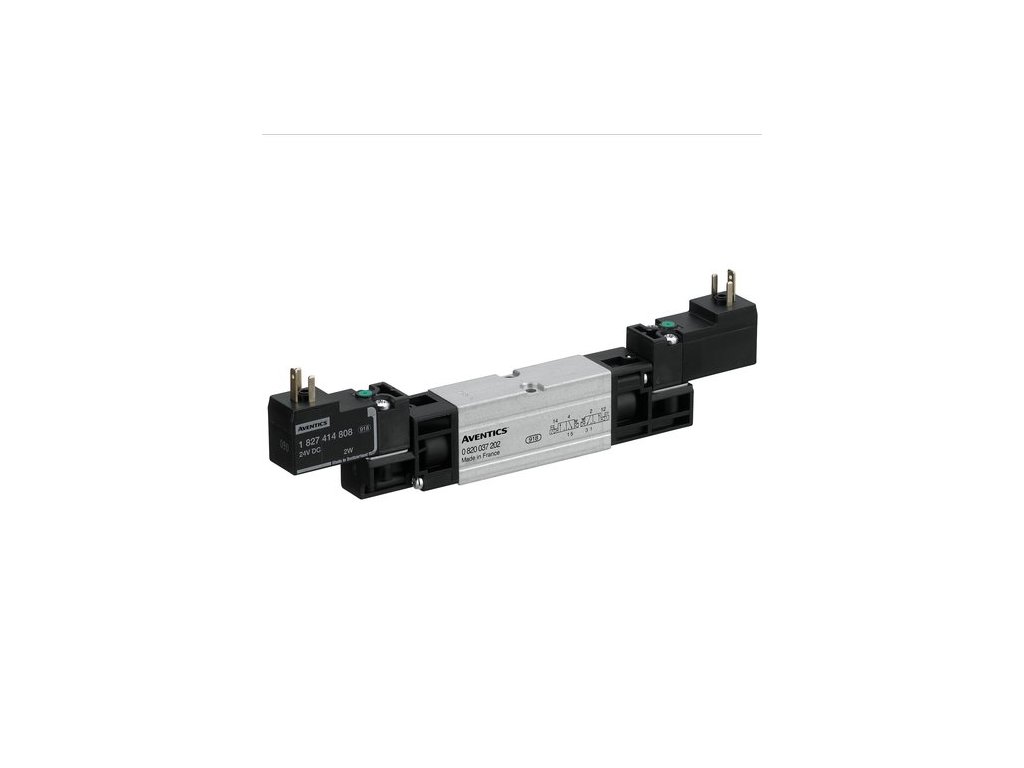

0820037326 2x3/2 ventil serie CD02 AVENTICS

Kód: 71323
Značka: AVENTICS
4 491 Kč / ks 5 434,11 Kč včetně DPH
Výroba 3 - 5 týdnů
Můžeme doručit do:
20.8.2024
Možnosti doručení
  • ISO 15407-1
  • 18 mm
  • 2x3/2
  • NO/NO
  • Qn = 450 l/min
  • Přípoj stlačeného vzduchu výstup Základová deska VDMA 02
  • Elektrická přípojka 2, Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání s aretací

Detailní informace

Detailní popis produktu

Normalizace ISO 15407-1
Konstrukční velikost 18 mm
Princip spínání 2x3/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Hliník
Materiál těsnění Butadien-akrylonitrilový kaučuk,Hydrogenační butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 450 l/min
Přípoj stlačeného vzduchu vstup Základová deska VDMA 02
Přípoj stlačeného vzduchu výstup Základová deska VDMA 02
Provozní napětí DC 24 V

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Princip zablokování  Princip základové desky, vícenásobný
Druh přípoje  Připojení na desku
Normy  ISO 15407-1, 18 mm
Norm. elektr. přípoj  ISO 15217
Provozní tlak min/max  2,2 ... 10 bar
Řídicí tlak min./max.  2,2 ... 10 bar
Teplota okolí min./max.  0 ... 50 °C
Teplota média min./max.  0 ... 60 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  450 l/min
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Typ. spínací čas  12 ms
Typ. vypínací čas  24 ms
Upevňovací šroub  M3
Hmotnost  0,16 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Pouzdro  Hliník, eloxovaný
Těsnění  Butadien-akrylonitrilový kaučuk Hydrogenační butadien-akrylonitrilový kaučuk
Čelní deska  Polyamid

Doplňkové parametry

Kategorie: Serie CD02
Serie: CD02
Provozní napětí: 24V DC
Princip spínání: 2x3/2
Normalizace: ISO 15407-1
Druh krytí: IP65
Elektrická přípojka: ISO 15217 tvar C
Průtok: 450 l/min
Přípoj vzduchu: Základní deska VDMA 02
