0820038126 5/2 ventil serie WV02 AVENTICS

Kód: 71306
Značka: AVENTICS
2 906 Kč / ks 3 516 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
6.11.2024
Možnosti doručení
  • 5/2
  • Qn = 500 l/min
  • Šířka pilotního ventilu : 15 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/8
  • Elektrická přípojka : Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání : s aretací
  • S vratnou pružinou/vratnou vzduchovou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Způsob resetování S vratnou pružinou/vratnou vzduchovou pružinou

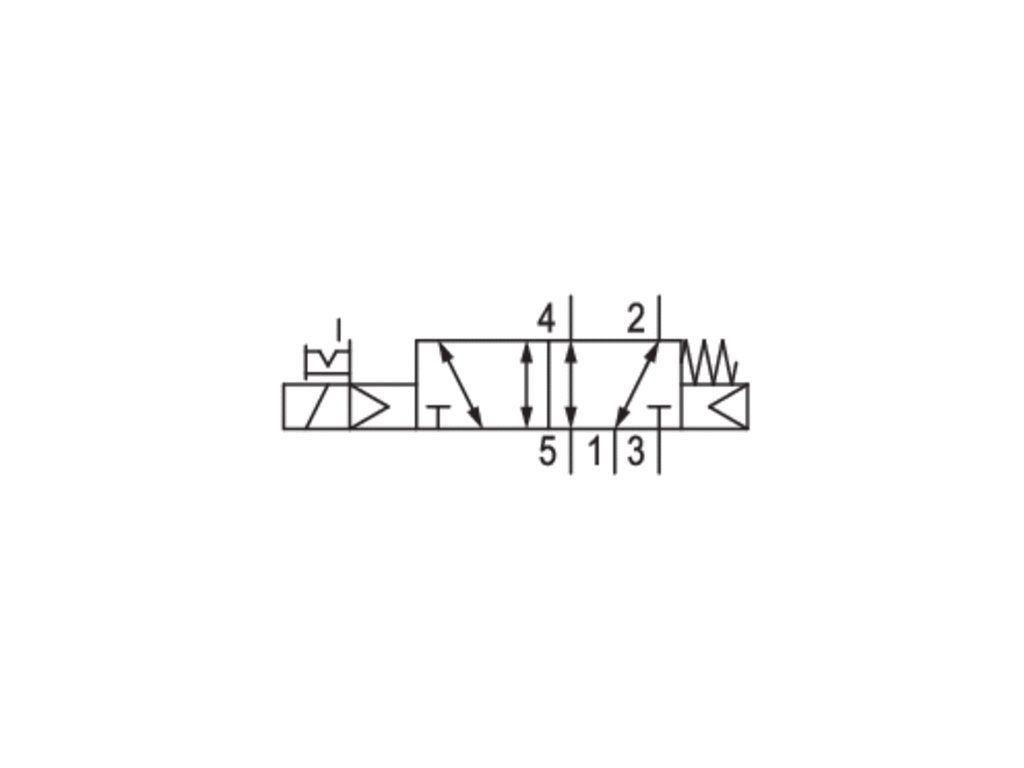

Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Hliník
Materiál těsnění Hydrogenační butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 500 l/min
Přípoj stlačeného vzduchu vstup G 1/8
Přípoj stlačeného vzduchu výstup G 1/8
Provozní napětí DC 24 V
Ovládání Elektricky



Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Provozní tlak min/max  2 - 10 bar
Řídicí tlak min./max.  2 - 10 bar
Teplota okolí min./max.  0 ... 50 °C
Teplota média min./max.  0 ... 60 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  500 l/min
Norm. elektr. přípoj  ISO 15217
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  PRS-lišta
Upevňovací šrouby  M3
Hmotnost  110 g
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Hliník, eloxovaný
Těsnění  Hydrogenační butadien-akrylonitrilový kaučuk
Čelní deska  Polyamid
Závitové pouzdro  Hliník

Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Serie: WV02
Provozní napětí: 24V DC
Princip spínání: 5/2
Průtok: 500l/min
Druh krytí: IP65
Elektrická přípojka: ISO 15217 tvar C
Přípoj vzduchu: G 1/8
