0820048001 3/2 ventil DO16 AVENTICS

Kód: 71449
Značka: AVENTICS
1 822 Kč / ks 2 204,62 Kč včetně DPH
Výroba 1 - 2 týdny
Můžeme doručit do:
10.6.2024
Možnosti doručení
  • 3/2
  • Připojení na desku
  • Elektrická přípojka : Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání : bez aretace
  • S vratnou pružinou

Detailní informace

Detailní popis produktu

Způsob resetování S vratnou pružinou

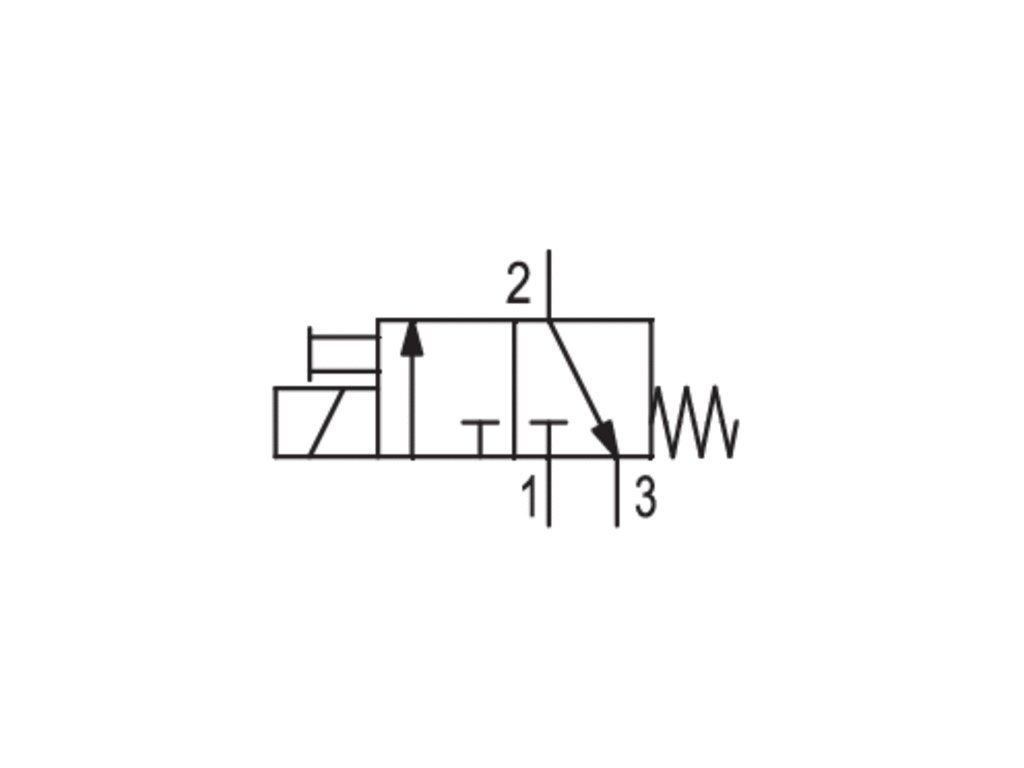

Princip spínání 3/2
Druh konstrukce Sedlový ventil
Pouzdro Polyfenylén sulfid,Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Qn 1▶2 25 l/min
Qn 2▶3 36 l/min
Provozní napětí AC při 50 Hz 230 V
Ovládání Elektricky

Druh konstrukce  Sedlový ventil
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  0 - 10 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok 1 ▶ 2  25 l/min
Jmenovitý průtok 2 ▶ 3  36 l/min
Třída ochrany podle DIN EN 61140 Elektricky  Třída I
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  PRS-lišta
Upevňovací šrouby  M3
Hmotnost  0,035 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Polyfenylén sulfid Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk

Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Serie: DO16
Cívka: 230V AC
Elektrická přípojka: ISO 15217 tvar C
Průtok Qn1-2: 25 l/min
Průtok Qn 2-3: 36 l /min
