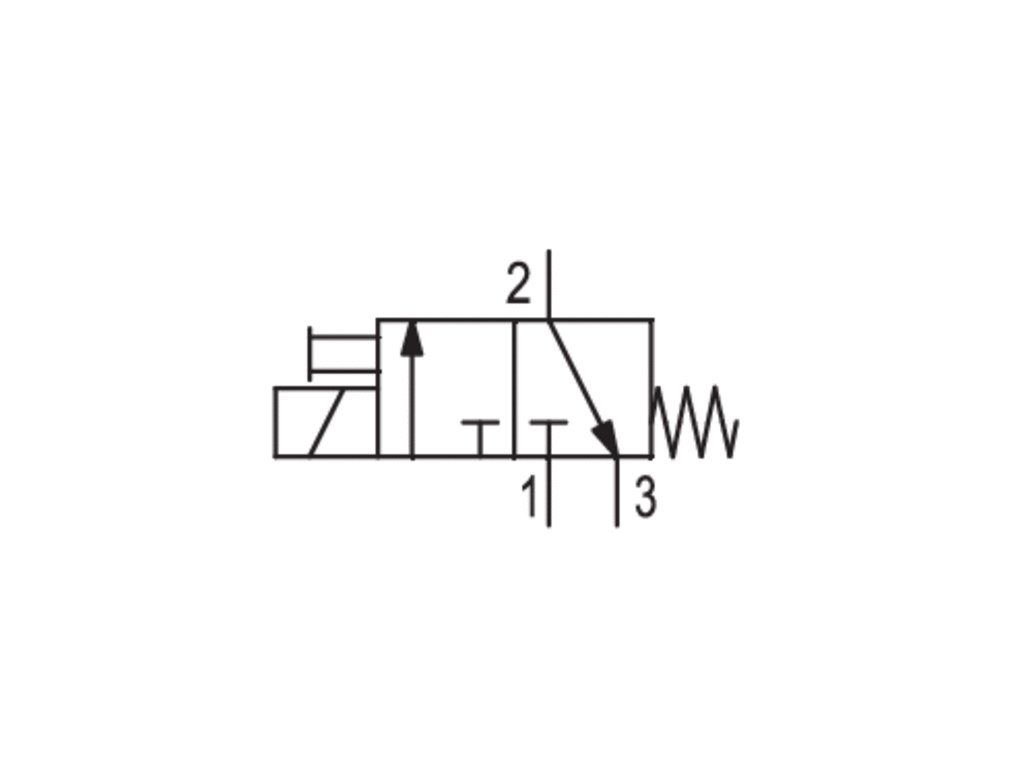

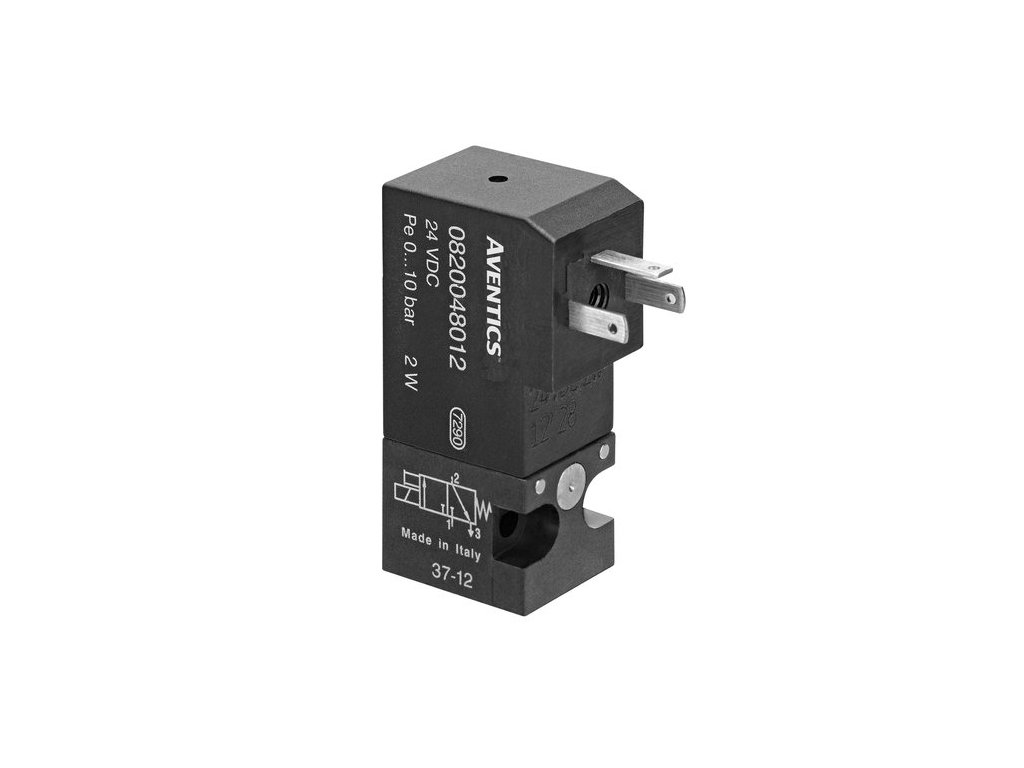

0820048002 3/2 ventil DO16 AVENTICS
Kód: 71101
Detailní popis produktu
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Qn 1▶2 | |
| Qn 2▶3 | |
| Provozní napětí DC | |
| Ovládání |
| Druh konstrukce | Sedlový ventil |
| Ovládání | Elektricky |
| Princip těsnění | Měkké těsnění |
| Provozní tlak min/max | 0 - 10 bar |
| Teplota okolí min./max. | -10 ... 50 °C |
| Teplota média min./max. | -10 ... 50 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 5 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Jmenovitý průtok 1 ▶ 2 | Viz tabulka |
| Jmenovitý průtok 2 ▶ 3 | Viz tabulka |
| Třída ochrany podle DIN EN 61140 Elektricky | Třída I |
| Druh krytí S přípojem | IP65 |
| Doba zapnutí | 100 % |
| Montáž na vícenásobnou připojovací lištu | PRS-lišta |
| Upevňovací šrouby | M3 |
| Hmotnost | 0,035 kg |
Katalogový list ke stažení zde Dostupnost při vyprodání: 5 - 10 týdnů od objednávky
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro
Polyfenylén sulfid Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | DO16 |
| Cívka: | 24V DC |
| Elektrická přípojka: | ISO 15217 tvar C |
| Průtok Qn1-2: | 25 l/min |
| Průtok Qn 2-3: | 36 l /min |
