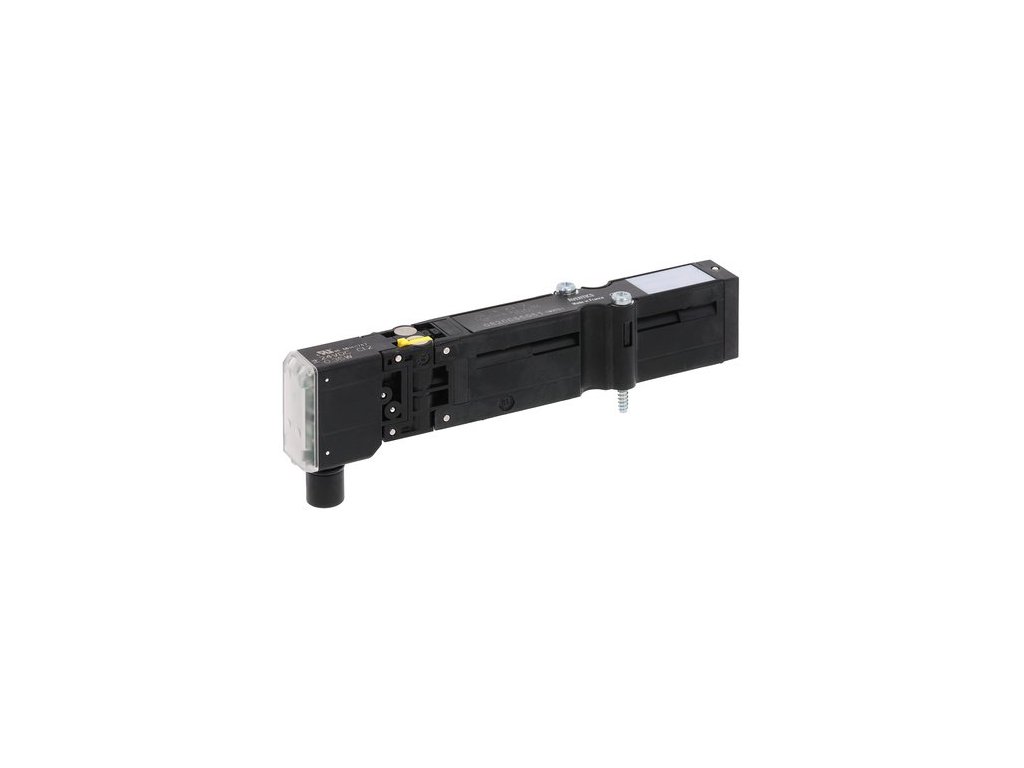

0820055051 5/2 ventil HF03-LG AVENTICS

Kód: 71246
Značka: AVENTICS
2 772 Kč / ks 3 354 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
26.11.2024
Možnosti doručení
  • Pro sérii : HF03-LG, CL03
  • 5/2
  • Qn = 850 l/min
  • Šířka pilotního ventilu : 16 mm
  • Připojení na desku
  • Manuální pomocné ovládání : s aretací
  • Jednostranně el. ovládaný
  • S vratnou pružinou
  • Pilot : Externí

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou pružinou
Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk
UR (Underwriters Laboratories)
Druh krytí IP65
Jmenovitý průtok Qn 850 l/min
Provozní napětí DC 24 V
Pro sérii HF03-LG,CL03
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Pilot  Externí
Princip těsnění  Měkké těsnění
Princip zablokování  Princip 1-nás. základové desky
Certifikáty  UR (Underwriters Laboratories)
Provozní tlak min/max  -0,9 ... 10 bar
Řídicí tlak min./max.  2,5 ... 10 bar
Teplota okolí min./max.  0 ... 50 °C
Teplota média min./max.  0 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  850 l/min
Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
Druh krytí S přípojem  IP65
Ochranný obvod  Zenerová dioda
Ochrana proti přepólování  Zabezpečeno proti přepólování
Stavová indikace diodou LED  Žlutý
Doba zapnutí  100 %
Upevňovací šrouby  Křížová drážka DIN EN ISO 4757-Z1
Utahovací moment upevňovacího šroubu  1,3 Nm
Hmotnost  0,082 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Způsob ovládání (externí/interní) není realizován ve ventilu, nýbrž v koncové desce ventilového systému.
Servoventil má certifikaci UL (Underwriters Laboratories).
Materiál
Pouzdro  Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk

Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Napětí: 24V DC
Princip spínání: 5/2
Průtok: 850 l/min
Druh krytí: IP65
