0820058026 5/2 ventil TC15 AVENTICS
Kód: 71159
Detailní popis produktu
| Ovládací prvek | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání |
Katalogový list ke stažení zde Dostupnost při vyprodání: 1 - 3 týdny od objednávky
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Ovládání
Elektricky
Princip těsnění
Měkké těsnění
Provozní tlak min/max
Viz tabulka
Řídicí tlak min./max.
Viz tabulka
Teplota okolí min./max.
-10 ... 50 °C
Teplota média min./max.
-10 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
5 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
1500 l/min
Norm. elektr. přípoj
ISO 15217
Druh krytí S přípojem
IP65
Doba zapnutí
100 %
Montáž na vícenásobnou připojovací lištu
P-lišta
Utahovací moment upevňovacího šroubu
2,5 Nm
Hmotnost
Viz tabulka
Poznámka
Je zobrazen příklad konfigurace. Vyexpedovaný výrobek se proto může od vyobrazení lišit.
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS. Další informace najdete v dokumentu „Technické informace“ (dostupné v MediaCentre).
Materiál
Pouzdro
Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk Hydrogenovaný nitril-butadien kaučuk
Čelní deska
Polyamid vyztužený skelným vláknem
Závitové pouzdro
Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný
Doplňkové parametry
| Kategorie: | Serie TC15 |
|---|---|
| Serie: | TC15 |

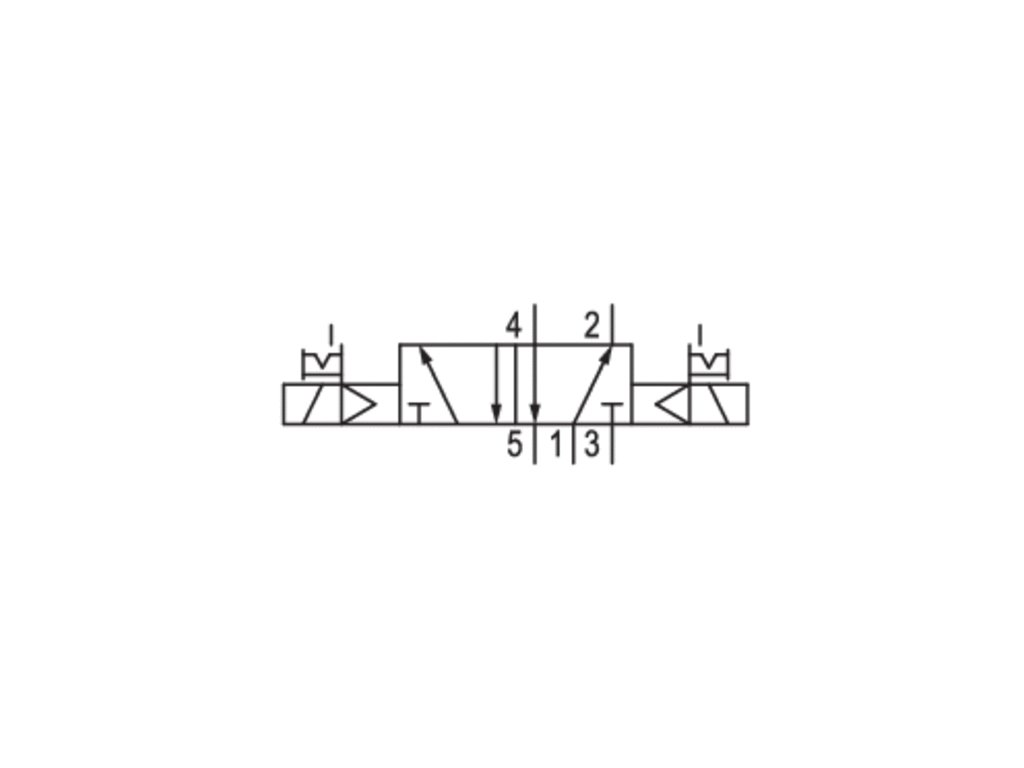

| Princip spínání: | 5/2 |
| Přípoj stlačeného vzduchu: | G1/4 |
| Elektrická přípojka: | ISO 15217 tvar C |
| Druh krytí: | IP65 |
| Průtok: | 1500 l/min |
| Provozní napětí: | 24V DC |
| Provozní tlak: | 3 - 10 bar |
| Řídící tlak: | 3 - 10 bar |
| Hmotnost: | 235 g |
