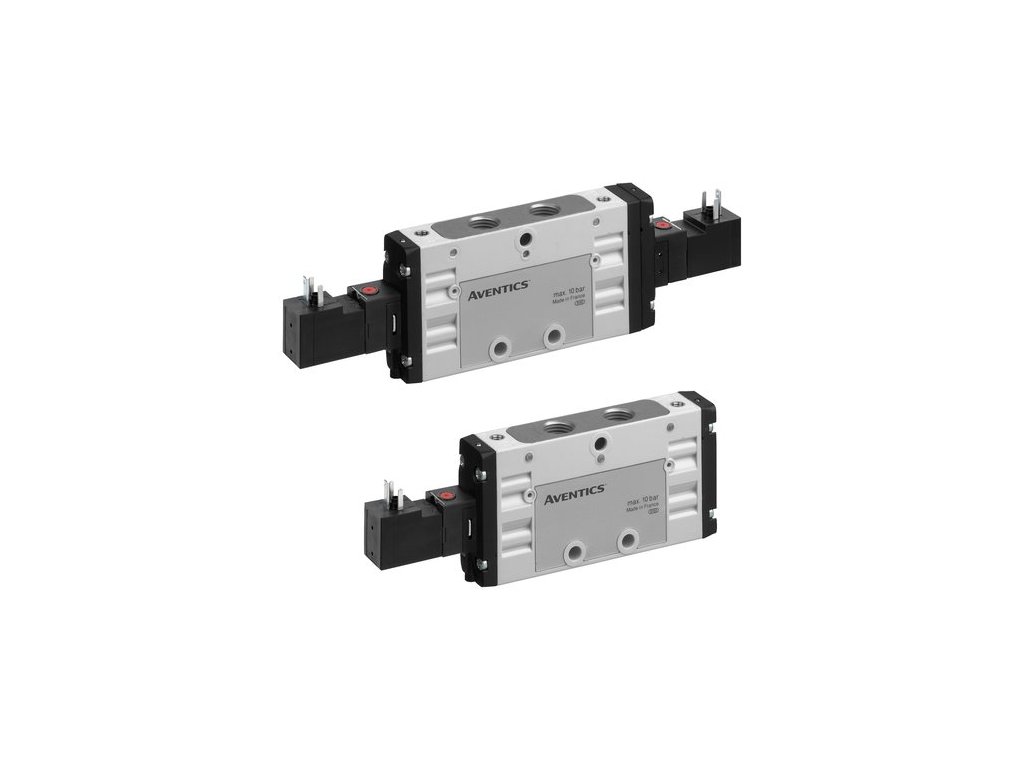

0820058501 5/2 ventil TC15 AVENTICS

Kód: 71158
Značka: AVENTICS
3 640 Kč / ks 4 404,40 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
21.3.2024
  • Provozní napětí 24 V DC
  • 5/2
  • Qn = 1500 l/min
  • Šířka pilotního ventilu : 15 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/4
  • Elektrická přípojka : Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání : s aretací
  • Oboustranně el. ovládaný
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Oboustranně el. ovládaný

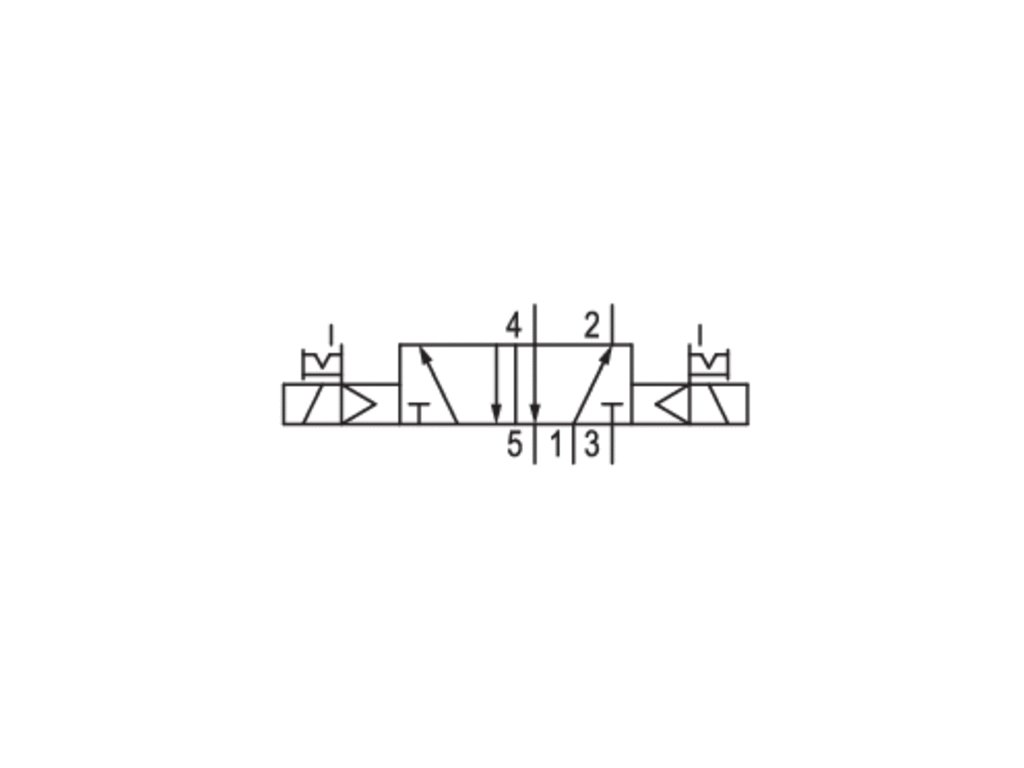

Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk,Hydrogenovaný nitril-butadien kaučuk
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 1500 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup G 1/4
Provozní napětí DC 24 V
Ovládání Elektricky



Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  Viz tabulka
Řídicí tlak min./max.  Viz tabulka
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  1500 l/min
Norm. elektr. přípoj  ISO 15217
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  P-lišta
Utahovací moment upevňovacího šroubu  2,5 Nm
Hmotnost  Viz tabulka
Poznámka  Je zobrazen příklad konfigurace. Vyexpedovaný výrobek se proto může od vyobrazení lišit.
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS. Další informace najdete v dokumentu „Technické informace“ (dostupné v MediaCentre).
Materiál
Pouzdro  Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk Hydrogenovaný nitril-butadien kaučuk
Čelní deska  Polyamid vyztužený skelným vláknem
Závitové pouzdro  Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 3 týdny od objednávky

Doplňkové parametry

Kategorie: Serie TC15
Serie: TC15
Princip spínání: 5/2
Přípoj stlačeného vzduchu: G1/4
Elektrická přípojka: ISO 15217 tvar C
Druh krytí: IP65
Průtok: 1500 l/min
Provozní napětí: 24V DC
Provozní tlak: 2 - 10 bar
Řídící tlak: 2 - 10 bar
Hmotnost: 263 g
