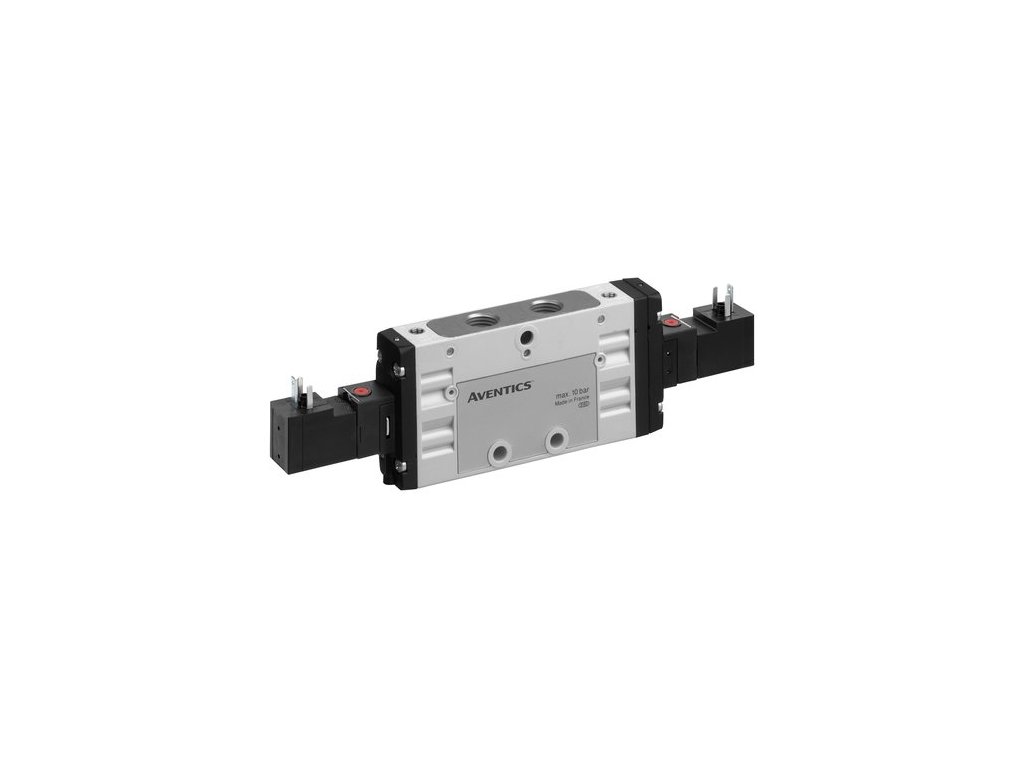

0820059101 5/3 ventil TC15 AVENTICS

Kód: 71386
Značka: AVENTICS
4 530 Kč / ks 5 481,30 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
17.6.2024
Možnosti doručení
  • Provozní napětí 24 V DC
  • 5/3
  • Qn = 1300 l/min
  • Šířka pilotního ventilu : 15 mm
  • Uzavřená střední poloha
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/4
  • Elektrická přípojka : Zástrčka, ISO 15217, tvar C
  • Manuální pomocné ovládání : bez aretace
  • Oboustranně el. ovládaný
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Oboustranně el. ovládaný

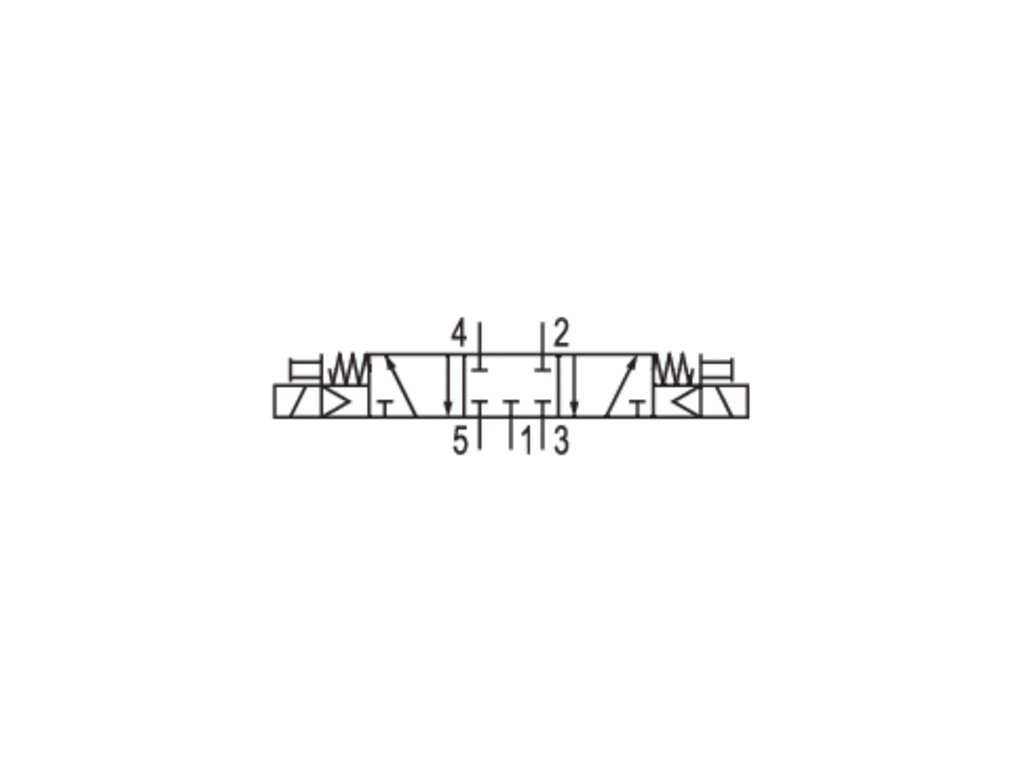

Princip spínání 5/3
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk,Hydrogenovaný nitril-butadien kaučuk
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 1300 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup G 1/4
Provozní napětí DC 24 V
Ovládání Elektricky



Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  3 - 10 bar
Řídicí tlak min./max.  3 ... 10 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  1300 l/min
Norm. elektr. přípoj  ISO 15217
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Typ. spínací čas  12 ms
Typ. vypínací čas  13 ms
Montáž na vícenásobnou připojovací lištu  P-lišta
Utahovací moment upevňovacího šroubu  2,5 Nm
Hmotnost  0,278 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk Hydrogenovaný nitril-butadien kaučuk
Čelní deska  Polyamid vyztužený skelným vláknem
Závitové pouzdro  Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný



Rozměry


Doplňkové parametry

Kategorie: Serie TC15
Napětí: 24V DC
Princip spínání: 5/3
Průtok Qn: 1300 l/min
Přípoj stlačeného vzduchu: G 1/4
Serie: TC15
Druh krytí: IP65
