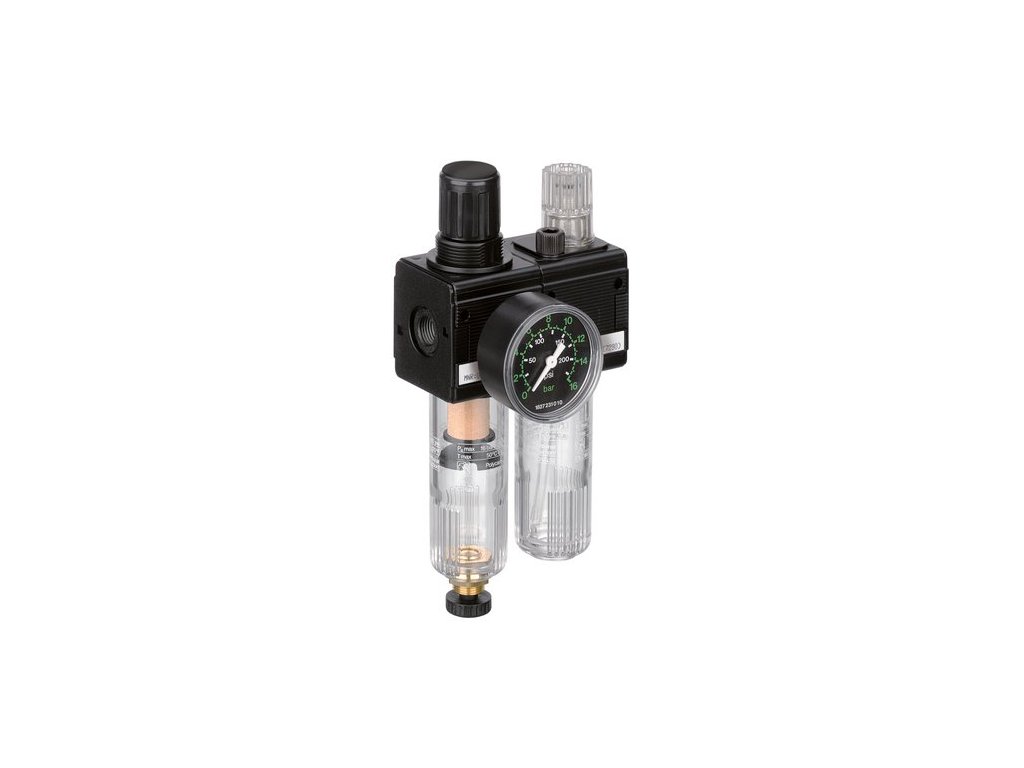

0821300400 Jednotka úp. vzduchu 2-dílná NL2 AVENTICS

Kód: 71074
Značka: AVENTICS
3 898 Kč / ks 4 716,58 Kč včetně DPH
Výroba 1 - 2 týdny
Můžeme doručit do:
30.7.2024
Možnosti doručení
  • G 1/4
  • Šířka pórů filtru 5 µm
  • S manometrem
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

Složky Filtr-regulátor,Olejovač
Vypouštění kondenzátu Poloautomatický, beztlakově otevřený
Sekundární odvzdušnění s uvolňovacím odfukem vzduchu
Způsob plnění Manuální plnění oleje
Šířka pórů filtru 5 µm
Manometry S manometrem
Pouzdro Zinkový tlakový odlitek
Nádoba Polykarbonát
Materiál těsnění Butadien-akrylonitrilový kaučuk
Vhodný pro ATEX
Jmenovitý průtok Qn 1100 l/min
Přípoj stlačeného vzduchu G 1/4

Druh konstrukce  2-dílný, spojitelné do bloků
Složky  Filtr-regulátor, Olejovač
Montážní poloha  Svislý
Certifikáty  Vhodný pro ATEX
Provozní tlak min/max  2 ... 16 bar
Teplota okolí min./max.  -10 ... 60 °C
Teplota média min./max.  -10 ... 60 °C
Médium  Stlačený vzduch Neutrální plyny
Jmenovitý průtok Qn  1100 l/min
Typ regulátoru  Membránové regulátory tlaku
Funkce regulátoru  s uvolňovacím odfukem vzduchu
Regulační rozsah min/max  0,5 ... 10 bar
Napájení tlakem  Jediný
Objem nádobky filtru  25 cm³
Filtrační prvek  Vyměnitelný
Objem nádobky olejovače  50 cm³
Způsob plnění  Manuální plnění oleje
Hmotnost  850 g

  Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Dávkování oleje při 1000 l/min  1-2 kapek
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010  6 : 7 : -

Materiál
Pouzdro  Zinkový tlakový odlitek
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Nádoba  Polykarbonát Zinkový tlakový odlitek
Ochranný koš  Ocel
Filtrační vložka  Polyetylén





Doplňkové parametry

Kategorie: Serie NL2
Složky: Filtr-regulátor, maznice
Přípoj stl.vzduchu 1: G 1/4
Průtok: 1100 l/min
Šířka pórů filtru: 5 um
Vypouštění kondenzátu: Poloautomatické, beztlakově otevřený
Manometr: Ano
ATEX: ano
