0821300854 Filtr-regulátor NL6 AVENTICS
Kód: 71360
Související produkty

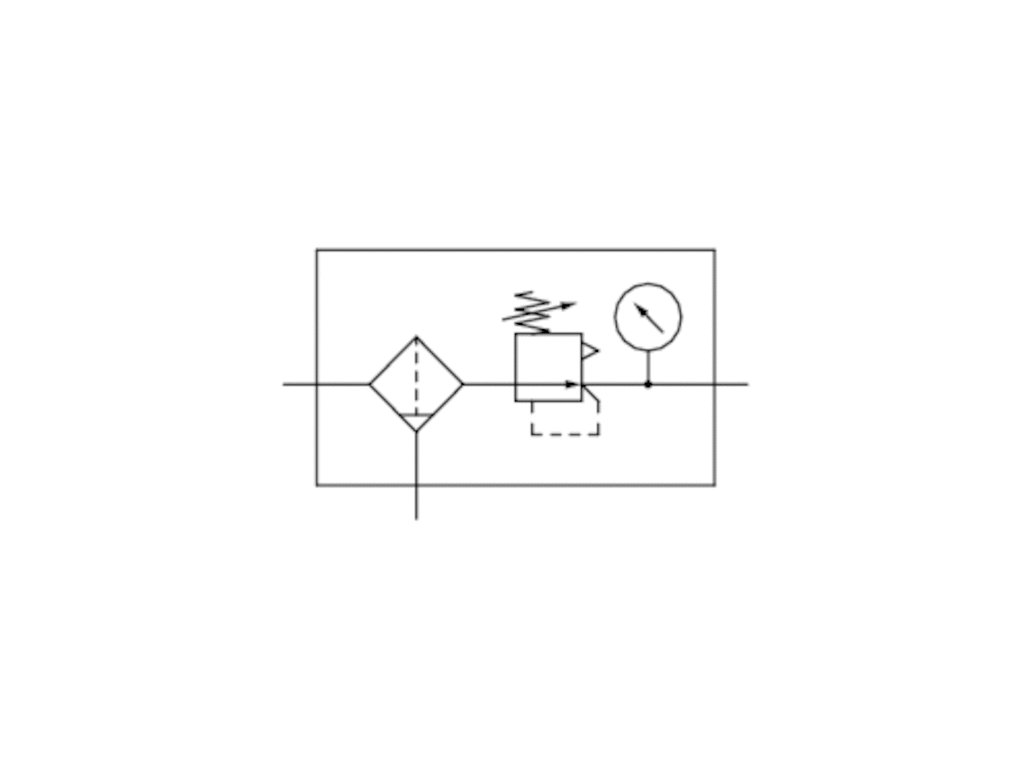

Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Sekundární odvzdušnění | |
| Šířka pórů filtru | |
| Manometry | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
| Přípoj | Šířka pórů filtru | Průtok | Vypouštění kondenzátu | Manometry | Nádoba | Ochranný koš | Hmotnost | |
|---|---|---|---|---|---|---|---|---|
| Qn | ||||||||
|
|
||||||||
| G 3/4 | 40 µm | 15000 l/min | Plně automatický, beztlakově otevřený | S manometrem | Polykarbonát | Ocel | 2,28 kg |
|
| Druh konstrukce | 1-dílný, spojitelné do bloků |
| Složky | Filtr-regulátor |
| Montážní poloha | Svislý |
| Certifikáty | Vhodný pro ATEX |
| Provozní tlak min/max | 1,5 ... 16 bar |
| Teplota okolí min./max. | -10 ... 60 °C |
| Teplota média min./max. | -10 ... 60 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Jmenovitý průtok Qn | 15000 l/min |
| Typ regulátoru | Membránové regulátory tlaku |
| Funkce regulátoru | s uvolňovacím odfukem vzduchu |
| Regulační rozsah min/max | 0,5 ... 10 bar |
| Napájení tlakem | Jediný |
| Objem nádobky filtru | 125 cm³ |
| Filtrační prvek | Vyměnitelný |
| Max. Vlastní spotřeba vzduchu | 0,5 l/min |
| Hmotnost | 2,28 kg |
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Zadní přípoj manometru na tlakovém regulačním ventilu je uzavřen zátkou, přední je otevřený.
Způsob upevnění: upevňovací úhelník 1821336017 / bloková spojovací sada 1827009593
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
7 : 7 : -
| Materiál |
|---|
| Pouzdro | Hliníkový tlakový odlitek |
| Čelní deska | Butadienstyrenový-akrylonitrilový kaučuk |
| Těsnění | Butadien-akrylonitrilový kaučuk |
| Nádoba | Polykarbonát |
| Ochranný koš | Ocel |
| Filtrační vložka | Polyetylén |
A2 = výstup A6 = výstup |
|
| Rozměry v mm |
|---|
| A1 | A2 | A6 | A7 | B | C | D | E | H | I | J | K | L | M | T2 | T6 | T7 | V | W | W1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 3/4 | G 3/4 | G 1/4 | G 1/8 | 100 | 132 | 253 | 385 | 58 | M6 | 103 | 70.5 | 28 | 3 | 18 | 7 | 8.5 | 29 | 403 | 101.5 |
p2 = sekundární tlak qn = jmenovitý průtok q = průtok |
p2 = Sekundární tlak qn = Jmenovitý průtok |
Dostupnost při vyprodání
4 - 7 týdnů od objednávky
Doplňkové parametry
| Kategorie: | Filtr-regulátory |
|---|---|
| Průtok Qn: | 15 000 l/min |
| Přípoj: | G 3/4 |
| Šířka pórů filtru: | 40 um |
| Vypouštění kondenzátu: | Plně automatické, beztlakově otevřený |
| Serie: | NL6 |
| ATEX: | ano |
| Manometr: | ano |
