0821300924 3/2 uzavírací ventil el. ovládaný NL2 AVENTICS

Kód: 71225
Značka: AVENTICS
3 373 Kč / ks 4 081,33 Kč včetně DPH
Skladem (1 ks)
Můžeme doručit do:
27.5.2024
Možnosti doručení
  • Přípoj stlačeného vzduchu G 1/4
  • Hadicové připojení
  • Elektrická přípojka: Zástrčka, ISO 6952, tvar B
  • Pilotní ventil bez cívky

Detailní informace

Detailní popis produktu

Druh konstrukce Sedlový ventil
Pouzdro Zinkový tlakový odlitek
Materiál těsnění Butadienstyrenový-akrylonitrilový kaučuk
Druh krytí IP65
Velikost přípoje ISO 6952, tvar B
Typ Zástrčka
Qn 1▶2 1100 l/min
Qn 2▶3 450 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup G 1/4

Druh konstrukce  Sedlový ventil, spojitelné do bloků

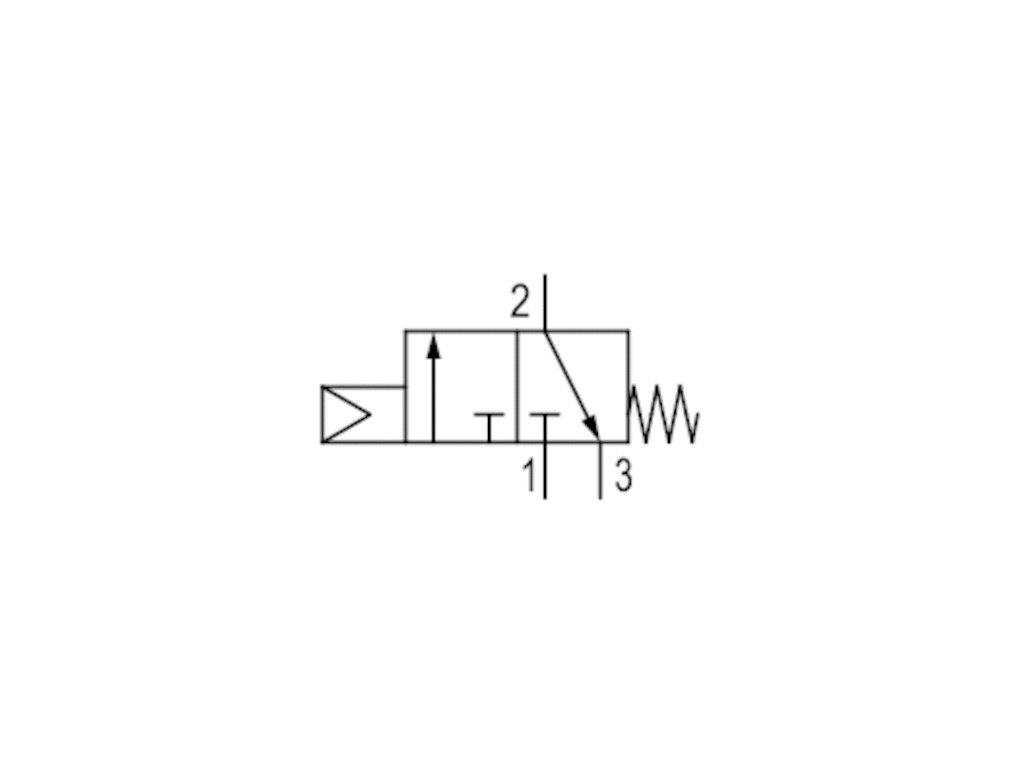

Složky  3/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok 1 ▶ 2  1100 l/min
Jmenovitý průtok 2 ▶ 3  450 l/min
Provozní tlak min/max  2,5 ... 10 bar
Médium  Stlačený vzduch Neutrální plyny
Teplota média min./max.  -10 ... 60 °C
Teplota okolí min./max.  -10 ... 60 °C
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Max. velikost částic  5 µm
Třída ochrany podle DIN EN 61140 S konektorem  IP65
Doba zapnutí  100 %
Hmotnost  490 g
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Materiál
Pouzdro  Zinkový tlakový odlitek
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadienstyrenový-akrylonitrilový kaučuk

Doplňkové parametry

Kategorie: Ventily
Serie: NL2
Průtok Qn1-2: 1100 l/min
Průtok Qn 2-3: 450 l/min
Přípoj: G 1/4
