0821300982 3/2 ventil mechanický NL4 AVENTICS

Kód: 71361
Značka: AVENTICS
4 536 Kč / ks 5 488,56 Kč včetně DPH
K objednání do výroby
  • Qn 1▶2 = 11000 l/min
  • Qn 2▶3 = 110 l/min
  • Přípoj stlačeného vzduchu výstup G 1/2
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

Uzamykatelný Uzamykatelný
Druh konstrukce Kulový kohout
Otočná rukojeť
Pouzdro Zinkový tlakový odlitek
Materiál těsnění Butadien-akrylonitrilový kaučuk
Vhodný pro ATEX
Qn 1▶2 11000 l/min
Qn 2▶3 110 l/min
Přípoj stlačeného vzduchu vstup G 1/2
Přípoj stlačeného vzduchu výstup G 1/2
Typ přípoje stlačeného vzduchu Vnitřní závit
Ovládání Mechanický
Ovládací prvek Verze Typ přípoje stlačeného vzduchu Přípoj stlačeného vzduchu Vstup Přípoj stlačeného vzduchu Výstup Přípoj stlačeného vzduchu Odvzdušnění Průtok Průtok Způsob uzavírání
Qn 1 ▶ 2 Qn 2▶3



Druh konstrukce  Kulový kohout
Ovládání  Mechanický
Způsob uzavírání  Uzamykatelný
Princip těsnění  S těsněním kov-kov
Certifikáty  Vhodný pro ATEX
Provozní tlak min/max  0 ... 16 bar
Teplota okolí min./max.  -10 ... 60 °C
Teplota média min./max.  -10 ... 60 °C
Médium  Stlačený vzduch Neutrální plyny
Hmotnost  0,82 kg

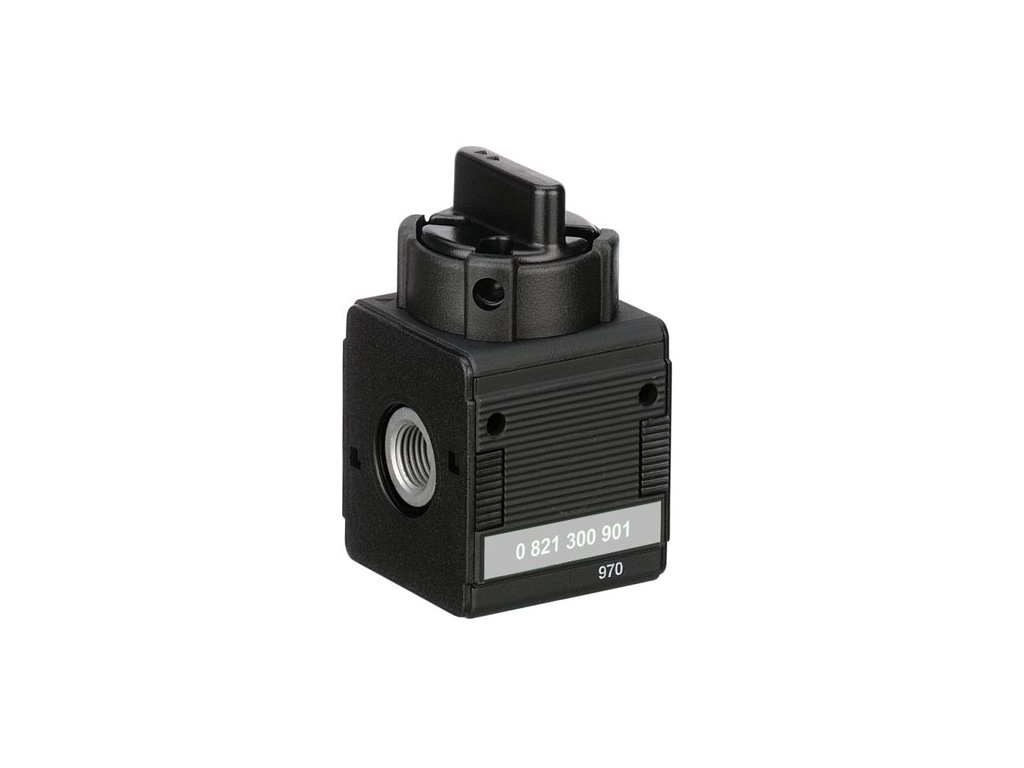

  Vyexpedovaný výrobek se může od vyobrazení lišit.
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Materiál
Pouzdro  Zinkový tlakový odlitek
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Ovládací prvek  Polyoxymetylen



Rozměry



A1 = vstup
A2 = výstup
Rozměry v mm
A2 B C E J

Doplňkové parametry

Kategorie: Ventily
Serie: NL4
Přípoj stlačeného vzduchu: G 1/2
Průtok Qn1-2: 11 000 l/min
Průtok Qn 2-3: 110 l/min
ATEX: ano
