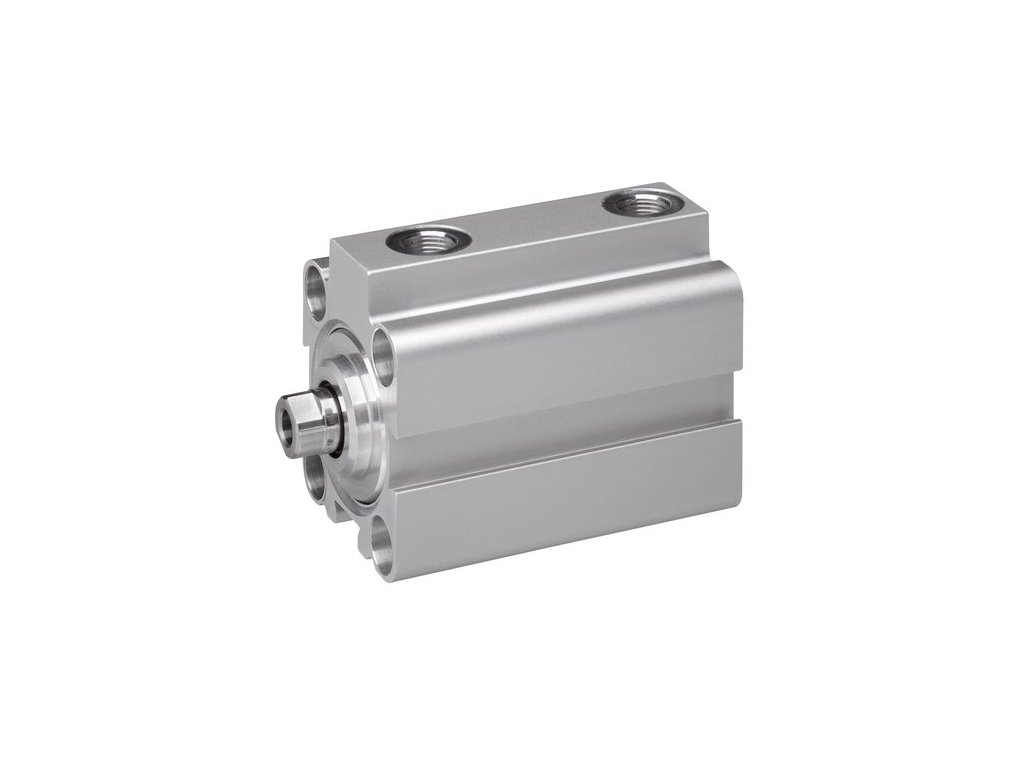

0822010601 Krátkozdvižný válec KHZ AVENTICS
Kód: 71454
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 12 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 53 N | ||
| Síla na píst vysunutí | 71 N | ||
| Nárazová energie | 0,03 J | ||
| Hmotnost | Zdvih 0 mm | 0,05 kg | |
| Hmotnost | Zdvih +10 mm | 0,013 kg | |
| Provozní tlak min/max | 1 ... 10 bar | ||
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
Rozměry
Materiál
Válcová trubka
Hliník, eloxovaný
Pístní tyč
Nerezavějící ocel
Píst
Nitrilový kaučuk
Čelní kryt
Mosaz
Krajní víko
Hliník
Stěrač
Polyuretan
Ø pístu
Zdvih
AF +1
BG Min.
D JS15
ØDT H13
E1 JS15
E2 JS15
EE
F
ØH
ØJ
KF
LB +0,4
LK +0,5
ØMM f8
ØO
PL1
PL2
ØRR
RT
SW -0,3
TG1
TG2
U
W
VD -1
WH
ZA ±0,2
ZB ±0,8
12 mm
5 - 10
8
12.4
28
6
23.5
26
M 5
11
8
3.3
M3
3.4
2
6
–
6
10.5
3.3
M4
5
13 ±0,2
–
9.5
11,5 ±0,2
–
5.5
30.5
36
Doplňkové parametry
| Kategorie: | Krátkozdvižné válce |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 12 mm |
| Zdvih: | 10 mm |

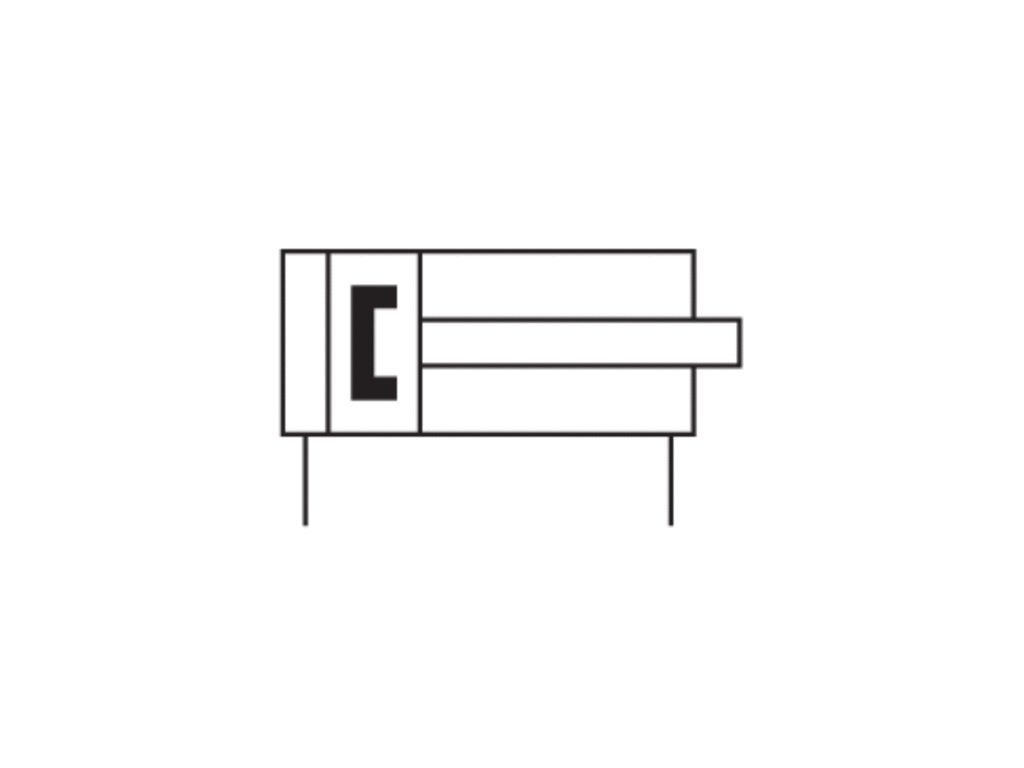

| Princip působení: | Dvojčinný |
| Magnetický píst: | ano |
| Tlumení: | elastický |
| Přípoje: | M5 |
| Závit pístní tyče: | M3 |
| Provozní tlak: | 1 - 10 bar |
