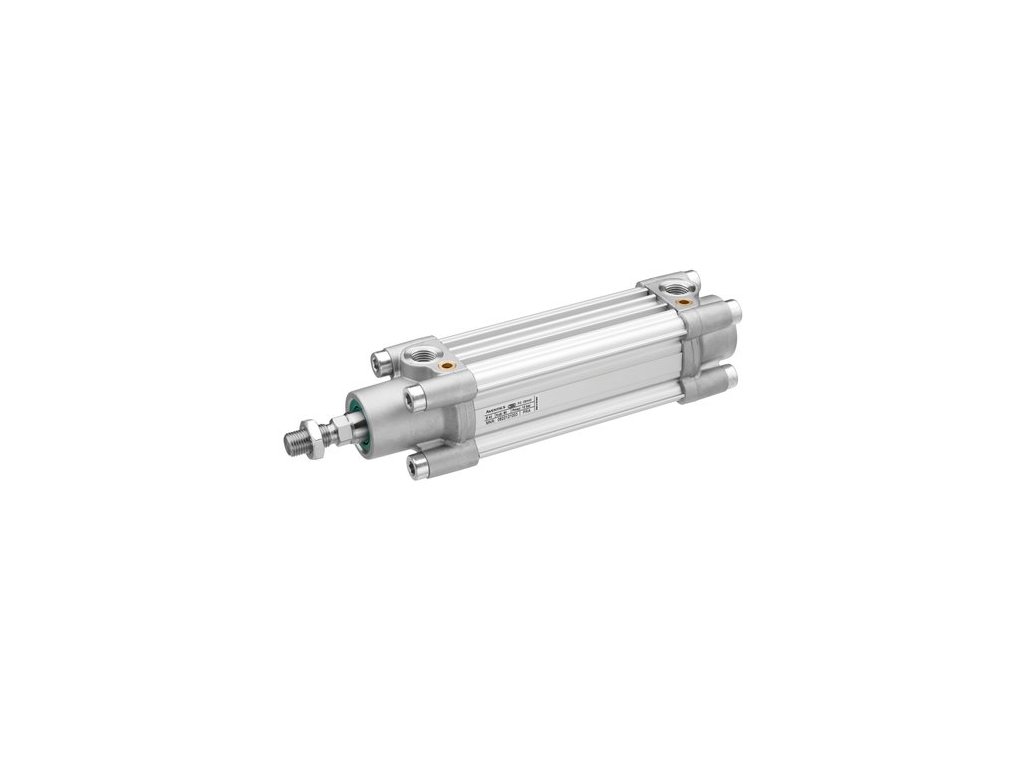

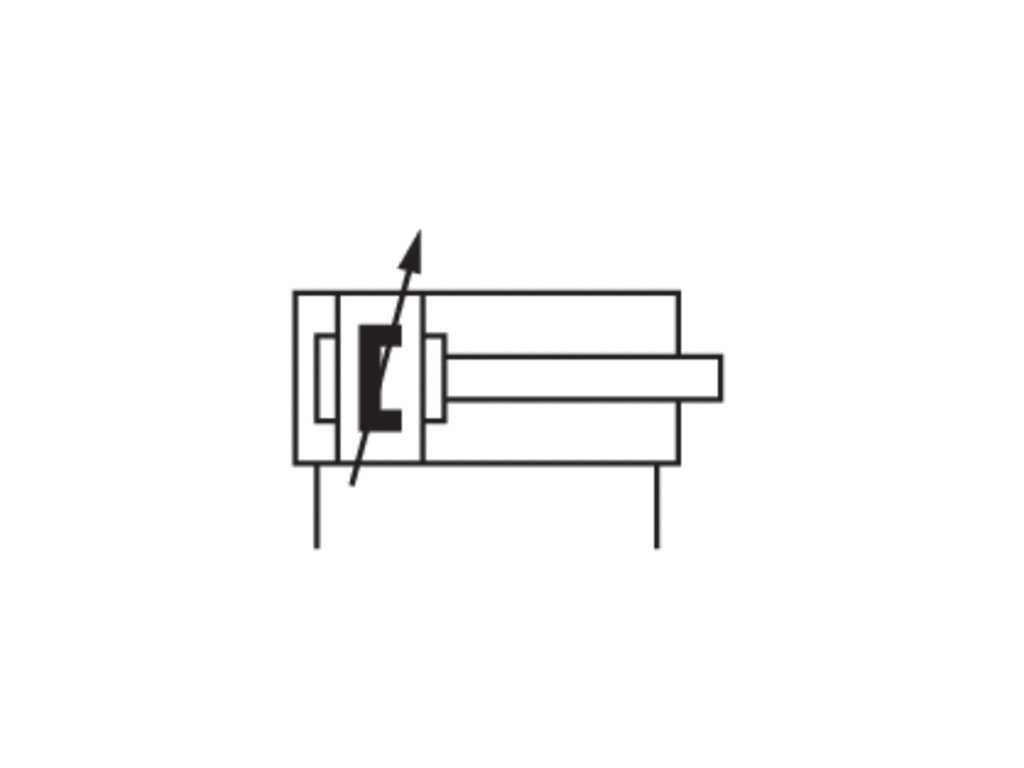

0822122007 Profilový válec PRA AVENTICS
Kód: 71510
Související produkty
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Normalizace | |
| Zdvih | |
| Materiál těsnění | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 50 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 1035 N | ||
| Síla na píst vysunutí | 1235 N | ||
| Tlumicí délka | 17 mm | ||
| Tlumicí energie | 15 J | ||
| Normy | ISO 15552 |
| Certifikáty | Volitelně v ATEX |
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Provozní tlak min/max | 1,5 ... 10 bar |
| Teplota okolí min./max. | -20 ... 80 °C |
| Teplota média min./max. | -20 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
| Materiál |
|---|
| Válcová trubka | Hliník, eloxovaný |
| Pístní tyč | Nerezavějící ocel |
| Čelní kryt | Hliníkový tlakový odlitek |
| Krajní víko | Hliníkový tlakový odlitek |
| Těsnění | Polyuretan |
| Matice pro pístní tyč | Ocel, pozinkovaný |
| Stěrač | Polyuretan |
DIAGRAM TLUMENÍ
m = tlumicí hmota [kg]
ROZMĚRY
S = zdvih
| Ø pístu | A -2 | AF+1 | ØB d11 | ØBA d11 | BG min. | E | EE | G | H | KF | KK | KV | KW | ØMM f8 | PL | L2 | L3 ±0,5 | L8 | RT | SW | TG | VA -1 | VD | WH | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 32 | 17 | 40 | 40 | 16 | 65 | G 1/4 | 31 | 65 | M10 | M16x1,5 | 24 | 8 | 20 | 19 | 25 | 4.5 | 106±0,7 | M8 | 17 | 46,5±0,6 | 4 | 5 | 37±1,4 | ||
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | PRA |
| Princip působení: | Dvojčinný |
| Průměr pístu: | 50 mm |
| Zdvih: | 200 mm |
| Normalizace: | ISO 15552 |
| Přípoje: | G 1/4 |
| Magnetický píst: | ano |
| Průměr pístní tyče: | 20 mm |
