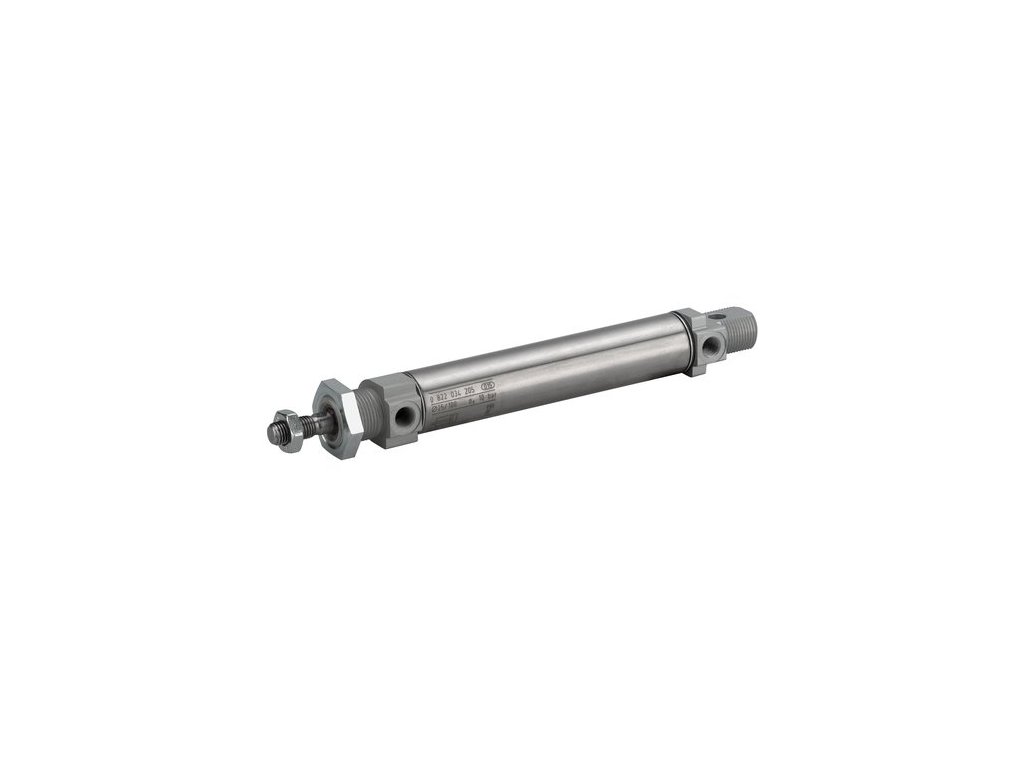

0822331205 Miniválec MNI AVENTICS
Kód: 71420Detailní popis produktu
Princip působení | |
Tlumení | |
Magnetický píst | |
Průměr pístu | |
Závit pístní tyče | |
Normalizace | |
Zdvih | |
Materiál těsnění | |
Stěrač | |
Přípoj stlačeného vzduchu | |
Typ přípoje stlačeného vzduchu |
Ø pístu | 12 mm | ||
---|---|---|---|
Síla na píst zasunutí | 53 N | ||
Síla na píst vysunutí | 71 N | ||
Nárazová energie | 0,07 J | ||
Hmotnost | Zdvih 0 mm | 0,073 kg | |
Hmotnost | Zdvih +10 mm | 0,005 kg |
Normy | ISO 6432 |
Certifikáty | Volitelně v ATEX |
Přípoj stlačeného vzduchu | Vnitřní závit |
Provozní tlak min/max | 1 ... 10 bar |
Teplota okolí min./max. | -25 ... 80 °C |
Teplota média min./max. | -25 ... 80 °C |
Médium | Stlačený vzduch |
Max. velikost částic | 50 µm |
Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
Tlak ke stanovení sil na píst | 6.3 bar |
Hmotnost | 122 g |
Rozměry
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Je nutný držák pro snímač magnetického pole
Materiál
Válcová trubka
Nerezavějící ocel
Pístní tyč
Nerezavějící ocel
Píst
Mosaz, Hliník
Čelní kryt
Hliník, eloxovaný
Krajní víko
Hliník, eloxovaný
Těsnění
Butadien-akrylonitrilový kaučuk Polyuretan
Matice pro uchycení válce
Ocel, pozinkovaný
Matice pro pístní tyč
Ocel, pozinkovaný
Stěrač
Polyuretan
Ø pístu
AM–2
BE
BF
CD H9
E
EE t = hloubka závitu
EW d13
KK
KV
KW
KX
KY
L min
MM f8
M1/M2
MR
PB ±1
VA
WF ±1,4
XC ±1
ZN ± 1,4
SW 1
SW 2
12 mm
16
M16x1,5
16
6
19
M5 t=5
12
M6
22
6
10
3.2
8
6
4.8
16
41
16
22
75
88.5
19
5
Doplňkové parametry
Kategorie: | Serie MNI |
---|---|
Normalizace: | ISO 6432 |
Přípoj: | M5 |
Tlumení: | Pneumaticky nastavitelné |
Průměr pístu: | 12 mm |
Zdvih: | 100 mm |
Průměr pístní tyče: | 6 mm |

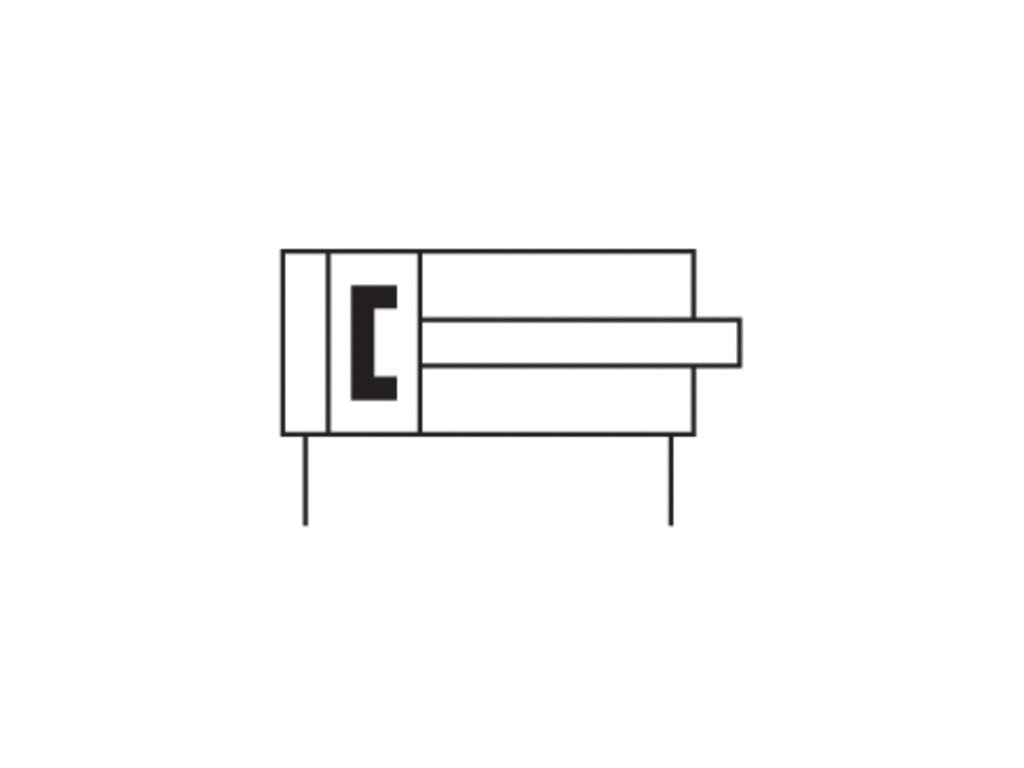

Princip působení: | Dvojčinný |
Magnetický píst: | ano |
