0822332202 Miniválec MNI AVENTICS

Kód: 71472
Značka: AVENTICS
1 599 Kč / ks 1 934,79 Kč včetně DPH
Výroba 1 - 2 týdny
Můžeme doručit do:
2.5.2024
Možnosti doručení
  • ISO 6432
  • Ø 16 mm
  • Zdvih 25 mm
  • Přípoje M5
  • Dvojčinný
  • S magnetickým pístem
  • Tlumení elastický
  • S integrovaným zadním uchycením
  • Pístní tyč Vnější závit

Detailní informace

Detailní popis produktu

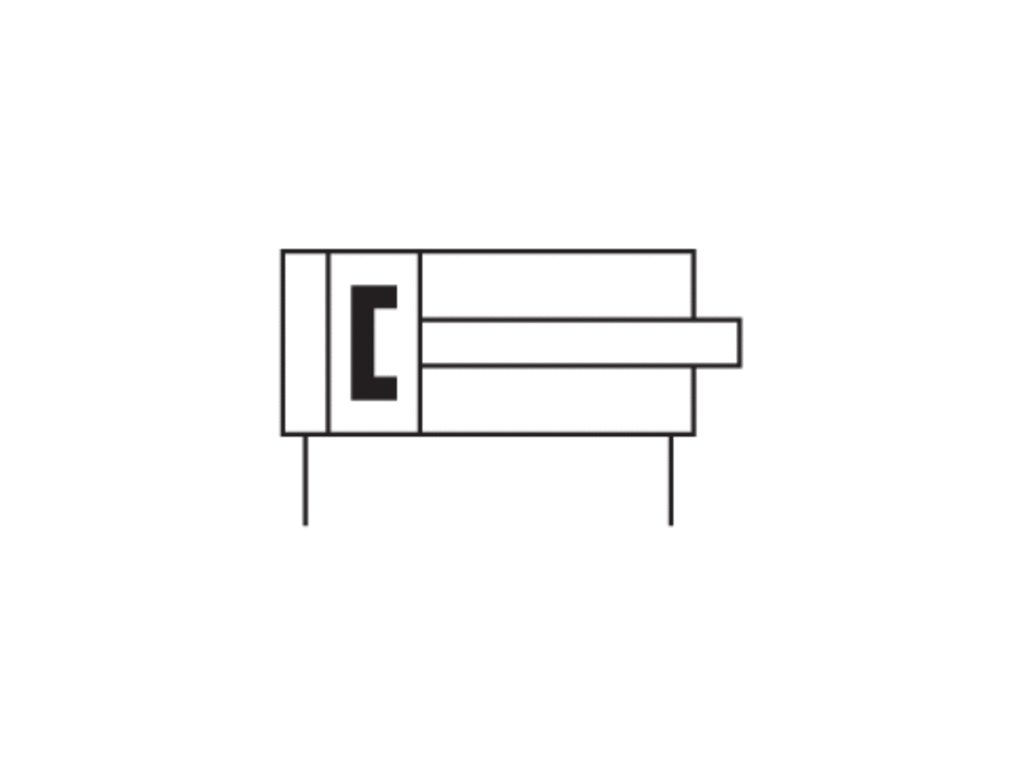

Princip působení Dvojčinný
Tlumení elastický
Magnetický píst S magnetickým pístem
Průměr pístu 16 mm
Závit pístní tyče M6
Normalizace ISO 6432
Zdvih 25 mm
Materiál těsnění Butadien-akrylonitrilový kaučuk,Polyuretan
Stěrač Polyuretan
Přípoj stlačeného vzduchu M5
Typ přípoje stlačeného vzduchu Vnitřní závit
Ø pístu 16 mm

Normy  ISO 6432
Přípoj stlačeného vzduchu  Vnitřní závit
Provozní tlak min/max  1 ... 10 bar
Teplota okolí min./max.  -25 ... 80 °C
Teplota média min./max.  -25 ... 80 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Tlak ke stanovení sil na píst  6.3 bar
Hmotnost  102 g

Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Je nutný držák pro snímač magnetického pole
Materiál
Válcová trubka  Nerezavějící ocel
Pístní tyč  Nerezavějící ocel
Píst  Mosaz, Hliník
Čelní kryt  Hliník, eloxovaný
Krajní víko  Hliník, eloxovaný
Těsnění  Butadien-akrylonitrilový kaučuk Polyuretan
Matice pro uchycení válce  Ocel, pozinkovaný
Matice pro pístní tyč  Ocel, pozinkovaný
Stěrač  Polyuretan

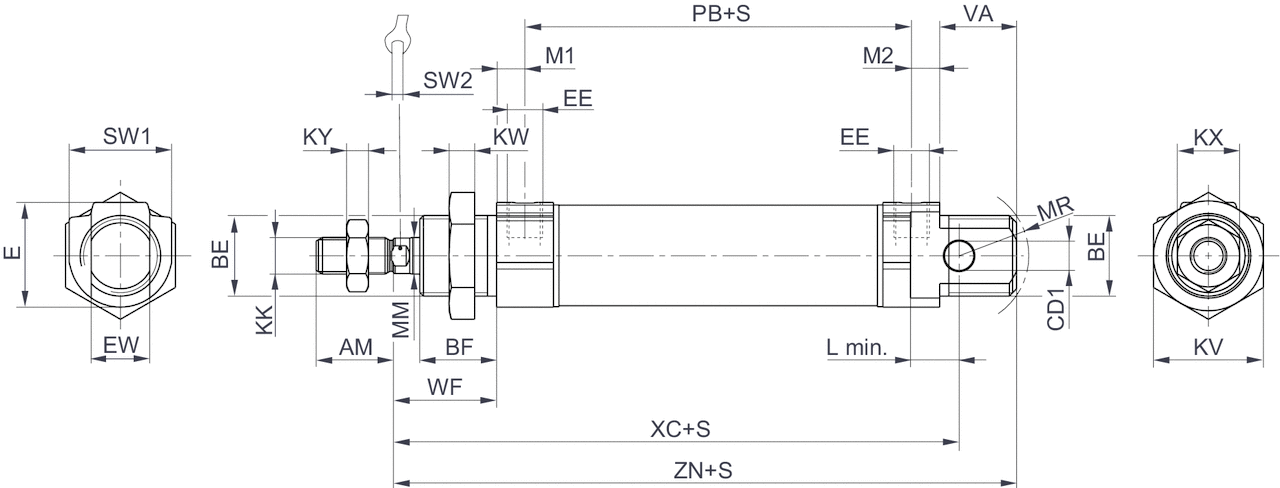

ROZMĚRY

000
S = zdvih

Ø pístu AM–2 BE BF CD H9 E EE t = hloubka závitu EW d13 KK KV KW KX KY L min MM f8 M1/M2 MR PB ±1 VA WF ±1,4 XC ±1 ZN ± 1,4 SW 1 SW 2





Doplňkové parametry

Kategorie: Serie MNI
Normalizace: ISO 6432
Přípoj: M5
Tlumení: elastické
Průměr pístu: 16 mm
Zdvih: 25 mm
Průměr pístní tyče: 6 mm
Princip působení: Dvojčinný
Magnetický píst: ano
