0822332505 Miniválec MNI AVENTICS
Kód: 71506

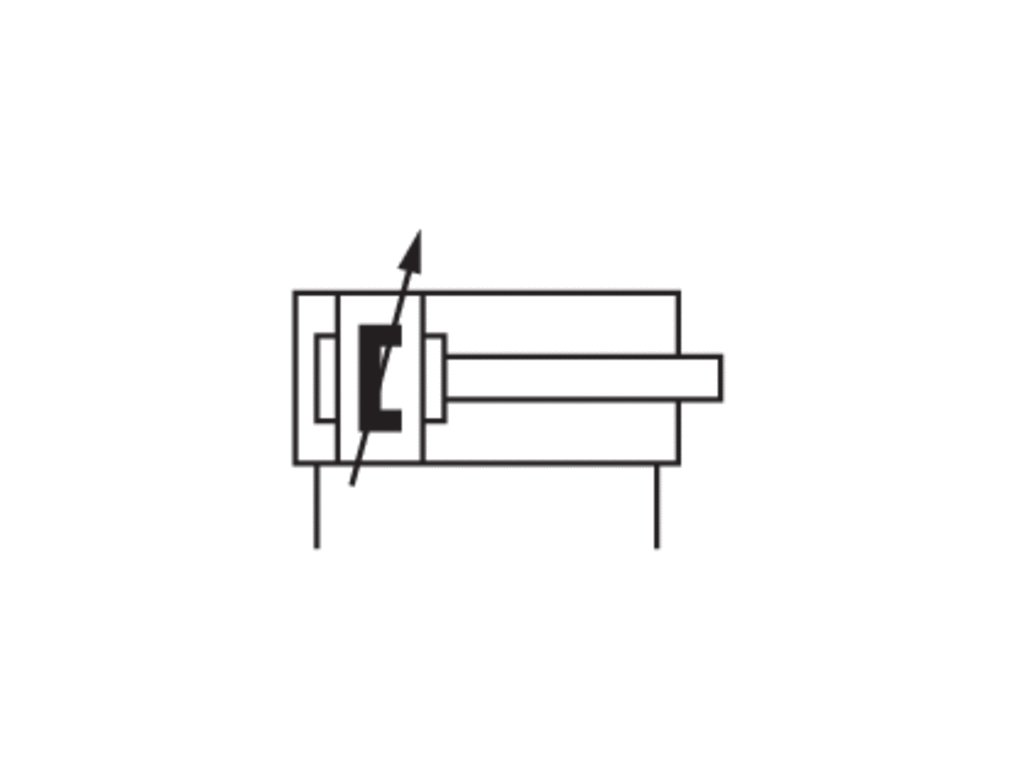

Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Normalizace | |
| Zdvih | |
| Materiál těsnění | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Normy | ISO 6432 |
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Provozní tlak min/max | 1 ... 10 bar |
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Hmotnost | 148 g |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
| Je nutný držák pro snímač magnetického pole |
| Materiál |
|---|
| Válcová trubka | Nerezavějící ocel |
| Pístní tyč | Nerezavějící ocel |
| Píst | Mosaz, Hliník |
| Čelní kryt | Hliník, eloxovaný |
| Krajní víko | Hliník, eloxovaný |
| Těsnění | Butadien-akrylonitrilový kaučuk Polyuretan |
| Matice pro uchycení válce | Ocel, pozinkovaný |
| Matice pro pístní tyč | Ocel, pozinkovaný |
| Stěrač | Polyuretan |

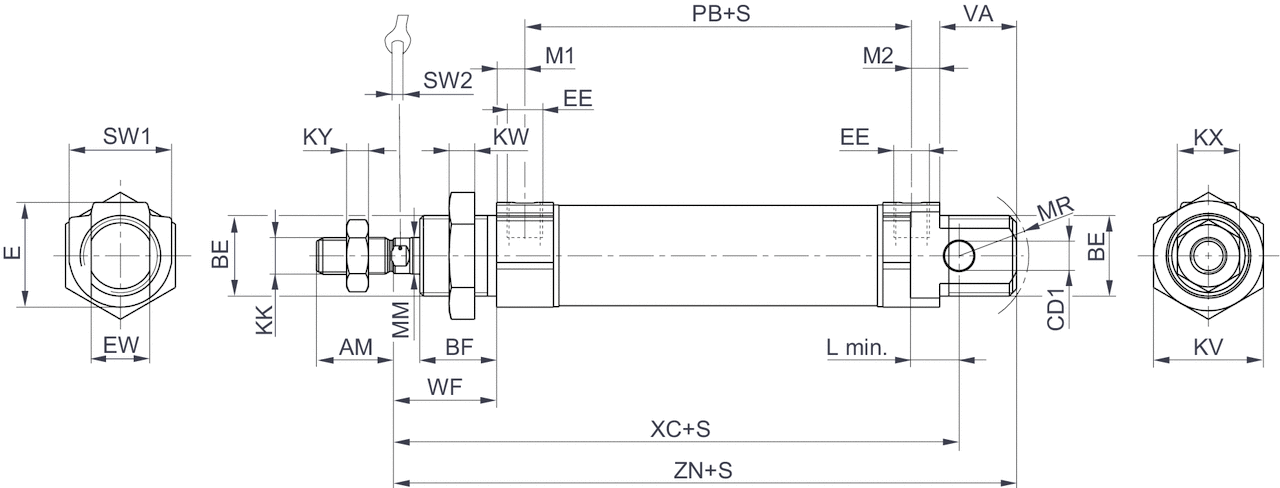

ROZMĚRY
| Ø pístu | AM–2 | BE | BF | CD H9 | E | EE t = hloubka závitu | EW d13 | KK | KV | KW | KX | KY | L min | MM f8 | M1/M2 | MR | PB ±1 | VA | WF ±1,4 | XC ±1 | Y ± 1 | ZN ± 1,4 | SW 1 | SW 2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 mm | 16 | M16x1,5 | 16 | 6 | 19 | M5 t=5 | 12 | M6 | 22 | 6 | 10 | 3.2 | 8 | 6 | 4.8 | 16 | 47 | 17 | 22 | 82 | 27 | 95.5 | 19 | 5 | ||
Doplňkové parametry
| Kategorie: | Serie MNI |
|---|---|
| Normalizace: | ISO 6432 |
| Přípoj: | M5 |
| Tlumení: | Pneumaticky nastavitelné |
| Průměr pístu: | 16 mm |
| Zdvih: | 100 mm |
| Průměr pístní tyče: | 6 mm |
| Princip působení: | Dvojčinný |
| Magnetický píst: | ano |
