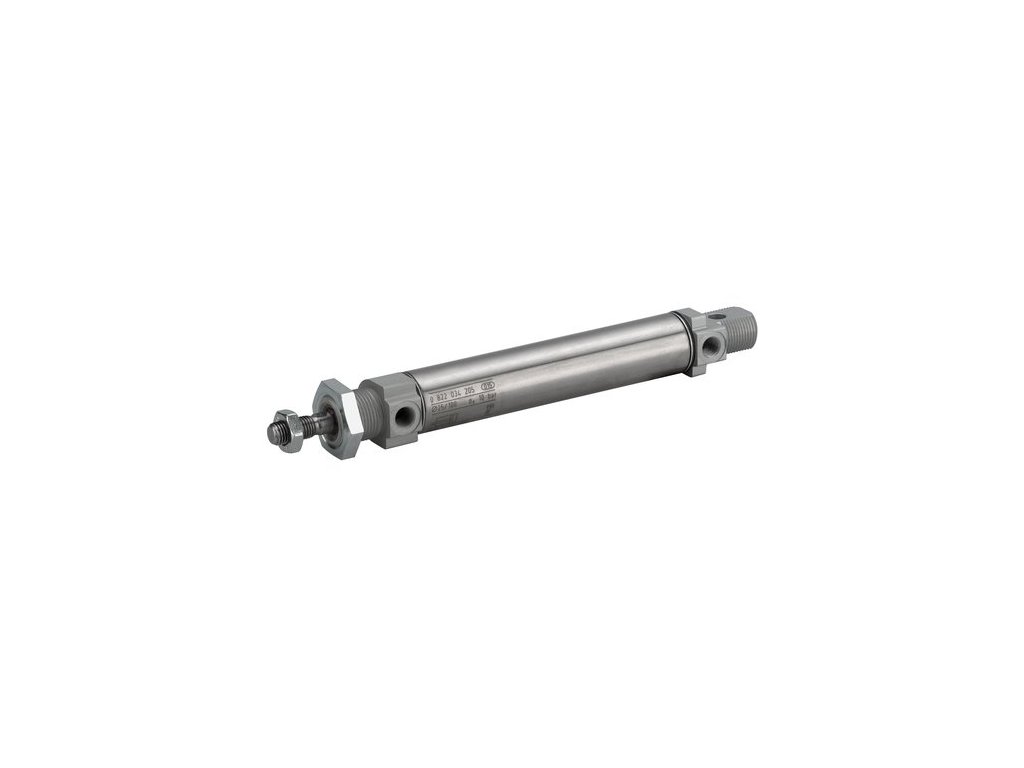

0822334505 Miniválec MNI AVENTICS
Kód: 71458Detailní popis produktu
Princip působení | |
Tlumení | |
Magnetický píst | |
Průměr pístu | |
Závit pístní tyče | |
Normalizace | |
Zdvih | |
Materiál těsnění | |
Stěrač | |
Přípoj stlačeného vzduchu | |
Typ přípoje stlačeného vzduchu |
Ø pístu | 25 mm | ||
---|---|---|---|
Síla na píst zasunutí | 260 N | ||
Síla na píst vysunutí | 309 N | ||
Tlumicí délka | 17,5 mm | ||
Tlumicí energie | 2,3 J | ||
Hmotnost | Zdvih 0 mm | 0,265 kg | |
Hmotnost | Zdvih +10 mm | 0,013 kg |
Normy
ISO 6432
Přípoj stlačeného vzduchu
Vnitřní závit
Provozní tlak min/max
1 ... 10 bar
Teplota okolí min./max.
-25 ... 80 °C
Teplota média min./max.
-25 ... 80 °C
Médium
Stlačený vzduch
Max. velikost částic
50 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Tlak ke stanovení sil na píst
6.3 bar
Hmotnost
351 g
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Je nutný držák pro snímač magnetického pole
Materiál
Válcová trubka
Nerezavějící ocel
Pístní tyč
Nerezavějící ocel
Píst
Mosaz, Hliník
Čelní kryt
Hliník, eloxovaný
Krajní víko
Hliník, eloxovaný
Těsnění
Butadien-akrylonitrilový kaučuk Polyuretan
Matice pro uchycení válce
Ocel, pozinkovaný
Matice pro pístní tyč
Ocel, pozinkovaný
Stěrač
Polyuretan
Doplňkové parametry
Kategorie: | Serie MNI |
---|---|
Normalizace: | ISO 6432 |
Přípoj: | G 1/8 |
Tlumení: | Pneumaticky nastavitelné |
Průměr pístu: | 25 mm |
Zdvih: | 100 mm |
Průměr pístní tyče: | 10 mm |

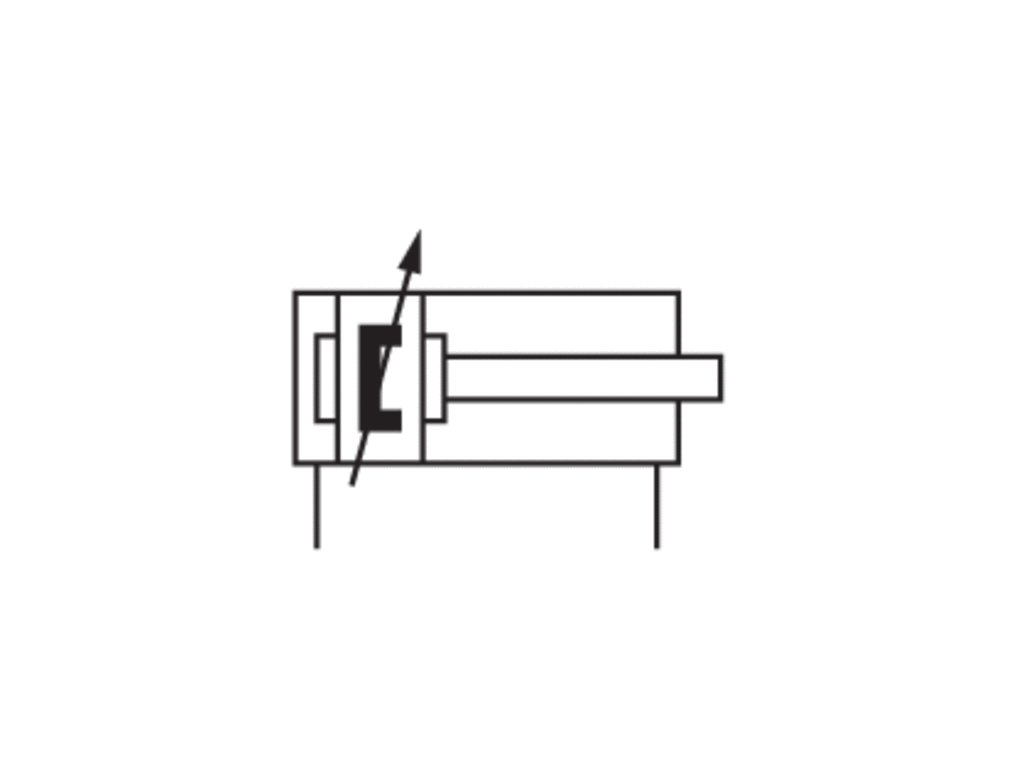

Princip působení: | Dvojčinný |
Magnetický píst: | ano |
