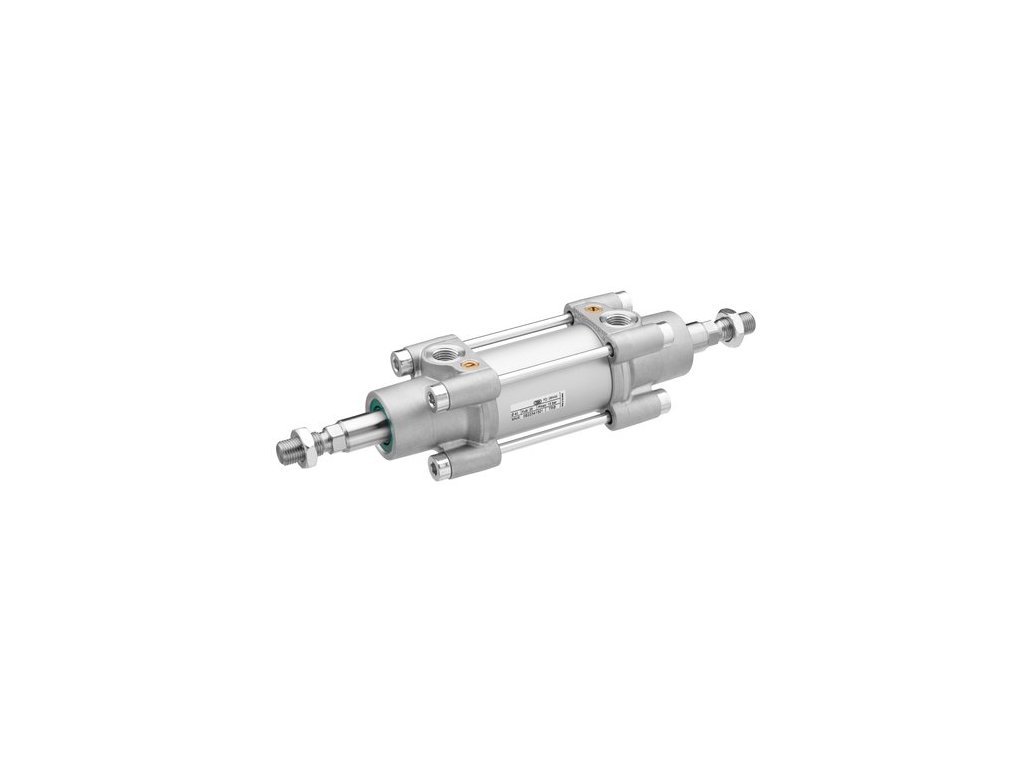

0822340501 Zakotevní válec TRB AVENTICS

Kód: 71204
Značka: AVENTICS
5 200 Kč / ks 6 292 Kč včetně DPH
Výroba 2 - 4 týdny
Můžeme doručit do:
13.8.2024
Možnosti doručení
  • ISO 15552
  • Ø 32 mm
  • Zdvih 25 mm
  • Přípoje G 1/8

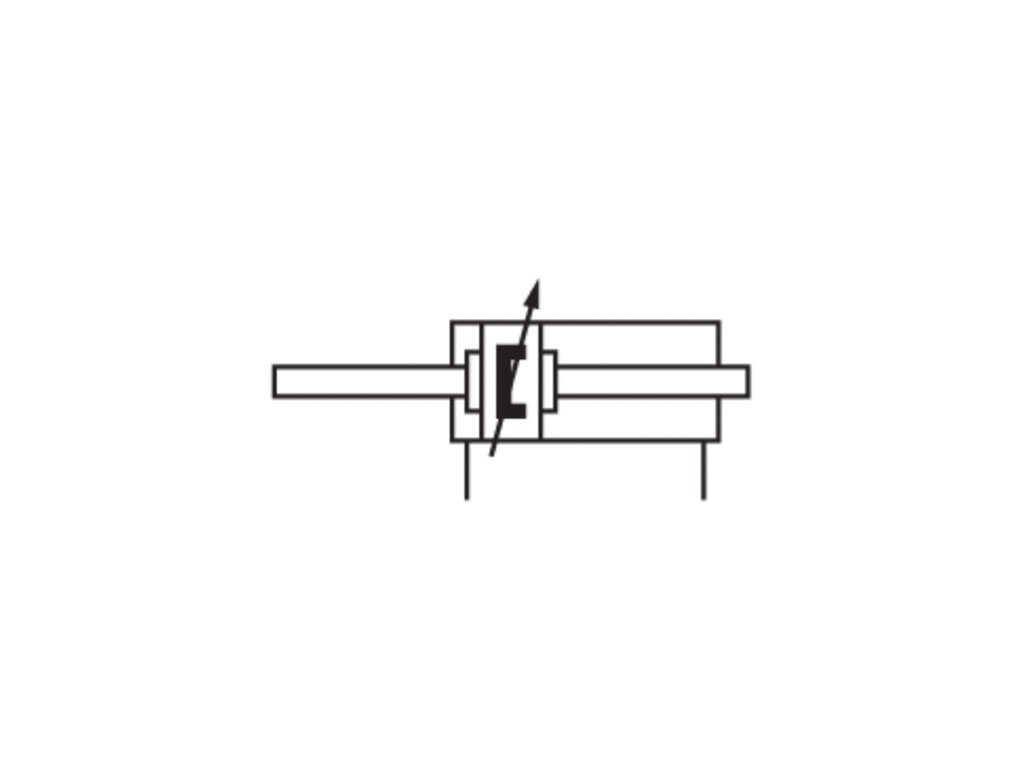

  • Dvojčinný
  • S magnetickým pístem
  • Tlumení pneumaticky nastavitelný
  • Pístní tyč Vnější závit
  • Pístní tyč Průchozí

Detailní informace

Detailní popis produktu

Modifikace pístní tyče Průchozí
Princip působení Dvojčinný
Tlumení pneumaticky
nastavitelný
Magnetický píst S magnetickým pístem
Průměr pístu 32 mm
Závit pístní tyče M10x1,25
Normalizace ISO 15552
Zdvih 25 mm
Materiál těsnění Polyuretan
Stěrač Polyuretan
Přípoj stlačeného vzduchu G 1/8
Typ přípoje stlačeného vzduchu Vnitřní závit

Normy  ISO 15552
Přípoj stlačeného vzduchu  Vnitřní závit
Provozní tlak min/max  1,5 ... 10 bar
Teplota okolí min./max.  -20 ... 80 °C
Teplota média min./max.  -20 ... 80 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Tlak ke stanovení sil na píst  6.3 bar

Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Válcová trubka  Hliník, eloxovaný
Pístní tyč  Nerezavějící ocel
Čelní kryt  Hliníkový tlakový odlitek
Krajní víko  Hliníkový tlakový odlitek
Těsnění  Polyuretan
Matice pro pístní tyč  Ocel, pozinkovaný
Stěrač  Polyuretan
Zakotvení  Nerezavějící ocel Ocel, pozinkovaný





Doplňkové parametry

Kategorie: Serie TRB
Serie: TRB
Normalizace: ISO 15552
Průměr pístu: 32 mm
Zdvih: 25 mm
Přípoje: G 1/8
Princip působení: Dvojčinný
Magnetický píst: Ano
Závit pístní tyče: M10x1,25
Tlumení: Pneumaticky nastavitelné
