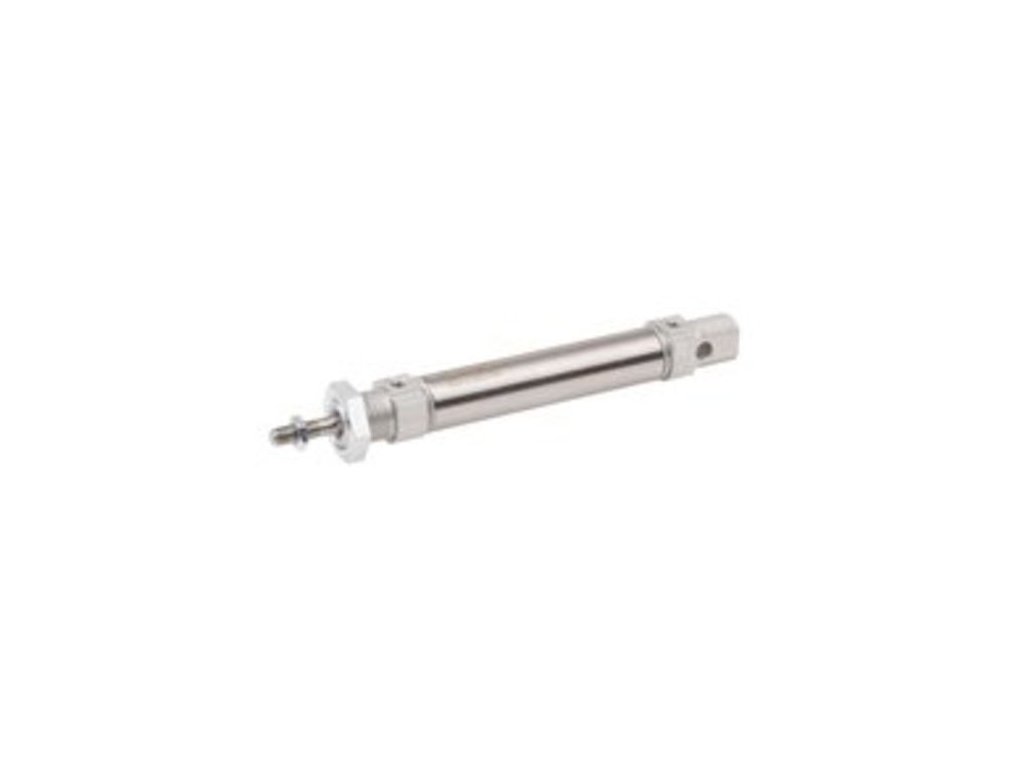

5226734800 Miniválec MNI AVENTICS
Kód: 71408
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Normalizace | |
| Zdvih | |
| Materiál těsnění | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 25 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 260 N | ||
| Síla na píst vysunutí | 309 N | ||
| Tlumicí délka | 17,5 mm | ||
| Tlumicí energie | 2,3 J | ||
| Hmotnost | Zdvih 0 mm | 0,265 kg | |
| Hmotnost | Zdvih +10 mm | 0,013 kg | |
| Normy | ISO 6432 |
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Provozní tlak min/max | 1 ... 10 bar |
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Hmotnost | 322 g |
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Je nutný držák pro snímač magnetického pole
Materiál
Válcová trubka
Nerezavějící ocel
Pístní tyč
Nerezavějící ocel
Píst
Mosaz, Hliník
Čelní kryt
Hliník, eloxovaný
Krajní víko
Hliník, eloxovaný
Těsnění
Butadien-akrylonitrilový kaučuk Polyuretan
Matice pro uchycení válce
Ocel, pozinkovaný
Matice pro pístní tyč
Ocel, pozinkovaný
Stěrač
Polyuretan
Rozměry
| Ø pístu | AM–2 | BE | BF | CD1 H10 | E | EE t = hloubka závitu | EW d13 | KK | KV | KW | KX | KY | L min | MM f8 | M1/M2 | MR | PB ±1 | VA | WF ±1,4 | XC ±1 | ZN ± 1,4 | SW 1 | SW 2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 mm | 22 | M22x1,5 | 21 | 8 | 28.6 | G 1/8 t=8 | 16 | M10x1,25 | 30 | 7 | 17 | 6 | 12 | 10 | 7.7 | 19 | 55 | 21 | 28 | 104 | 119.5 | 28 | 8 | ||
Doplňkové parametry
| Kategorie: | Válce |
|---|---|
| Serie: | MNI |
| Normalizace: | ISO 6432 |
| Průměr pístu: | 25 mm |
| Zdvih: | 80 mm |

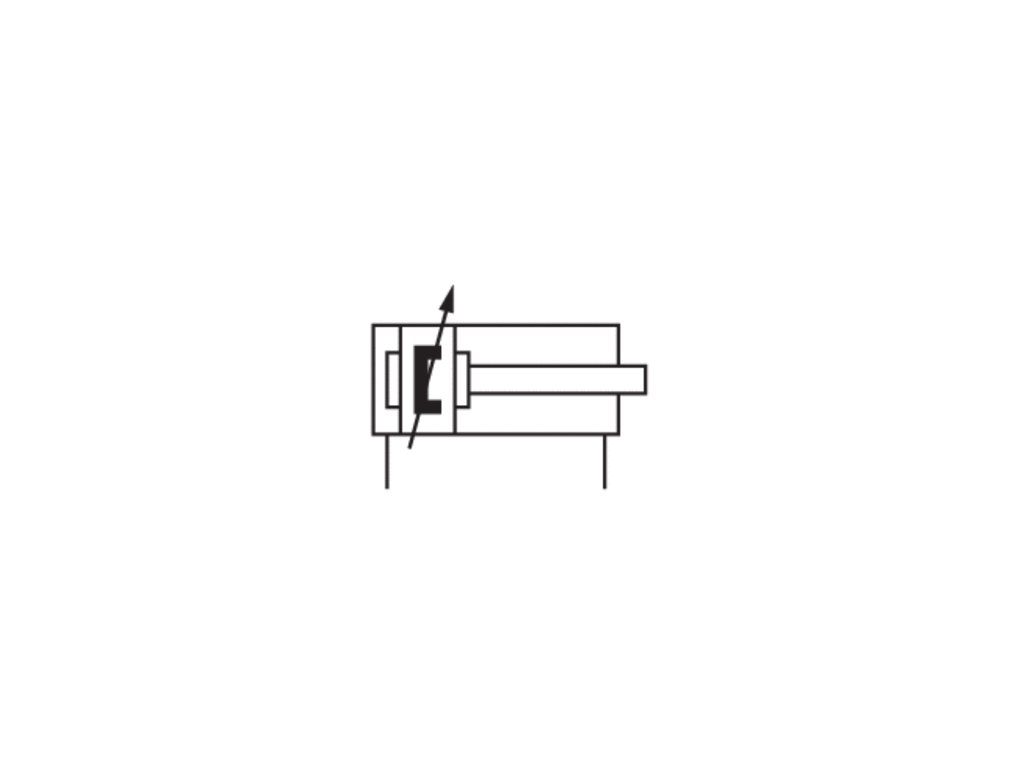

| Princip působení: | Dvojčinný |
| Magnetický píst: | ano |
| Tlumení: | Pneumaticky nastavitelné |
| Přípoj stlačeného vzduchu: | G 1/8 |
| Závit pístní tyče: | M10x1,25 |
