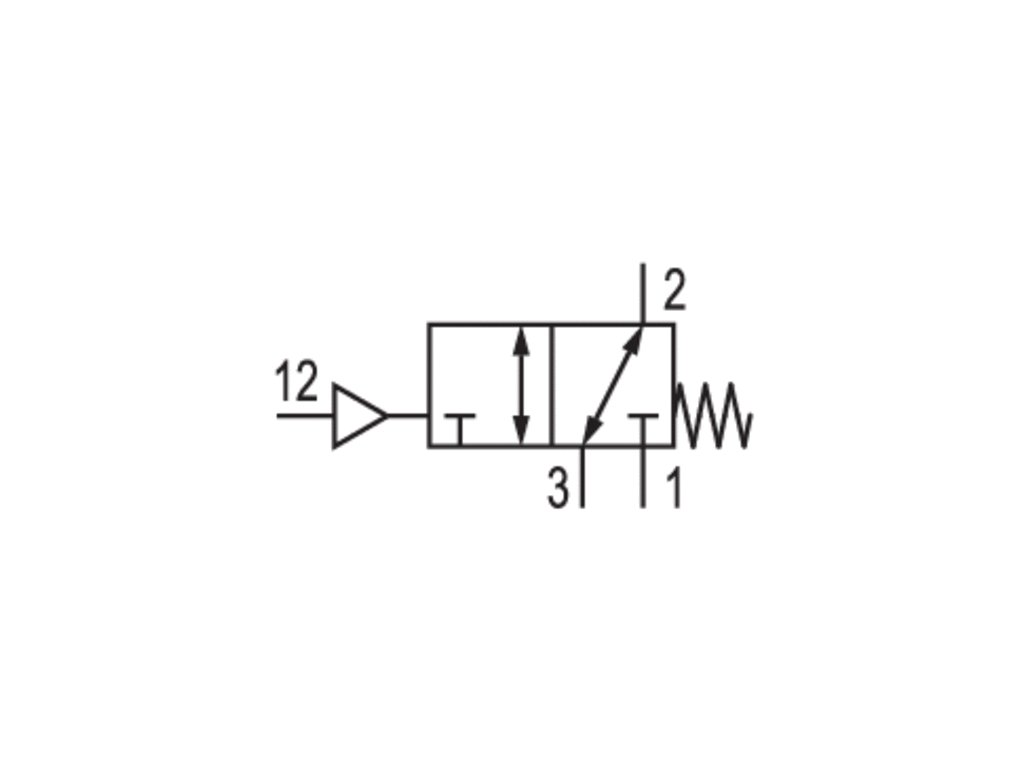

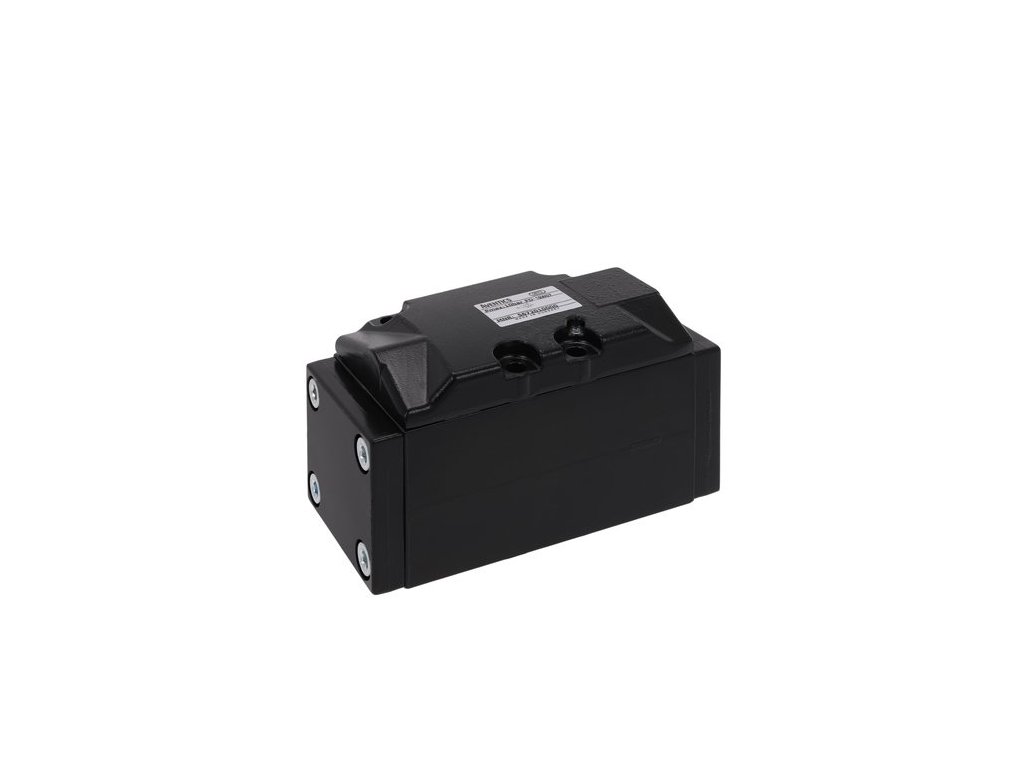

5672010000 3/2 ventil 567 AVENTICS

Kód: 71351
Značka: AVENTICS
11 025 Kč / ks 13 340 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
9.1.2025
Možnosti doručení
  • Qn = 13620 l/min
  • Přípoj stlačeného vzduchu výstup G 1
  • Připojení na desku

Detailní informace

Detailní popis produktu

Druh konstrukce Sedlový ventil
Pouzdro Hliník
Materiál těsnění Butadienstyrenový-akrylonitrilový kaučuk
Jmenovitý průtok Qn 13620 l/min
Přípoj stlačeného vzduchu vstup G 1
Přípoj stlačeného vzduchu výstup G 1
Ovládání pneumaticky



Přípoj stlačeného vzduchu Přípoj stlačeného vzduchu Provozní tlak min/max Řídicí tlak min./max. Teplota okolí min./max. Teplota média min./max.
Vstup Výstup



Druh konstrukce  Sedlový ventil
Ovládání  pneumaticky
Průtoková hodnota  13620 l/min
Provozní tlak min/max  -1 - +10 bar
Řídicí tlak min./max.  3,5 - 10 bar
Teplota okolí min./max.  -20 - +70°C
Teplota média min./max.  -20 - +70°C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Hmotnost  1,8 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Hliník
Těsnění  Butadienstyrenový-akrylonitrilový kaučuk

Rozměry


1) Utahovací moment pro upevňovací šrouby: 22 + 2 Nm
Základní deska není součástí dodávky

Doplňkové parametry

Kategorie: Ventily
Přípoj: G1
Průtok: 13 620 l/min
Provozní tlak: -1 - +10 bar
Řídící tlak: 3,5 - 10 bar
