5710200100 3/2 ventil CD04 AVENTICS

Kód: 71197
Značka: AVENTICS
1 832 Kč / ks 2 216,72 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
15.8.2024
Možnosti doručení
  • Qn = 900 l/min
  • Přípoj stlačeného vzduchu výstup G 1/8

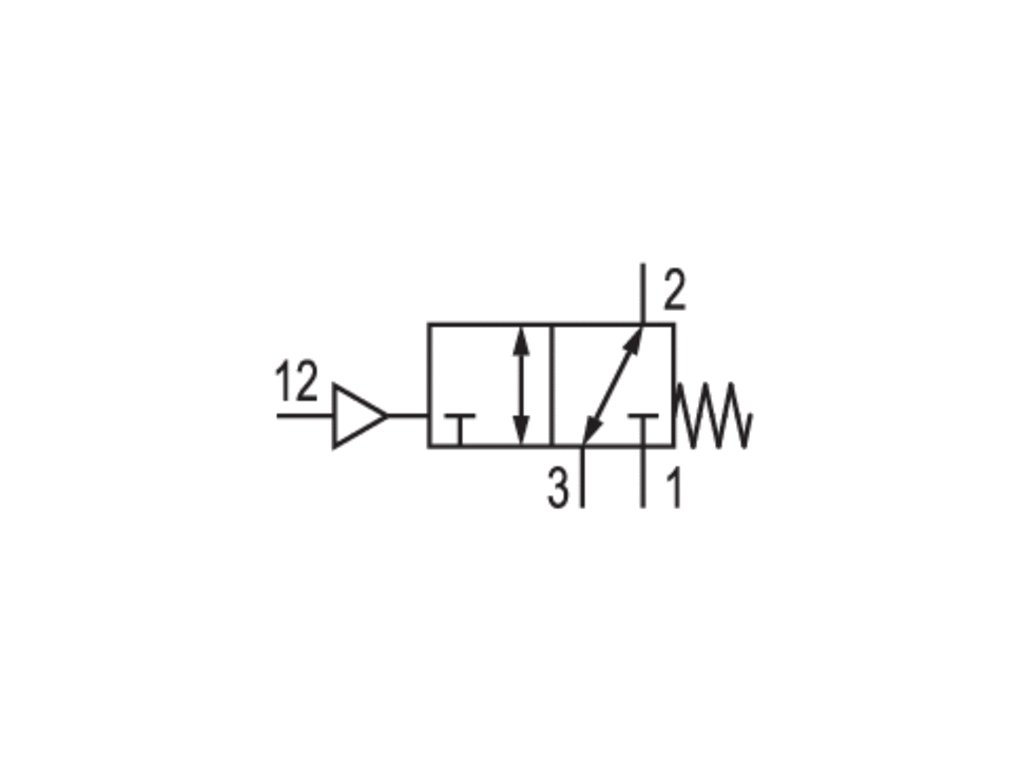

  • Jednostranně pneumaticky ovládané
  • S vratnou pružinou
  • Hadicové připojení

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně pneumaticky ovládané
Způsob resetování S vratnou pružinou
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Zinkový tlakový odlitek,Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk
Jmenovitý průtok Qn 900 l/min
Přípoj stlačeného vzduchu vstup G 1/8
Přípoj stlačeného vzduchu výstup G 1/8
Ovládání pneumaticky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  pneumaticky
Princip těsnění  Měkké těsnění
Přípoj stlačeného vzduchu  Podle ISO 228-1
Průtoková hodnota  900 l/min
Provozní tlak min/max  -0,95 ... 10 bar
Řídicí tlak min./max.  3,5 ... 10 bar
Teplota okolí min./max.  -15 ... 65 °C
Teplota média min./max.  -15 ... 65 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Hmotnost  0,29 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Zinkový tlakový odlitek Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk

Katalogový list ke stažení zde

Doplňkové parametry

Kategorie: Serie CD04
Princip spínání: 3/2
Průtok: 900 l/min
Přípoj stlačeného vzduchu: G 1/8
