5710400100 3/2 ventil CD07 AVENTICS

Kód: 71126
Značka: AVENTICS
2 495 Kč / ks 3 018,95 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
18.7.2024
Možnosti doručení
  • Qn = 1400 l/min
  • Přípoj stlačeného vzduchu výstup G 1/4
  • Jednostranně pneumaticky ovládané
  • S vratnou pružinou
  • Hadicové připojení
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně pneumaticky ovládané
Způsob resetování S vratnou pružinou
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Zinkový tlakový odlitek
Materiál těsnění Butadien-akrylonitrilový kaučuk
Jmenovitý průtok Qn 1400 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup G 1/4
Ovládání pneumaticky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  pneumaticky
Princip těsnění  Měkké těsnění
Průtoková hodnota  1400 l/min
Provozní tlak min/max  -0,95 ... 10 bar
Řídicí tlak min./max.  3 - 10 bar
Teplota okolí min./max.  -25 ... 80 °C
Teplota média min./max.  -25 ... 80 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Hmotnost  0,4 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Volitelný ventil: Přípoje stlačeného vzduchu vstup a výstup lze zaměnit.Tím můžete ventil použít v druhu provozu NC nebo NO.
Materiál
Pouzdro  Zinkový tlakový odlitek
Těsnění  Butadien-akrylonitrilový kaučuk

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 3 týdny od objednávky

Doplňkové parametry

Kategorie: Serie CD07
Serie: CD07

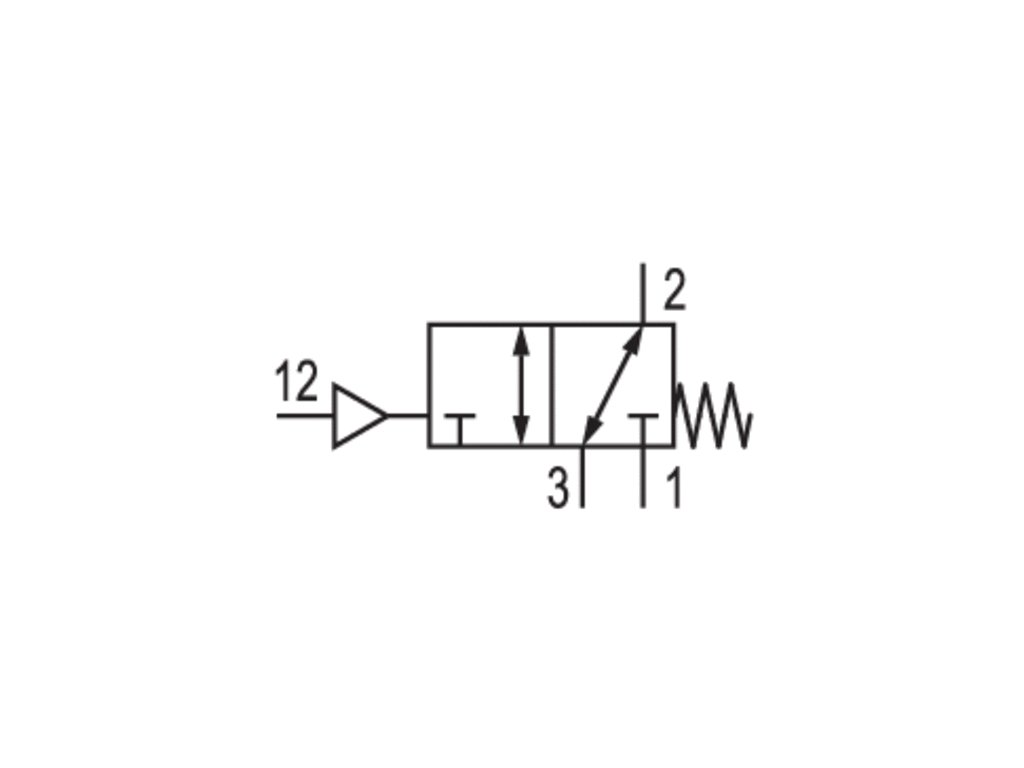

Princip spínání: 3/2
Přípoj stlačeného vzduchu: G1/4
Průtok: 1400l/min
ATEX: ano
