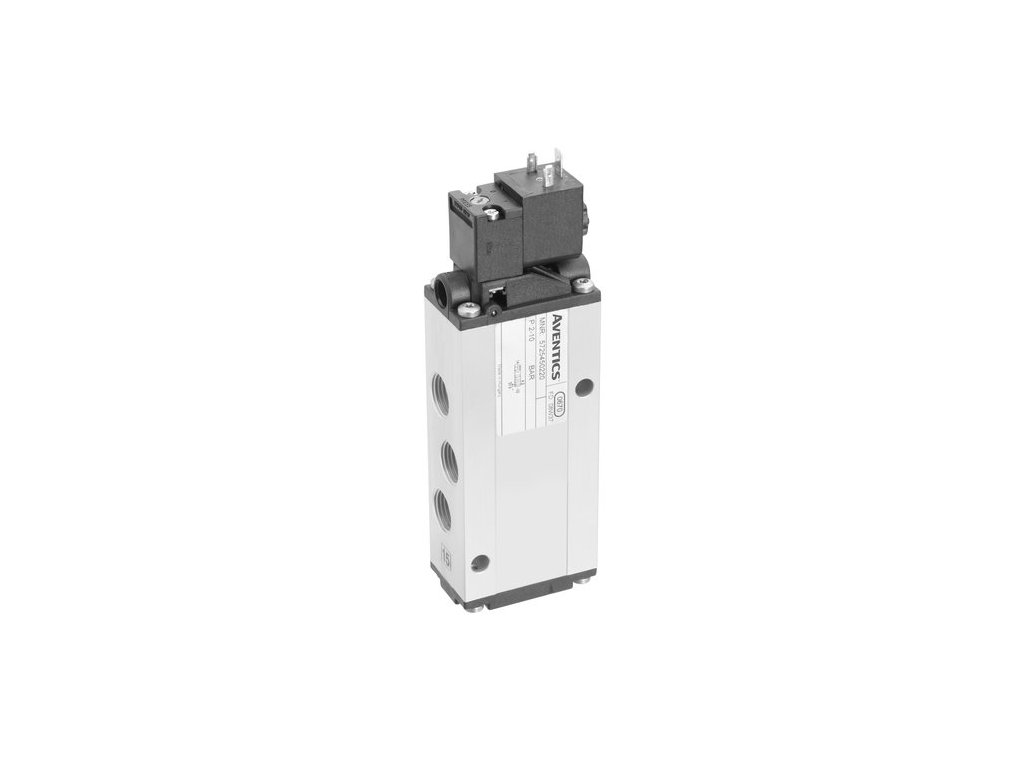

5725450220 5/2 ventil CD12 AVENTICS

Kód: 71080
Značka: AVENTICS
8 038 Kč / ks 9 725,98 Kč včetně DPH
Výroba 2 - 4 týdny
Můžeme doručit do:
17.7.2024
Možnosti doručení

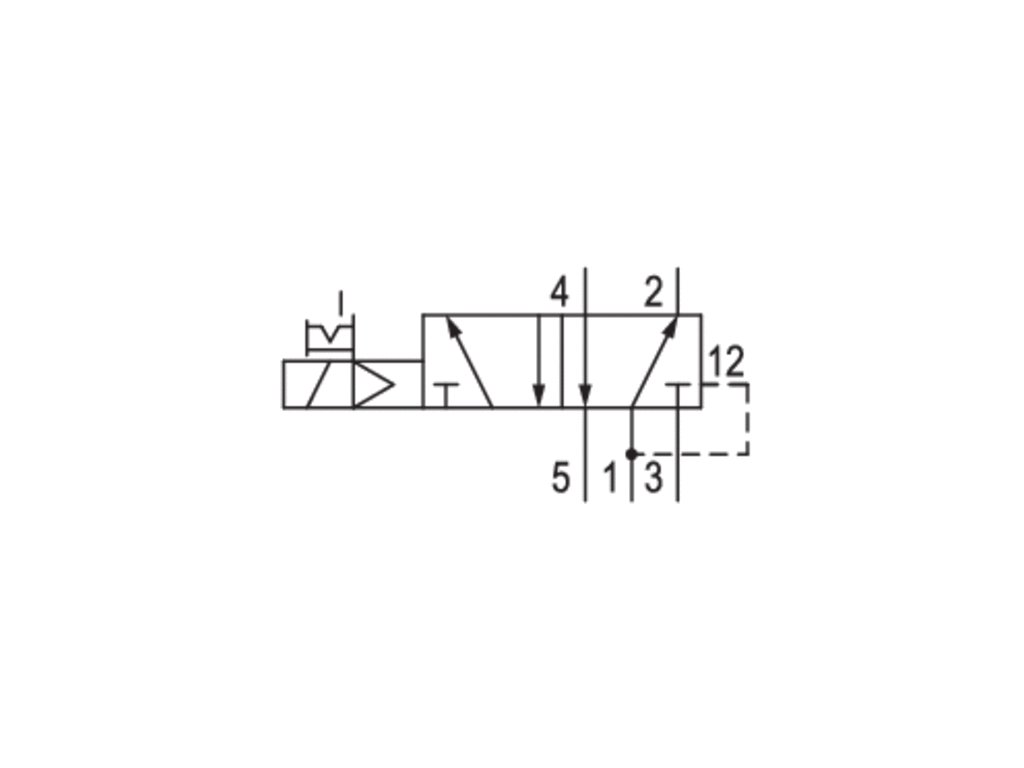

  • 5/2
  • Qn = 4100 l/min
  • Šířka pilotního ventilu : 30 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/2
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A, 3-pólový
  • Manuální pomocné ovládání : s aretací, bez aretace
  • Jednostranně el. ovládaný
  • S vratnou vzduchovou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou vzduchovou pružinou
Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Hliník,Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk,Polyuretan
Druh krytí IP65
Počet vodičů 3-pólový
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Jmenovitý průtok Qn 4100 l/min
Přípoj stlačeného vzduchu vstup G 1/2
Přípoj stlačeného vzduchu výstup G 1/2
Provozní napětí DC 24 V
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  2 - 10 bar
Řídicí tlak min./max.  2 - 10 bar
Teplota okolí min./max.  -25 - +50°C
Teplota média min./max.  -25 - +50°C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Jmenovitý průtok Qn  4100 l/min
Přípoj stlačeného vzduchu  Podle ISO 228-1
Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
Ochrana proti přepólování  Zabezpečeno proti přepólování
Doba zapnutí  100 %
Hmotnost  994 g

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Hliník Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk Polyuretan

Katalogový list ke stažení zde

Dostupnost při vyprodání: 2 - 4 týdny od objednávky



Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Serie: CD12
Princip spínání: 5/2
Průtok: 4100 l/min
Přípoj stlačeného vzduchu: G 1/2
Napětí: 24V DC
Druh krytí: IP65
Elektrická přípojka: EN 175301-803 tvar A
