5727400220 5/2 ventil serie 740 AVENTICS
Kód: 71083
Detailní popis produktu
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání | |
| Teplotní stabilita |
| Druh konstrukce | Membránový sedlový ventil |
| Ovládání | Elektricky |
| Pilot | vnitřní |
| Princip těsnění | Měkké těsnění |
| Princip zablokování | Princip 1-nás. základové desky Deskový princip |
| Provozní tlak min/max | 1,5 ... 10 bar |
| Teplota okolí min./max. | -25 ... 50 °C |
| Teplota média min./max. | -25 ... 50 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Jmenovitý průtok Qn | 700l/min |
| Norm. elektr. přípoj | EN 175301-803:2006 |
| Druh krytí S přípojem | IP65 |
| Ochrana proti přepólování | Zabezpečeno proti přepólování |
| Doba zapnutí | 100 % |
| Typ. spínací čas | 17 ms |
| Typ. vypínací čas | 24 ms |
| Montáž na vícenásobnou připojovací lištu | PRS-lišta |
| Hmotnost | 306 g |
| Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů! Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
Materiál
Doplňkové parametry
| Kategorie: | Serie 740 |
|---|---|
| Serie: | 740 |

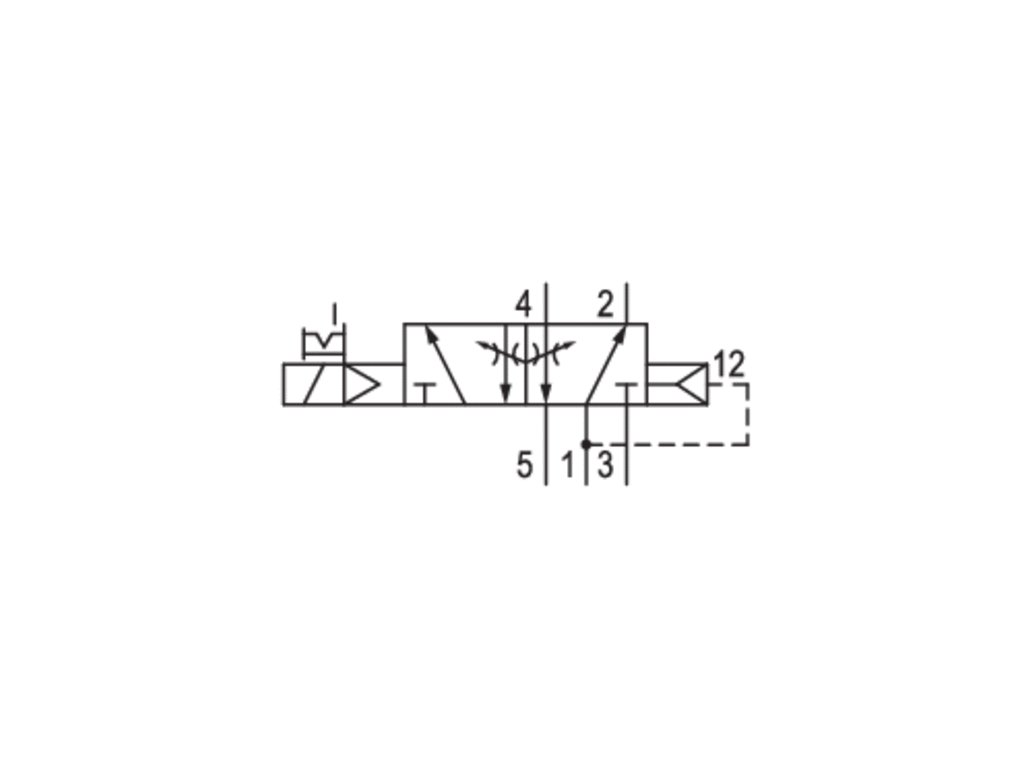

| Princip spínání: | 5/2 |
| Přípoj stlačeného vzduchu: | Ø 8x1 |
| Napětí: | 24V DC |
| Průtok: | 700l/min |
| Elektrická přípojka: | EN 175301-803 tvar A |
