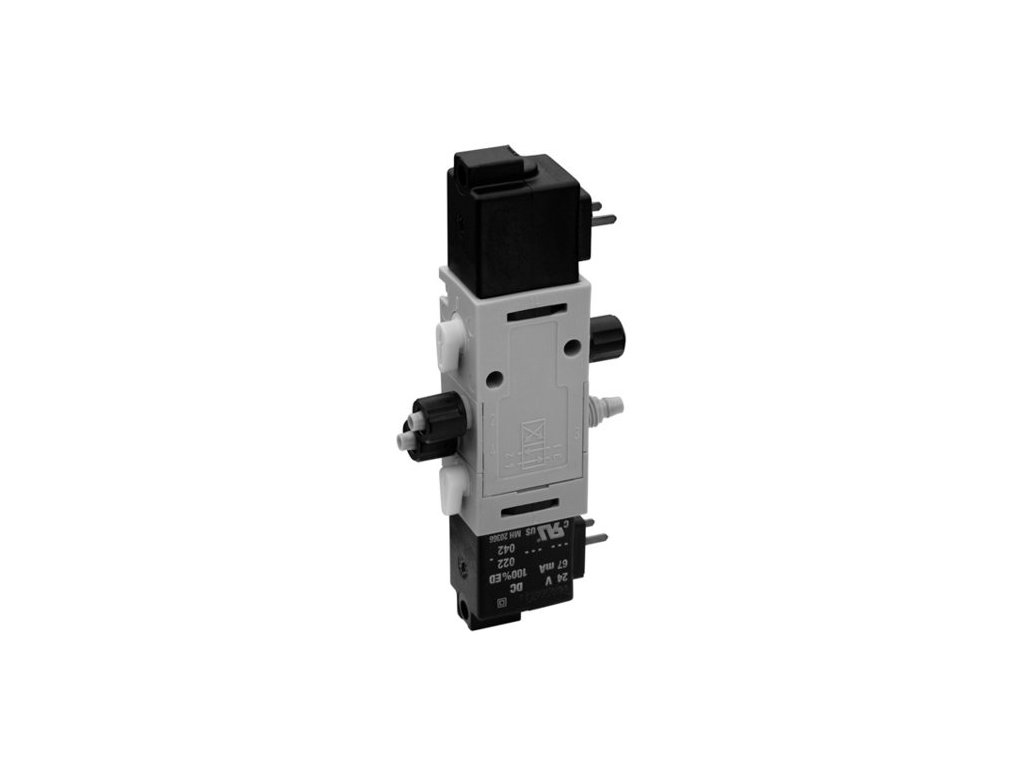

5728410620 4/2 ventil 840 AVENTICS

Kód: 71315
Značka: AVENTICS
4 305 Kč / ks 5 209,05 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
10.5.2024
Možnosti doručení
  • 4/2
  • Qn = 200 l/min
  • Šířka pilotního ventilu : 22,5 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : Ø 6x1
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar C
  • Manuální pomocné ovládání : s aretací
  • Oboustranně el. ovládaný
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Oboustranně el. ovládaný
Princip spínání 4/2
Druh konstrukce Membránový sedlový ventil
Pouzdro Polyoxymetylen
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj EN 175301-803, tvar C
Druh krytí IP65
Velikost přípoje EN 175301-803, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 200 l/min
Přípoj stlačeného vzduchu vstup Ø 6x1
Přípoj stlačeného vzduchu výstup Ø 6x1
Provozní napětí DC 24 V
Ovládání Elektricky

Druh konstrukce  Membránový sedlový ventil
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Provozní tlak min/max  1,8 ... 10 bar
Upozornění  Maximální provozní tlak je závislý na teplotě okolí. Platí následující hodnoty:-15 °C ... 50 °C: možný provozní tlak 1.8 bar  ... 8 bar .-15 °C ... 40 °C: možný provozní tlak 1.8 bar ... 10 bar .
Řídicí tlak min./max.  1,8 ... 10 bar
Teplota okolí min./max.  -15 ... 50 °C
Teplota média min./max.  -15 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Jmenovitý průtok Qn  200 l/min
Norm. elektr. přípoj  EN 175301-803, tvar C
Druh krytí S přípojem  IP65
Ochrana proti přepólování  Zabezpečeno proti přepólování
Doba zapnutí  100 %
Typ. spínací čas  12 ms
Typ. vypínací čas  12 ms
Montáž na vícenásobnou připojovací lištu  PRS-lišta
Hmotnost  141 g
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Provedení s napětím menším než 50 V DC nemají ochranný kontakt.
Materiál
Pouzdro  Polyoxymetylen
Těsnění  Butadien-akrylonitrilový kaučuk

Doplňkové parametry

Kategorie: Serie 840
Princip spínání: 4/2
Průtok: 200 l/min
Přípoj stlačeného vzduchu: Ø 6x1
Elektrická přípojka: EN 175301-803 tvar C
Provozní napětí: 24V DC
Druh krytí: IP65
