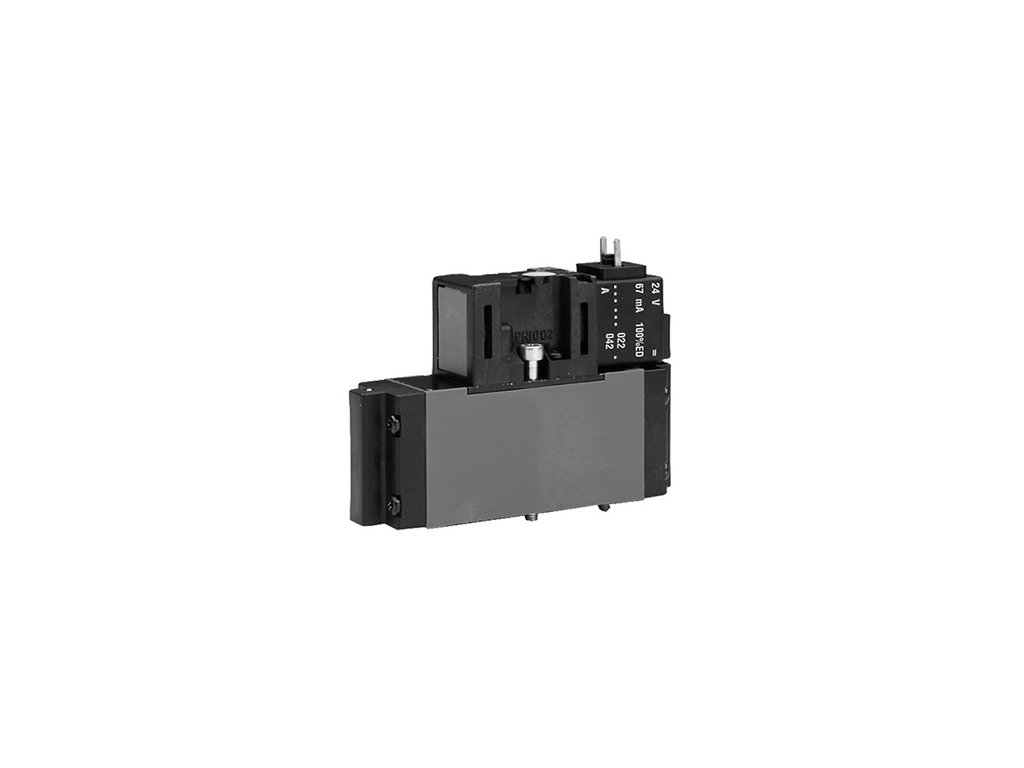

5763510220 5/2 ventil serie CD01 AVENTICS
Kód: 71405
Detailní popis produktu
| Normalizace | |
| Konstrukční velikost | |
| Ovládací prvek | |
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Qn 1▶2 | |
| Qn 2▶3 | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC |
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Princip těsnění
Měkké těsnění
Druh přípoje
Připojení na desku
Normy
ISO 15407-1, 26 mm
Norm. elektr. přípoj
EN 175301-803, tvar C
Certifikáty
Bez LABS
Provozní tlak min/max
3 - 10 bar
Řídicí tlak min./max.
3 - 10 bar
Teplota okolí min./max.
-15 - +50°C
Teplota média min./max.
-15 - +50°C
Médium
Stlačený vzduch
Max. velikost částic
50 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
1010 l/min
Přípoj stlačeného vzduchu
podle ISO 15407-1
Druh krytí S přípojem
IP65
Doba zapnutí
100 %
Typ. spínací čas
29 ms
Typ. vypínací čas
42 ms
Upevňovací šroub
M4 s vnitřním šestihranem
Utahovací moment upevňovacího šroubu
2,5 Nm
Hmotnost
0,21 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Provedení s napětím menším než 50 V DC nemají ochranný kontakt.
Pouzdro
Polyamid Polyoxymetylen
Těsnění
Butadien-akrylonitrilový kaučuk
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | CD01 |
| Provozní napětí: | 24V DC |

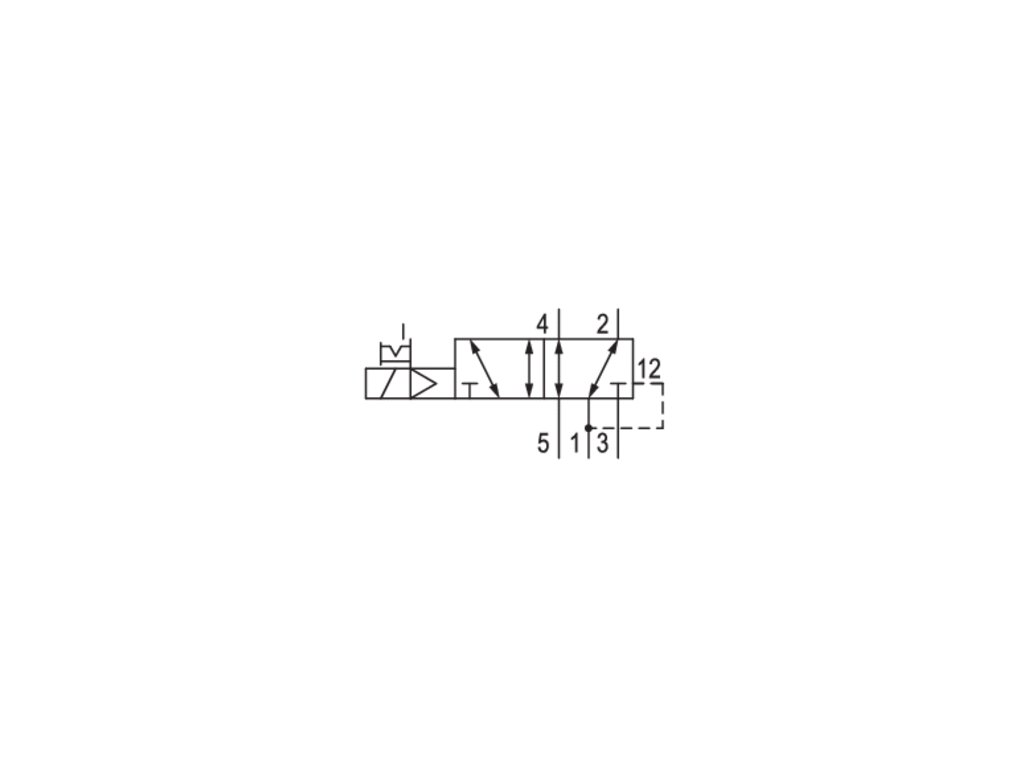

| Princip spínání: | 5/2 |
| Průtok: | 1010 l/min |
| Elektrická přípojka: | ISO 175301-803 tvar C |
| Přípoj vzduchu: | Základová deska DIN ISO 15407-1 |
