5772550220 3/2 ventil CD04 AVENTICS

Kód: 71134

Značka: AVENTICS

5772550220 3/2 ventil CD04 AVENTICS

5772550220 3/2 ventil CD04 AVENTICS

5772550220 3/2 ventil CD04 AVENTICS

3 295 Kč / ks 3 986,95 Kč včetně DPH

Výroba 1 - 3 týdny

Můžeme doručit do: 21.5.2024 Možnosti doručení

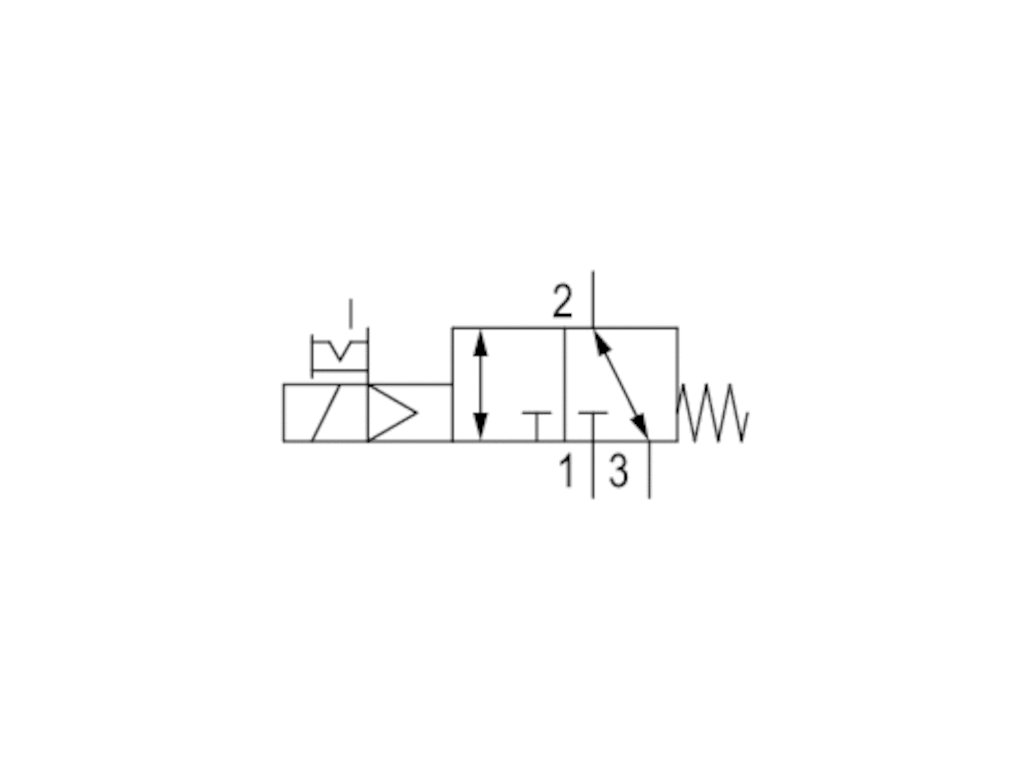

3/2
Qn = 900 l/min
Šířka pilotního ventilu : 26 mm
NC, NO
Hadicové připojení
Přípoj stlačeného vzduchu výstup : G 1/8
Elektrická přípojka : Zástrčka, EN 175301-803, tvar B, 3-pólový
Manuální pomocné ovládání : s aretací
Jednostranně el. ovládaný
S vratnou pružinou
Pilot : vnitřnÍ

Detailní informace

Nákupní rádce

Nákupní rádce

Pomůže s označením produktů

slevy

Výhodnější ceny pro registrované zákazníky

Popis

Detailní popis produktu

Ovládací prvek	Jednostranně el. ovládaný
Způsob resetování	S vratnou pružinou
Princip spínání	3/2
Druh konstrukce	Šoupátkový ventil, pozitivní překrytí
Pouzdro	Zinkový tlakový odlitek,Polyamid vyztužený skelným vláknem
Materiál těsnění	Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj	EN 175301-803:2006
Druh krytí	IP65
Počet vodičů	3-pólový
Velikost přípoje	EN 175301-803, tvar B
Typ	Zástrčka
Qn 1▶2	900 l/min
Qn 2▶3	900 l/min
Jmenovitý průtok Qn	900 l/min
Přípoj stlačeného vzduchu vstup	G 1/8
Přípoj stlačeného vzduchu výstup	G 1/8
Provozní napětí DC	24 V
Ovládání	Elektricky

Druh konstrukce	Šoupátkový ventil, pozitivní překrytí
Ovládání	Elektricky
Princip těsnění	Měkké těsnění
Provozní tlak min/max	3 - 10 bar
Řídicí tlak min./max.	3 - 10 bar
Teplota okolí min./max.	-15 - +50°C
Teplota média min./max.	-15 - +50 C
Médium	Stlačený vzduch
Max. velikost částic	50 µm
Obsah oleje stlačeného vzduchu	0 ... 1 mg/m³
Jmenovitý průtok Qn	900 l/min
Jmenovitý průtok 1 ▶ 2	900 l/min
Jmenovitý průtok 2 ▶ 3	900 l/min
Přípoj stlačeného vzduchu	Podle ISO 228-1
Odvzdušnění pilotního vzduchu	Se sdruženým odvzdušněním pilotního vzduchu
Norm. elektr. přípoj	EN 175301-803:2006
Druh krytí S přípojem	IP65
Doba zapnutí	100 %
Hmotnost	300 g

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů! Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS.
Volitelný ventil: Přípoje stlačeného vzduchu vstup a výstup lze zaměnit.Tím můžete ventil použít v druhu provozu NC nebo NO.

Materiál

Pouzdro	Polyamid vyztužený skelným vláknem
Těsnění	Butadien-akrylonitrilový kaučuk

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 3 týdny od objednávky

Doplňkové parametry

Kategorie:	Serie CD04
Princip spínání:	3/2
Průtok Qn 2-3:	900 l/min
Přípoj stlačeného vzduchu:	G 1/8
Provozní napětí:	24V DC
Elektrická přípojka:	EN 175301-803 tvar B
