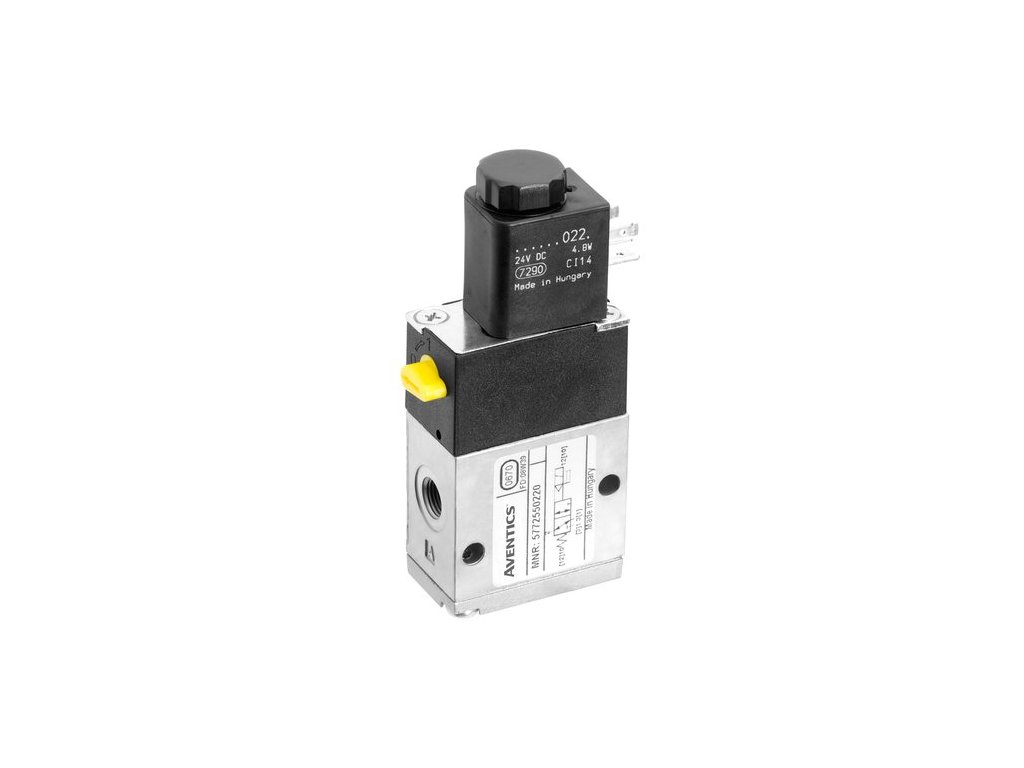

    5772560220 3/2 ventil CD04 AVENTICS

    Kód: 71135
    5772560220 3/2 ventil CD04 AVENTICS
    3 726 Kč / ks 4 509 Kč včetně DPH
    Výroba 1 - 3 týdny
    Můžeme doručit do:
    21.11.2025
    Možnosti doručení
    • 3/2
    • Qn = 900 l/min
    • Šířka pilotního ventilu : 26 mm
    • NC, NO
    • Hadicové připojení
    • Přípoj stlačeného vzduchu výstup : G 1/8
    • Elektrická přípojka : Zástrčka, EN 175301-803, tvar B, 3-pólový
    • Manuální pomocné ovládání : s aretací
    • Jednostranně el. ovládaný
    • S vratnou pružinou
    • Pilot : vnitřnÍ

    Detailní informace

    slevy
    Výhodnější ceny pro registrované zákazníky
    Nákupní rádce
    Nákupní rádce
    Pomůže s označením produktů
    Doručení na Slovensko
    Doručujeme i na Slovensko

    Detailní popis produktu

    Ovládací prvek Jednostranně el. ovládaný
    Způsob resetování S vratnou pružinou

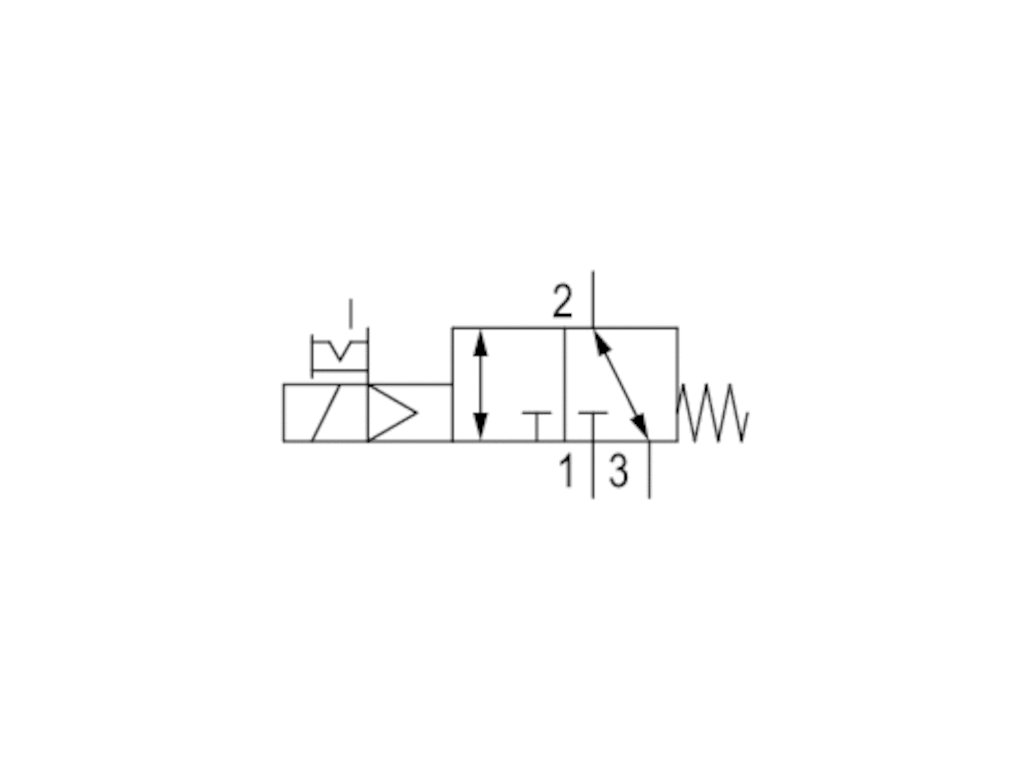

    Princip spínání 3/2
    Druh konstrukce Šoupátkový ventil, pozitivní překrytí
    Pouzdro Zinkový tlakový odlitek,Polyamid vyztužený skelným vláknem
    Materiál těsnění Butadien-akrylonitrilový kaučuk
    Norm. elektr. přípoj EN 175301-803:2006
    Druh krytí IP65
    Počet vodičů 3-pólový
    Velikost přípoje EN 175301-803, tvar B
    Typ Zástrčka
    Qn 1▶2 900 l/min
    Qn 2▶3 900 l/min
    Jmenovitý průtok Qn 900 l/min
    Přípoj stlačeného vzduchu vstup G 1/8
    Přípoj stlačeného vzduchu výstup G 1/8
    Provozní napětí DC 24 V
    Ovládání Elektricky

    Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
    Ovládání  Elektricky
    Princip těsnění  Měkké těsnění
    Provozní tlak min/max  -0,95 - 10 bar
    Řídicí tlak min./max.  3 - 10 bar
    Teplota okolí min./max.  -15 - +50°C
    Teplota média min./max.  -15 - +50 C
    Médium  Stlačený vzduch
    Max. velikost částic  50 µm
    Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
    Jmenovitý průtok Qn  900 l/min
    Jmenovitý průtok 1 ▶ 2  900 l/min
    Jmenovitý průtok 2 ▶ 3  900 l/min
    Přípoj stlačeného vzduchu  Podle ISO 228-1
    Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
    Norm. elektr. přípoj  EN 175301-803:2006
    Druh krytí S přípojem  IP65
    Doba zapnutí  100 %
    Hmotnost  300 g

    Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
    Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
    Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
    Používejte výhradně oleje schválené firmou AVENTICS.
    Volitelný ventil: Přípoje stlačeného vzduchu vstup a výstup lze zaměnit.Tím můžete ventil použít v druhu provozu NC nebo NO.
    Materiál
    Pouzdro  Polyamid vyztužený skelným vláknem
    Těsnění  Butadien-akrylonitrilový kaučuk

    Katalogový list ke stažení zde

    Dostupnost při vyprodání: 1 - 3 týdny od objednávky



    Doplňkové parametry

    Kategorie: Serie CD04
    Princip spínání: 3/2
    Průtok Qn 2-3: 900 l/min
    Přípoj stlačeného vzduchu: G 1/8
    Provozní napětí: 24V DC
    Elektrická přípojka: EN 175301-803 tvar B
