5776075280 5/2 ventil CD07 AVENTICS

Kód: 71082
Značka: AVENTICS
4 077 Kč / ks 4 933 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
26.11.2024
Možnosti doručení

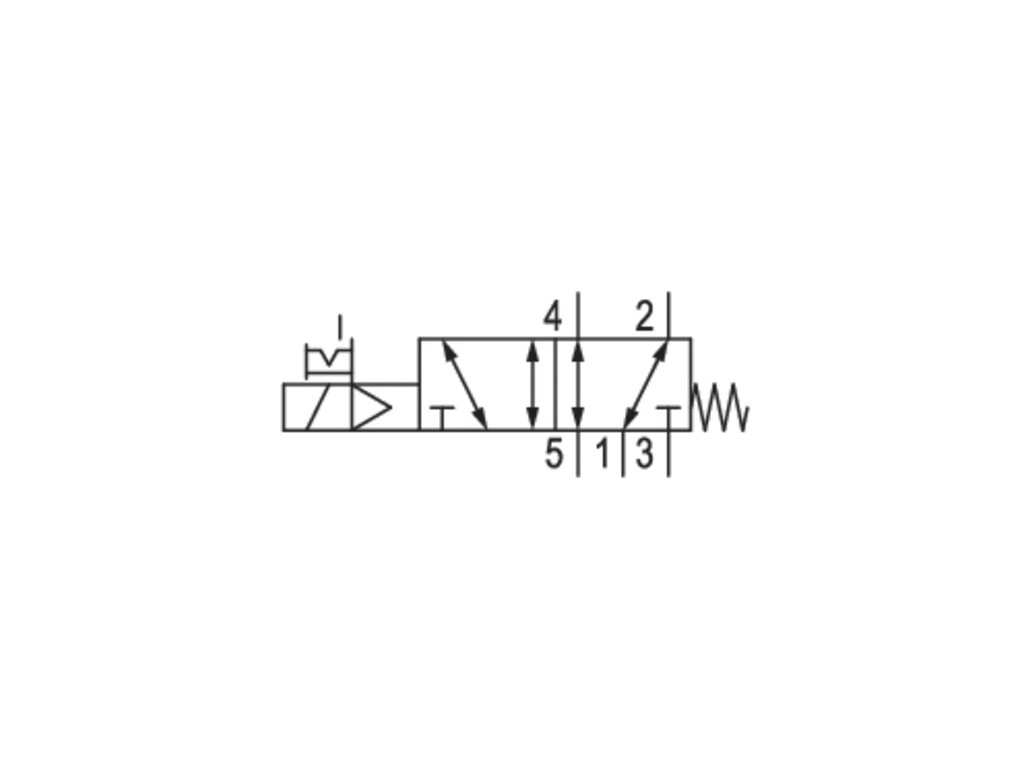

  • 5/2
  • Qn = 1200 l/min
  • Šířka pilotního ventilu : 30 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/4
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A, 3-pólový
  • Manuální pomocné ovládání : s aretací
  • Jednostranně el. ovládaný
  • S vratnou pružinou
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně el. ovládaný
Způsob resetování S vratnou pružinou
Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Zinkový tlakový odlitek,Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj EN 175301-803:2006
Druh krytí IP65
Počet vodičů 3-pólový
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Qn 1▶2 1200 l/min
Qn 2▶3 1200 l/min
Jmenovitý průtok Qn 1200 l/min
Přípoj stlačeného vzduchu vstup G 1/4
Přípoj stlačeného vzduchu výstup G 1/4
Provozní napětí AC při 50 Hz 230 V
Provozní napětí AC při 60 Hz 230 V
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  3 ... 10 bar
Řídicí tlak min./max.  3 ... 10 bar
Teplota okolí min./max.  -25 - 50°C
Teplota média min./max.  -25 - 50°C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Jmenovitý průtok Qn  1200 l/min
Jmenovitý průtok 1 ▶ 2  1200 l/min
Jmenovitý průtok 2 ▶ 3  1200 l/min
Přípoj stlačeného vzduchu  Podle ISO 228-1
Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
Norm. elektr. přípoj  EN 175301-803:2006
Ochrana proti přepólování  Zabezpečeno proti přepólování
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  P-lišta PRS-lišta
Hmotnost  592 g

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Zinkový tlakový odlitek Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 3 týdny od objednávky



Doplňkové parametry

Kategorie: Serie CD07
Serie: CD07
Princip spínání: 5/2
Přípoj stlačeného vzduchu: G1/4
Elektrická přípojka: EN 175301-803 tvar A
Napětí: 230V AC
Druh krytí: IP65
Průtok: 1200l/min
