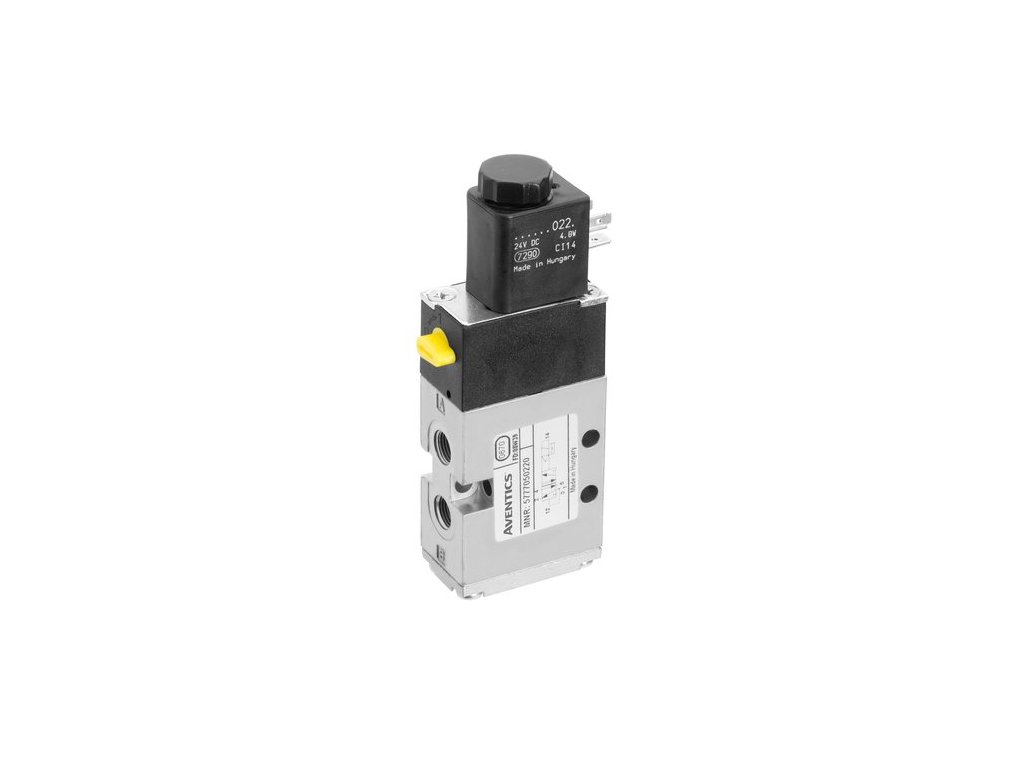

5777000220 5/2 ventil CD04 AVENTICS

Kód: 71320
Značka: AVENTICS
5 042 Kč / ks 6 101 Kč včetně DPH
Výroba 2 - 4 týdny
Můžeme doručit do:
16.1.2025
Možnosti doručení
  • 5/2
  • Qn = 900 l/min
  • Šířka pilotního ventilu : 26 mm
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : M10x1
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar B, 3-pólový
  • Manuální pomocné ovládání : s aretací
  • Jednostranně el. ovládaný
  • Pilot : vnitřní

Detailní informace

Detailní popis produktu

Ovládací prvek Jednostranně el. ovládaný
Princip spínání 5/2
Druh konstrukce Šoupátkový ventil, pozitivní překrytí
Pouzdro Zinkový tlakový odlitek,Polyamid vyztužený skelným vláknem
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj EN 175301-803:2006
Druh krytí IP65
Počet vodičů 3-pólový
Velikost přípoje EN 175301-803, tvar B
Typ Zástrčka
Qn 1▶2 900 l/min
Qn 2▶3 900 l/min
Jmenovitý průtok Qn 900 l/min
Přípoj stlačeného vzduchu vstup M10x1
Přípoj stlačeného vzduchu výstup M10x1
Provozní napětí DC 24 V
Ovládání Elektricky

Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
Ovládání  Elektricky
Pilot  vnitřní
Princip těsnění  Měkké těsnění
Provozní tlak min/max  3 ... 10 bar
Řídicí tlak min./max.  3 ... 10 bar
Teplota okolí min./max.  -15 ... 50 °C
Teplota média min./max.  -15 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
Jmenovitý průtok Qn  900 l/min
Jmenovitý průtok 1 ▶ 2  900 l/min
Jmenovitý průtok 2 ▶ 3  900 l/min
Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
Norm. elektr. přípoj  EN 175301-803:2006
Druh krytí S přípojem  IP65
Index kompatibility  14
Doba zapnutí  100 %
Montáž na vícenásobnou připojovací lištu  P-lišta
Hmotnost  390 g
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro  Zinkový tlakový odlitek Polyamid vyztužený skelným vláknem
Těsnění  Butadien-akrylonitrilový kaučuk

Doplňkové parametry

Kategorie: Serie CD04
Princip spínání: 5/2
Průtok Qn 2-3: 900 l/min
Přípoj stlačeného vzduchu: M10X1
Provozní napětí: 24V DC
Elektrická přípojka: EN 175301-803 tvar B
Druh krytí: IP65
