5811170540 5/2 ventil serie 581 vel. 1 AVENTICS
Kód: 71494Detailní popis produktu

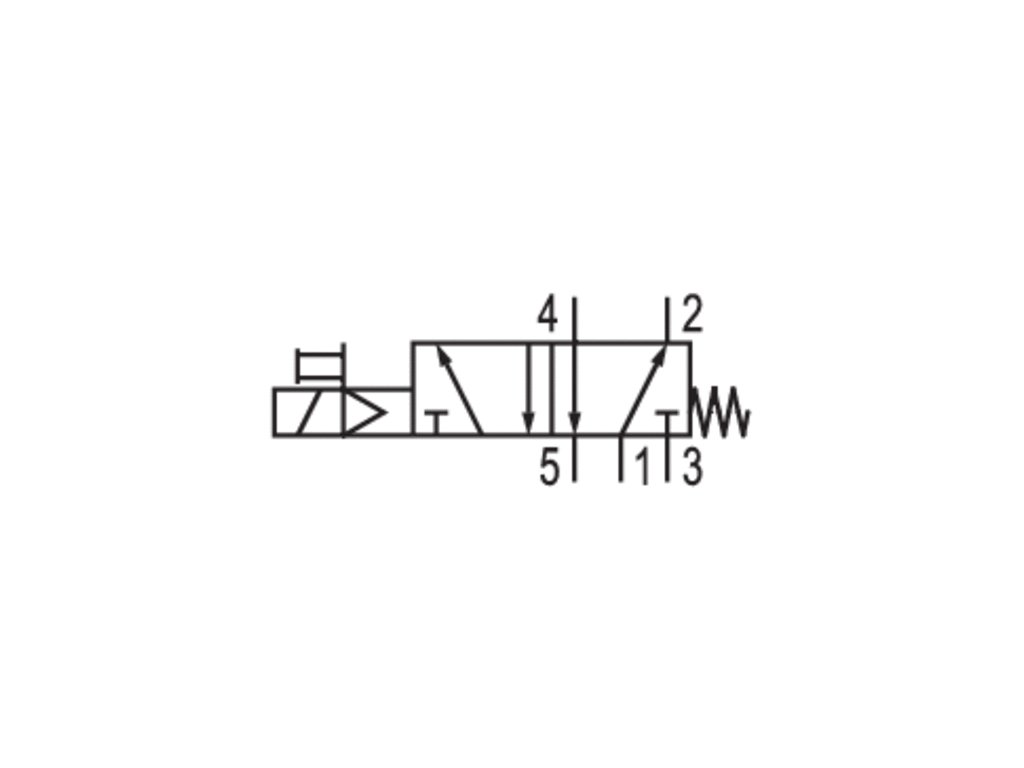

Normalizace | |
Konstrukční velikost | |
Ovládací prvek | |
Způsob resetování | |
Princip spínání | |
Druh konstrukce | |
Pouzdro | |
Materiál těsnění | |
Druh krytí | |
Velikost přípoje | |
Typ | |
Jmenovitý průtok Qn | |
Přípoj stlačeného vzduchu vstup | |
Přípoj stlačeného vzduchu výstup | |
Provozní napětí AC při 50 Hz | |
Provozní napětí DC |

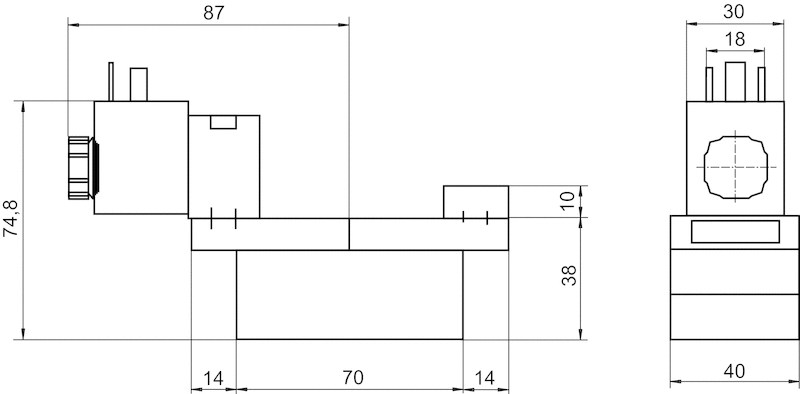

ROZMĚRY
Druh konstrukce
Šoupátkový ventil
Princip těsnění
Měkké těsnění
Princip zablokování
Princip 1-nás. základové desky
Druh přípoje
Připojení na desku
Normy
ISO 5599-1, ISO 1
Provozní tlak min/max
3 - 16 bar
Řídicí tlak min./max.
3 ... 16 bar
Teplota okolí min./max.
-15 ... 50 °C
Teplota média min./max.
-15 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
50 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
1400 l/min
Řídicí hodnota průtoku C
5,2 l/(s*bar)
Druh krytí S přípojem
IP65
Doba zapnutí
100 %
Typ. spínací čas
15 ms
Typ. vypínací čas
28 ms
Upevňovací šroub
S vnitřním šestihranem
Utahovací moment upevňovacího šroubu
2 Nm
Hmotnost
0,35 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Pouzdro
Hliník
Těsnění
Butadien-akrylonitrilový kaučuk
Doplňkové parametry
Kategorie: | Ventily |
---|---|
Serie: | 581 |
Normalizace: | ISO 5599-1 |
Princip spínání: | 5/2 |
Napětí: | 24V DC, 42V AC |
Druh krytí: | IP65 |
Průtok: | 1400 l/min |
Přípoj stlačeného vzduchu: | Základová deska ISO 5599-1 |
Elektrická přípojka: | EN 175301-803 tvar A |
