5811490530 5/3 ventil serie 581 vel. 1 AVENTICS

Kód: 71194
Značka: AVENTICS
6 385 Kč / ks 7 726 Kč včetně DPH
Výroba 2 - 4 týdny
Můžeme doručit do:
3.12.2024
Možnosti doručení
  • ISO 5599-1
  • ISO 1

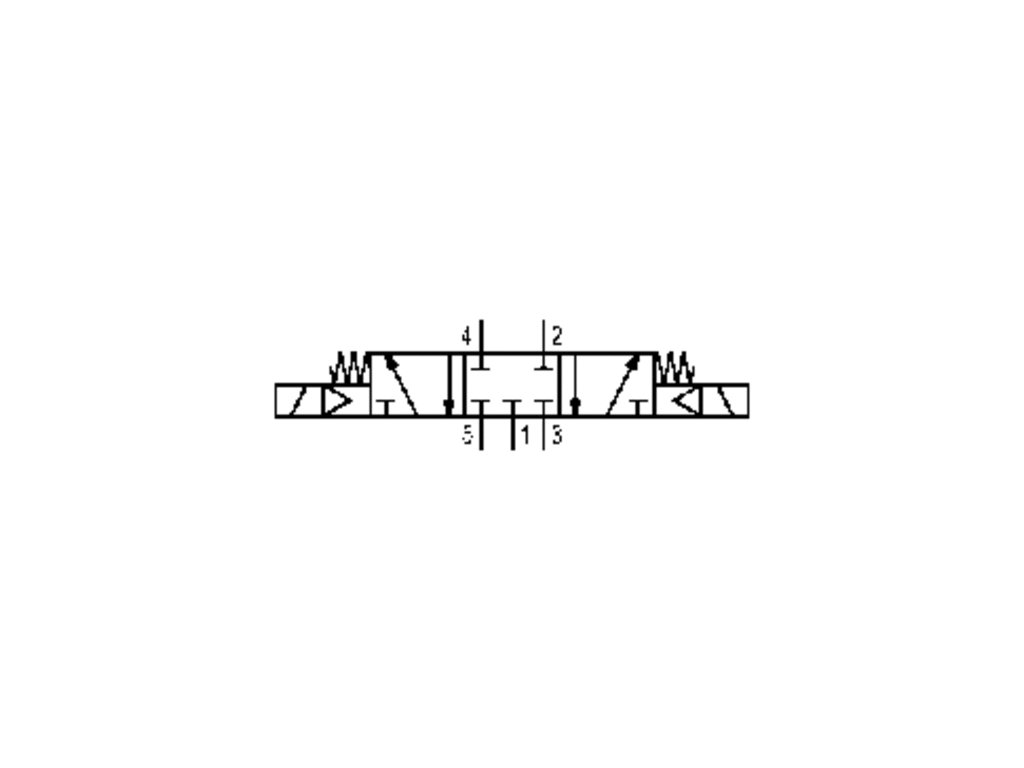

  • 5/3
  • Uzavřená střední poloha
  • Qn = 1100 l/min
  • Přípoj stlačeného vzduchu výstup Základová deska ISO 5599-1
  • Elektrická přípojka Zástrčka, EN 175301-803, tvar A
  • Manuální pomocné ovládání Bez

Detailní informace

Detailní popis produktu

Normalizace ISO 5599-1
Konstrukční velikost ISO 1
Princip spínání 5/3
Druh konstrukce Šoupátkový ventil
Pouzdro Hliník
Materiál těsnění Butadien-akrylonitrilový kaučuk
Druh krytí IP65
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Jmenovitý průtok Qn 1100 l/min
Přípoj stlačeného vzduchu vstup Základová deska ISO 5599-1
Přípoj stlačeného vzduchu výstup Základová deska ISO 5599-1
Provozní napětí DC 24 V

Druh konstrukce  Šoupátkový ventil
Princip těsnění  Měkké těsnění
Princip zablokování  Princip 1-nás. základové desky
Druh přípoje  Připojení na desku
Normy  ISO 5599-1, ISO 1
Provozní tlak min/max  3 - 16 bar
Řídicí tlak min./max.  3 ... 16 bar
Teplota okolí min./max.  -15 ... 50 °C
Teplota média min./max.  -15 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok Qn  1100 l/min
Řídicí hodnota průtoku C  4,3 l/(s*bar)
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Typ. spínací čas  14 ms
Typ. vypínací čas  28 ms
Upevňovací šroub  S vnitřním šestihranem
Utahovací moment upevňovacího šroubu  2 Nm
Hmotnost  0,5 kg

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Pouzdro  Hliník
Těsnění  Butadien-akrylonitrilový kaučuk





Doplňkové parametry

Kategorie: Ventily
Serie: 581
Normalizace: ISO 5599-1
Princip spínání: 5/3
Napětí: 24 V DC
Druh krytí: IP65
Průtok: 1100 l/min
Přípoj stlačeného vzduchu: Základová deska ISO 5599-1
Elektrická přípojka: EN 175301-803 tvar A
