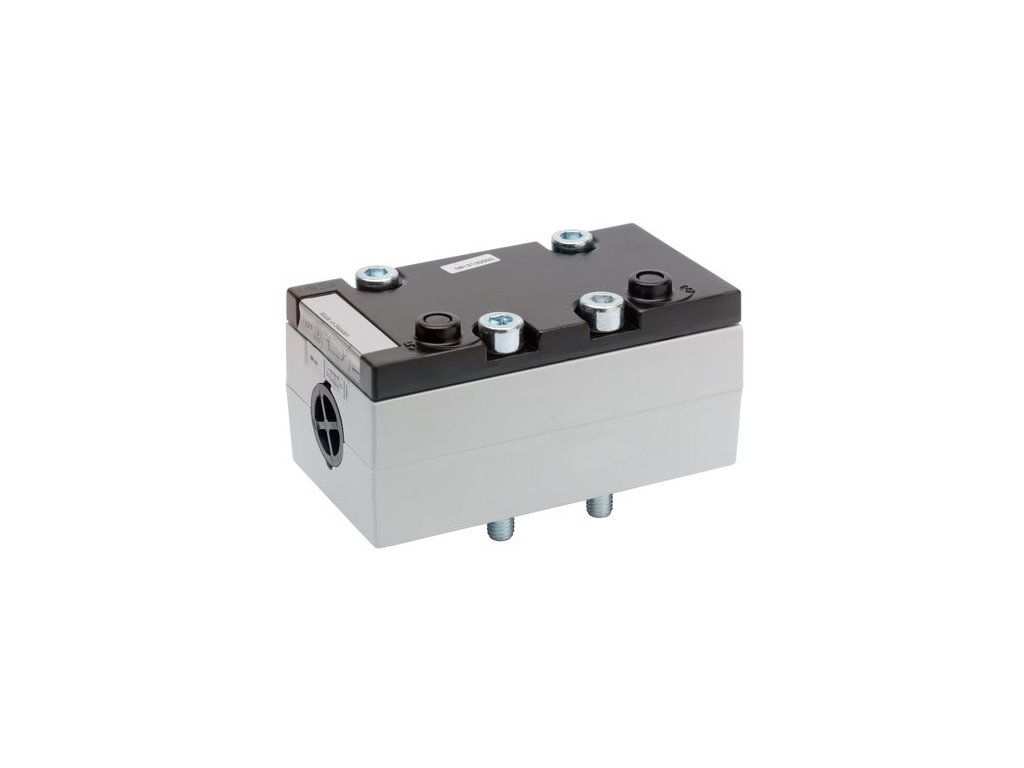

5813130000 5/2 ventil serie 581 vel. 3 AVENTICS

Kód: 71142
Značka: AVENTICS
4 810 Kč / ks 5 820 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
9.1.2025
Možnosti doručení
  • Jednostranně pneumaticky ovládané
  • Qn = 4800 l/min
  • Připojení na desku
  • Přípoj stlačeného vzduchu výstup Základová deska ISO 5599-1
  • spojitelné do bloků
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

Normalizace ISO 5599-1
Konstrukční velikost ISO 3
Druh konstrukce Šoupátkový ventil
Pouzdro Hliník
Materiál těsnění Butadien-akrylonitrilový kaučuk
Jmenovitý průtok Qn 4800 l/min
Přípoj stlačeného vzduchu vstup Základová deska ISO 5599-1
Přípoj stlačeného vzduchu výstup Základová deska ISO 5599-1

Druh konstrukce  Šoupátkový ventil
Princip zablokování  Princip 1-nás. základové desky
Princip těsnění  Měkké těsnění
ATEX kategorie G  2G Ex mb II T4
ATEX kategorie D  2D Ex tD A21 T130°C
Druh přípoje  Připojení na desku
Normy  ISO 5599-1, ISO 3
Jmenovitý průtok Qn  4800 l/min
Přípoj stlačeného vzduchu  Základová deska ISO 5599-1
Provozní tlak min/max  -0,95 ... 16 bar
Řídicí tlak min./max.  3 ... 16 bar
Teplota okolí min./max.  -20 ... 70 °C
Teplota média min./max.  -20 ... 70 °C
Médium  Stlačený vzduch Třída 6-4-3
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Upevňovací šroub  S vnitřním šestihranem
Utahovací moment upevňovacího šroubu  10 Nm
Hmotnost  0,85 kg

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Pouzdro  Hliník
Těsnění  Butadien-akrylonitrilový kaučuk



Doplňkové parametry

Kategorie: Ventily
Serie: 581
Normalizace: ISO 5599-1

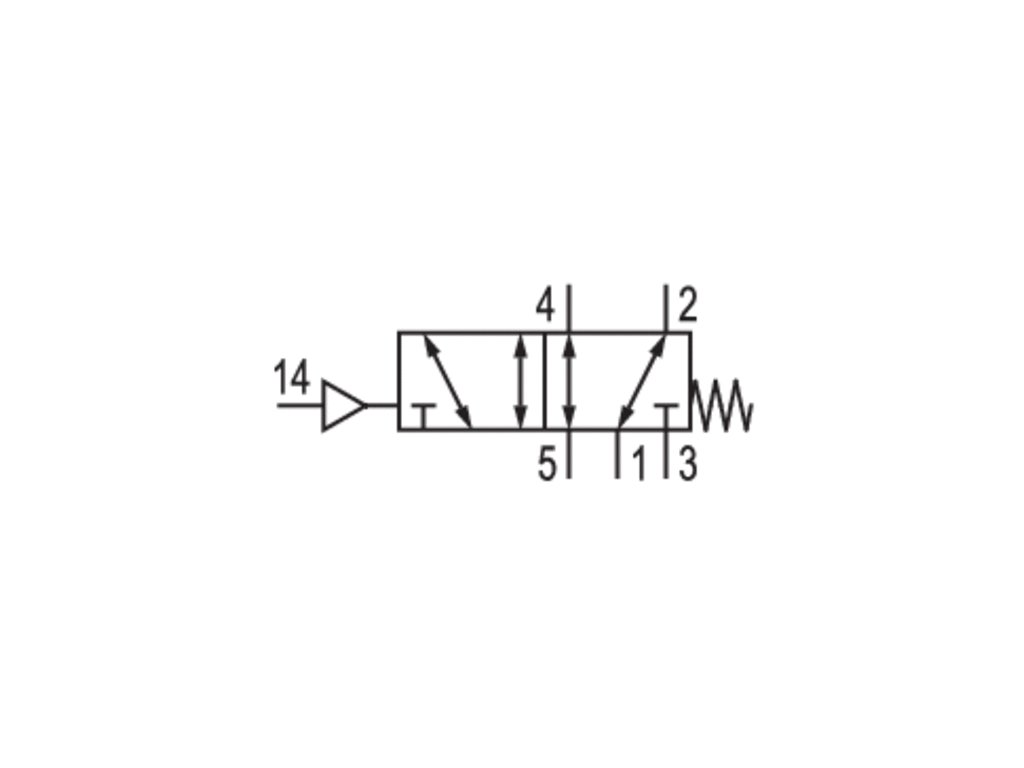

Princip spínání: 5/2
Průtok: 4800 l/min
Přípoj stlačeného vzduchu: Základová deska ISO 5599-1
ATEX: ano
