D71 118 616 Filtr přírubový PN 16
Kód: 050601 050602 050603 050604 050605 050606 050607 050608 050609 050610 050611 Zvolte variantuSouvisející produkty
Detailní popis produktu
POUŽITĺ
K zachycování mechanických nečistot v potrubí, které obsahuje přepravovaná pracovní tekutina. Zajišťuje správnou funkci armatur nebo přístrojů. Pracovní tekutinou mohou být neagresívní kapaliny a pára. Je určen pro pracovní tlaky a teploty:
Teplota (°C) | Tlak (MPa) |
120 | 1,6 |
200 | 1,18 |
TECHNICKÝ POPIS
Těleso filtru je odlitek. V šikmém hrdle je opatřeno sítkem (vyměnitelnou vložkou), které je v tělese hrdla upevněno uzavírací zátkou. Plocha otvorů v sítku je cca trojnásobkem plochy příslušné jmenovité světlosti potrubí.

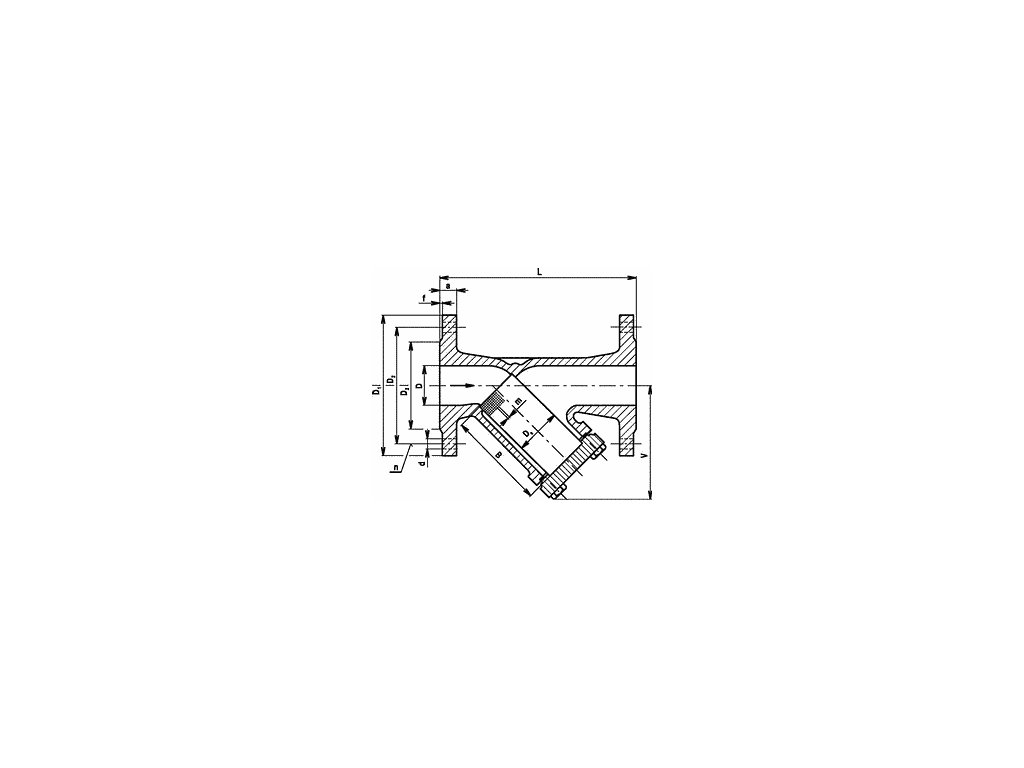

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY
MATERIÁL
Těleso, víko | litina GJL-250 |
Sítko | korozivzdorná ocel 1.4301 |
Těsnění | grafit + AISI304 |
ZKOUŠENĺ
Filtr je zkoušen podle ČSN EN 12266-1.
MONTÁŽ
Filtr se montuje do libovolné polohy s podmínkou, že směr proudění média musí souhlasit se směrem šipky na tělese a hrdlo s víkem musí směřovat dolů.
Doplňkové parametry
Kategorie: | Filtry |
---|---|
Medium: | Voda, Neagresivní kapaliny, Pára |
