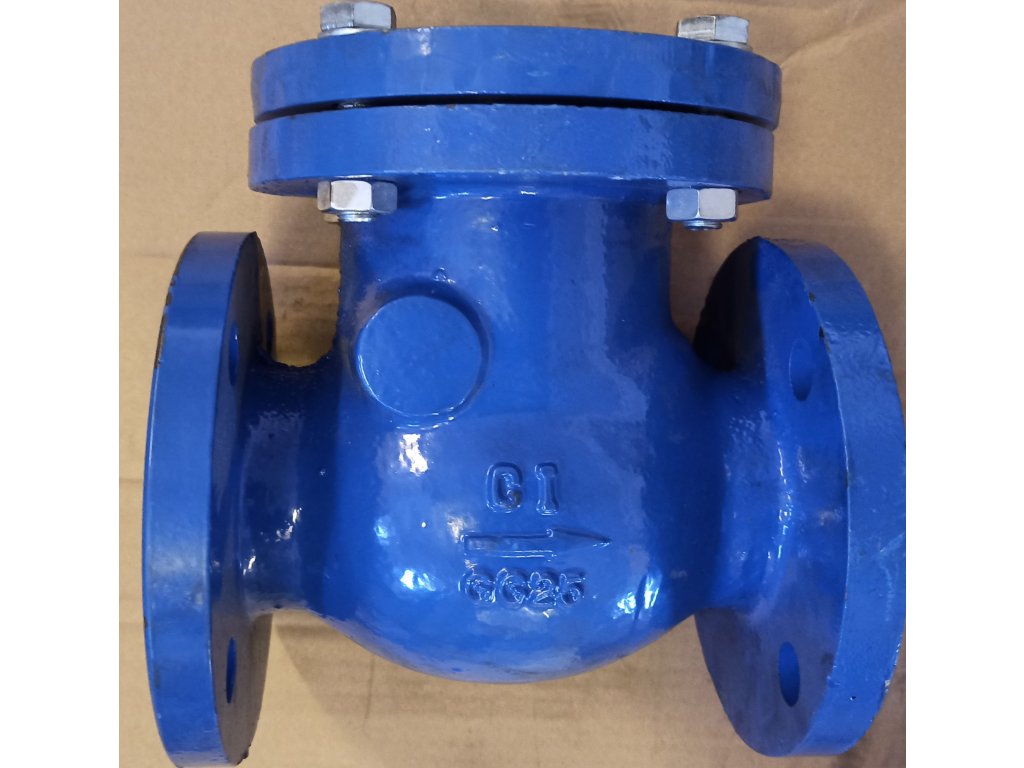

L10 117 616 Klapka zpětná přírubová

Kód: 030201 030202 030203 030204 030205 030206 030207 030208 Zvolte variantu
1 688 Kč / ks 1 611 Kč / ks 1 937 Kč / ks 2 534 Kč / ks 4 030 Kč / ks 4 606 Kč / ks 6 224 Kč / ks 10 591 Kč / ks od 1 611 Kč / ks 2 042,48 Kč včetně DPH 1 949,31 Kč včetně DPH 2 343,77 Kč včetně DPH 3 066,14 Kč včetně DPH 4 876,30 Kč včetně DPH 5 573,26 Kč včetně DPH 7 531,04 Kč včetně DPH 12 815,11 Kč včetně DPH od 1 949,31 Kč včetně DPH
Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Zvolte variantu
Varianta
Můžeme doručit do:
9.4.2024 9.4.2024 9.4.2024 9.4.2024 9.4.2024 9.4.2024 9.4.2024 9.4.2024 Zvolte variantu

Samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, i pro jiné neagresivní kapaliny.

Detailní informace

Detailní popis produktu

Samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, i pro jiné neagresivní kapaliny.

POUŽITĺ

V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

41-121-p-1 L10 117 616 F6 PN16 klapka zpětná

Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu. Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

41-121-c-3 L10 117 616 F6 PN16 klapka zpětná

MATERIÁL

Těleso, víko, talíř klapky šedá litina GG-25
Čep klapky korozivzdorná ocel AISI410
Těsnící plochy sedel (těleso/talíř) mosaz/brpnz
Těsnění tělesa a víka grafit + nerez AISI304

ZKOUŠENĺ

Zpětná klapka je zkoušena podle ČSN EN 12266-1.

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky ze spodu pod talíř.

OVLÁDÁNĺ

Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.



Doplňkové parametry

Kategorie: Zpětné klapky
Medium: Voda, Neagresivní kapaliny
