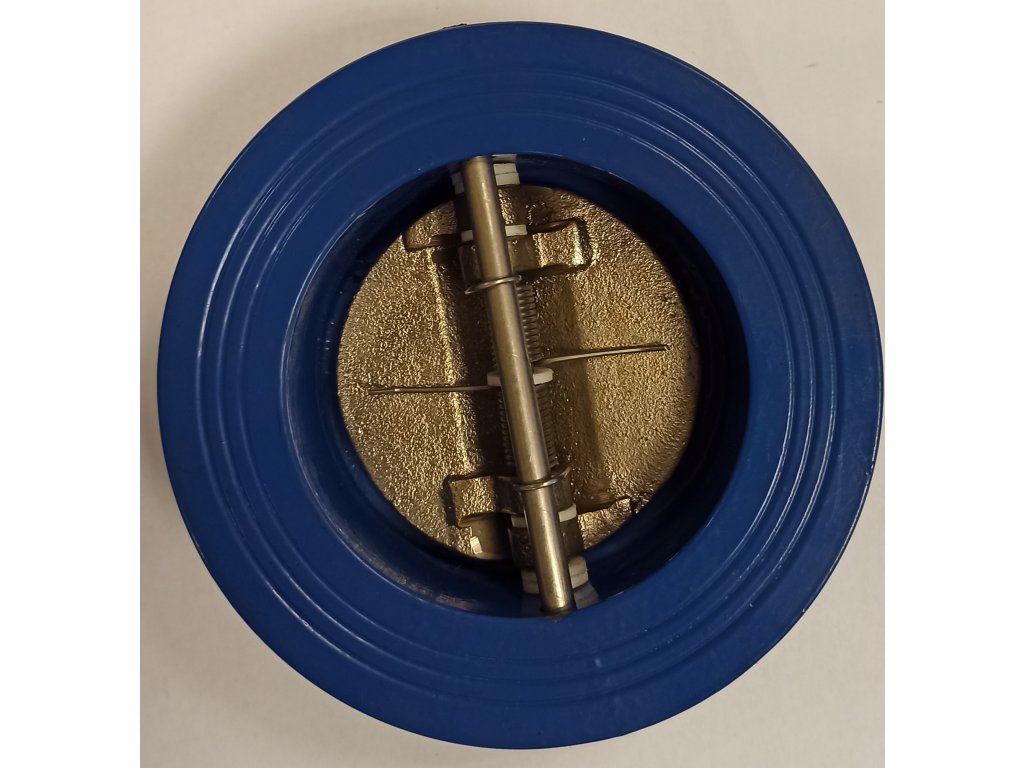

L10 177 616 Klapka zpětná mezipřírubová

Kód: 30302 30303 30304 30305 30306 30307 30308 Zvolte variantu
469 Kč / ks 556 Kč / ks 790 Kč / ks 1 006 Kč / ks 1 289 Kč / ks 1 829 Kč / ks 3 004 Kč / ks od 469 Kč / ks 567,49 Kč včetně DPH 672,76 Kč včetně DPH 955,90 Kč včetně DPH 1 217,26 Kč včetně DPH 1 559,69 Kč včetně DPH 2 213,09 Kč včetně DPH 3 634,84 Kč včetně DPH od 567,49 Kč včetně DPH
Skladem (6 ks) Skladem (26 ks) Skladem (20 ks) Skladem (2 ks) Skladem (3 ks) Skladem (2 ks) Skladem u dodavatele Zvolte variantu
Varianta
Můžeme doručit do:
12.12.2023 12.12.2023 12.12.2023 12.12.2023 12.12.2023 12.12.2023 18.12.2023 Zvolte variantu

Samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vzduch.

Detailní informace

Detailní popis produktu

Samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vzduch.

POUŽITĺ

V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vzduch, pro pracovní tlaky a teploty:

41-111-p-1 L10 177 616 PN16 klapka zpětná bezpřírubová

Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Zpětná klapka je bezpřírubová. Protékající tekutina otevírá ohebnou klapku. Směr proudění pracovní látky je na klapku tak, aby ji odtlačoval. Při zpětném rázu je ohebná klapka přitlačována na těsnící plochu v sedle tělesa.

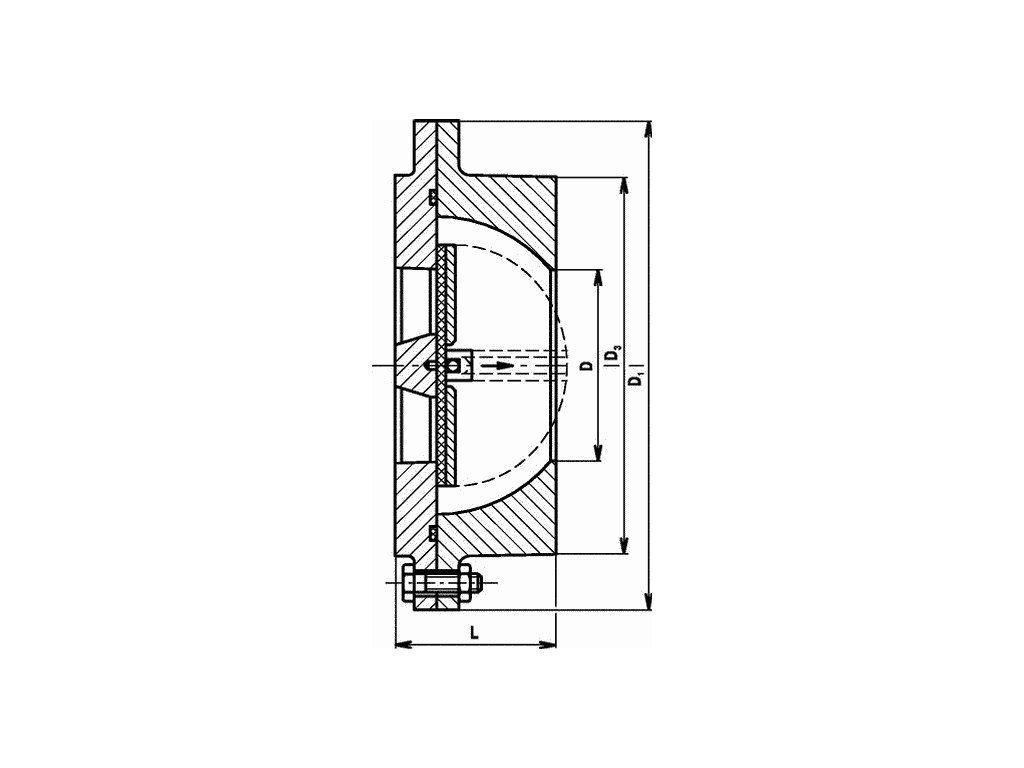

PŘIPOJOVACĺ A STAVEBNĺ ROZMĚRY

41-111-c-3 L10 177 616 PN16 klapka zpětná bezpřírubová

Rozměr u údaje D3 o cca 3 - 6 mm větší

Stažení mezi příruby PN 16 pomocí šroubů a těsnění.

MATERIÁL

Těleso šedá litina GJL250
Disk poniklovaná litina / nerez ocel CF8M
Sedlo EPDM

ZKOUŠENĺ

Zpětná klapka je zkoušena podle ČSN EN 12266-1

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Proudění provozní tekutiny musí být shodné se šipkou na tělese klapky.

OVLÁDÁNĺ

Samočinné, tlakem pracovní látky na ohebnou klapku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

DOSTUPNOST

Při vyprodání 3 - 4 pracovní dny od objednávky

Doplňkové parametry

Kategorie: Zpětné klapky
Medium: Voda, Vzduch
