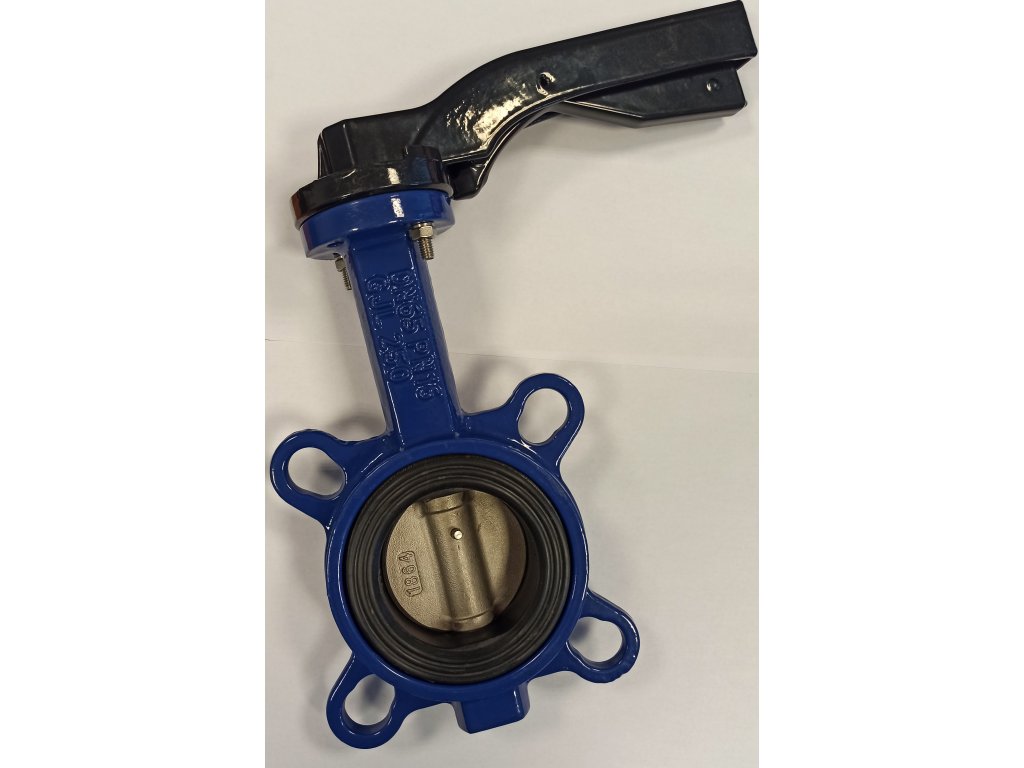

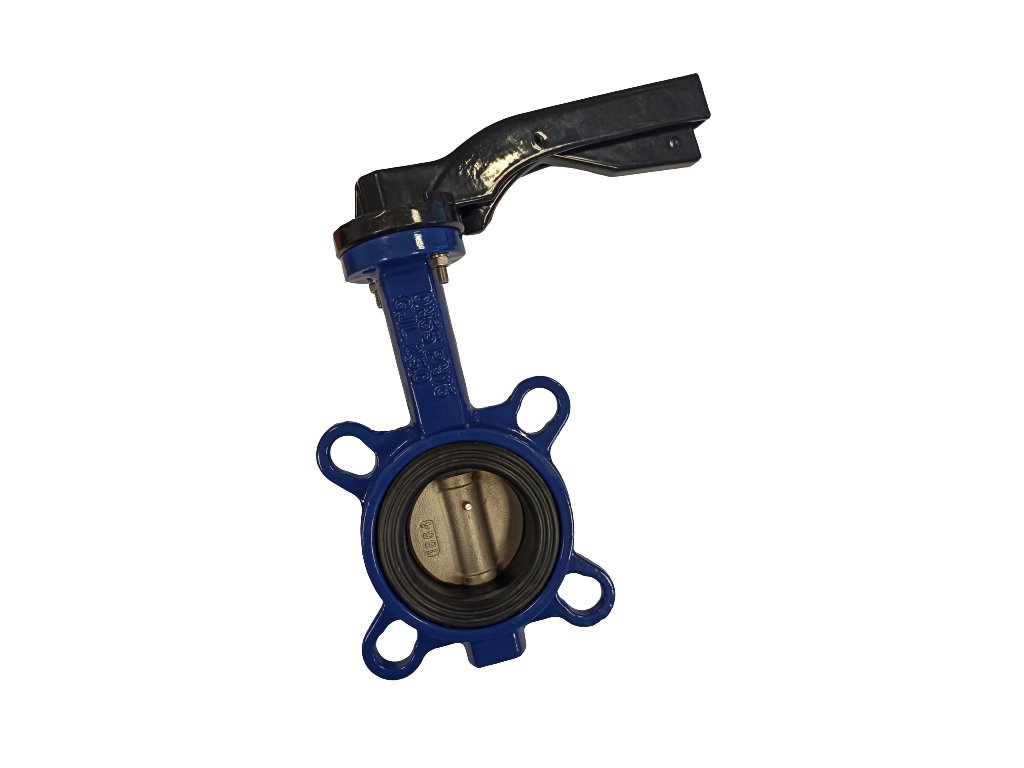

L36 171 616 Klapka uzavírací mezipřírubová

Kód: 32403 32404 32405 32406 32407 32408 32409 32410 Zvolte variantu
550 Kč / ks 572 Kč / ks 639 Kč / ks 723 Kč / ks 1 182 Kč / ks 1 411 Kč / ks 1 681 Kč / ks 2 538 Kč / ks od 550 Kč / ks 666 Kč včetně DPH 692 Kč včetně DPH 773 Kč včetně DPH 875 Kč včetně DPH 1 430 Kč včetně DPH 1 707 Kč včetně DPH 2 034 Kč včetně DPH 3 071 Kč včetně DPH od 666 Kč včetně DPH
Skladem (5 ks) Skladem (5 ks) Skladem (14 ks) Skladem (7 ks) Skladem (14 ks) Skladem (4 ks) Skladem (6 ks) Skladem (3 ks) Zvolte variantu
Varianta
Atest (zkušební protokol) ?
Můžeme doručit do:
12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 Zvolte variantu
Možnosti doručení

Uzavírací orgán pro neagresivní tekutiny, vodu. Motýlková klapka, ovládání pákou.

Detailní informace

Detailní popis produktu

POUŽITÍ

Jako uzavírací orgán pro neagresivní tekutiny nebo vodu pro teploty do 120°C.

TECHNICKÝ POPIS

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí se otáčí kolem osy kolmé na směr proudění provozní tekutiny. Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

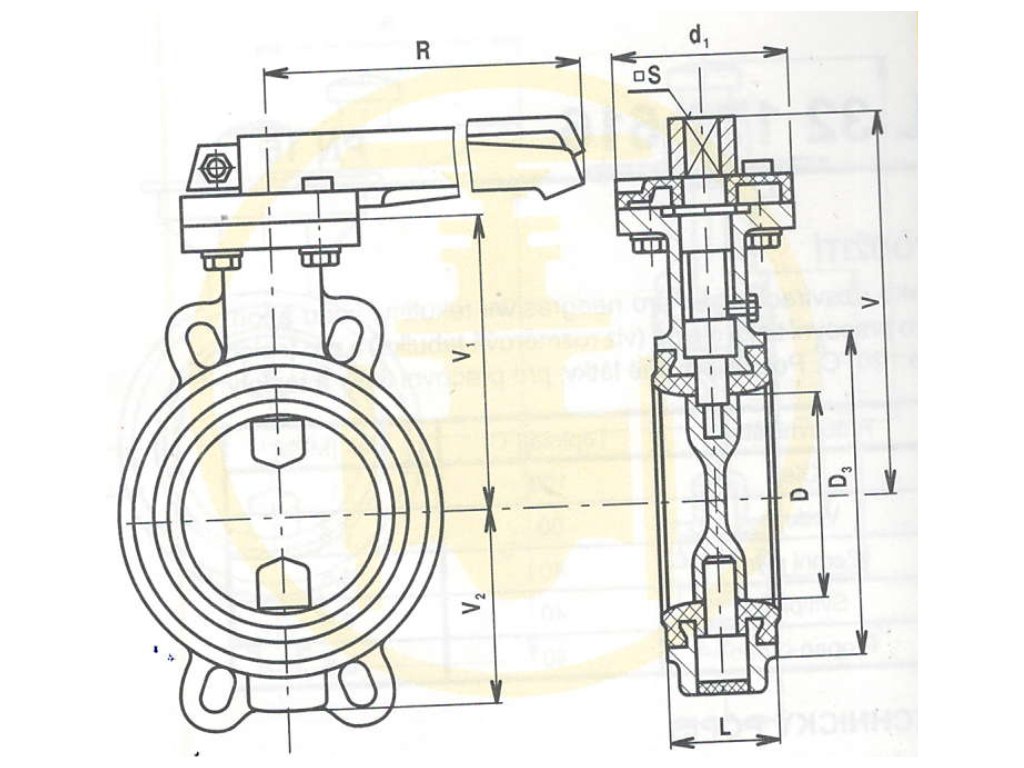

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V V1 V2 D3 d1 S R ISO 5211 Δp MAX. Nm. kg
50 50 43 157 112 60 90 90 14 280 F 05 1,6 15 3
65 65 46 169 124 68 102 90 14 280 F 05 1,6 25 4
80 80 46 185 140 90 132 90 14 280 F 05 1,5 40 4,5
100 100 52 195 150 94 150 90 17 280 F 05 1,5 70 6
125 125 56 208 163 110 178 90 17 280 F 07 1,4 120 8
150 150 56 220 175 129 205 90 17 280 F 07 1,2 170 10,5
200 200 70 245 210 160 273 125 22 350 F 10 1 320 19
250 250 80 285 250 200 332 125 22 350 F 10 1 480 26



poznámka: Δp = tlakový spád (MPa), MAX Nm = uzavírací moment (Nm)



MATERIÁL

Těleso šedá litina GJL-250
Talíř Nerez CF8M
Manžeta EPDM



ZKOUŠENÍ

Klapka uzavírací je zkoušena podle DIN 3230

MONTÁŽ

Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, neboť talíř klapky v otevřené poloze přesahuje těleso klapky.

OVLÁDÁNÍ

Klapka uzavírací se ovládá ručně jednoramennou pákou, otáčením o 90° ve směru hodinových ručiček. Páku je možno zajistit po 15° a v koncových polohách
