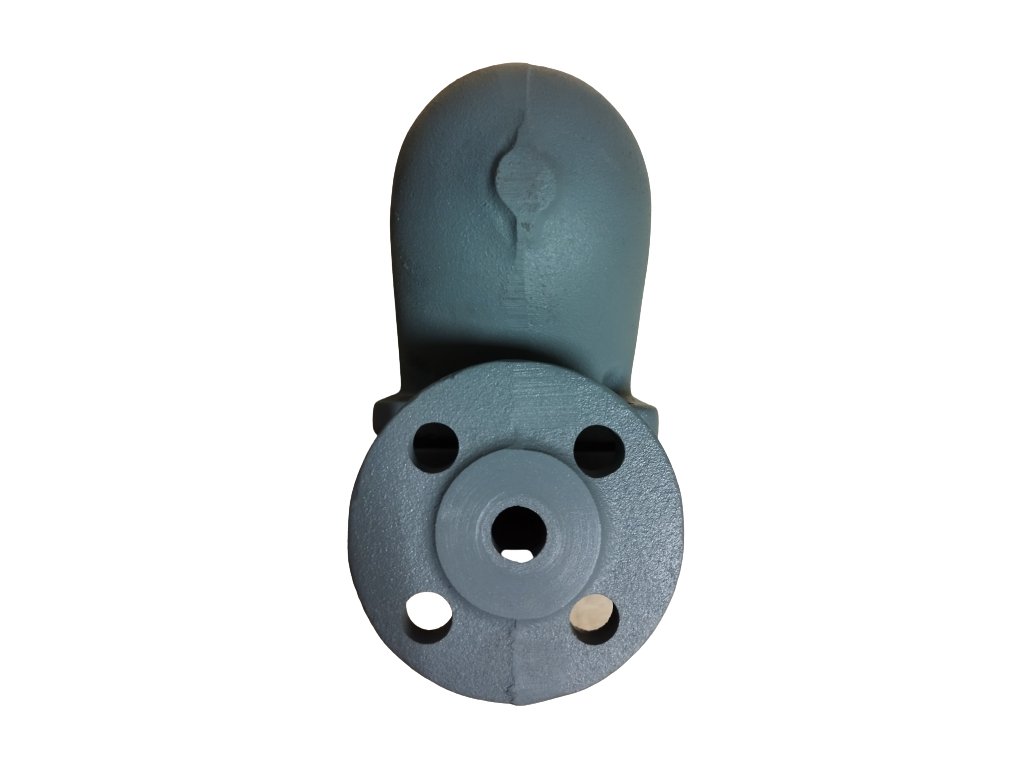

Odvaděč kondenzátu plovákový CNU PN 16

Kód: CNUDN15PN16 CNUDN25PN16 Zvolte variantu
5 490 Kč / ks 6 650 Kč / ks od 5 490 Kč / ks 6 642,90 Kč včetně DPH 8 046,50 Kč včetně DPH od 6 642,90 Kč včetně DPH
Skladem (1 ks) Skladem (3 ks) Zvolte variantu
Varianta
Můžeme doručit do:
28.5.2024 28.5.2024 Zvolte variantu
Možnosti doručení
K odvádění kondenzátu z parního prostoru pomocí plovákového systému s termickou předregulací. Termická předregulace slouží pouze k automatickému odvzdušnění při náběhu. Po ohřátí pracuje pouze plovákový systém

Detailní informace

Detailní popis produktu

STAVEBNÍ DÉLKY

DN 15 l = 160 mm

DN 25 l = 180 mm

POUŽITĺ

K odvádění kondenzátu z parního prostoru pomocí plovákového systému s termickou předregulací. Termická předregulace slouží pouze k automatickému odvzdušnění při náběhu. Po ohřátí pracuje pouze plovákový systém. Je určen pro pracovní tlaky a teploty:

22-201-p-1 CNU PN16 odvaděč kondenzátu plovákový

V základním provedení se dodává pro maximální přípustný provoznía diferenční tlak 13 bar s regulátorem R13. Pro menší provozní a diferenční tlaky je možný výběr regulátorů, které propouštějí vyšší průtoková množství:
R2 přípustný maximální provozní a diferenční tlak 2 bar
R4 přípustný maximální provozní a diferenční tlak 4 bar
R8 přípustný maximální provozní a diferenční tlak 8 bar

Pro DN 15 a DN 20 ve zvláštním provedení s přerušovaným způsobem práce:
R6 přípustný maximální provozní a diferenční tlak 6 bar.



TECHNICKÝ POPIS

V chladném stavu zajišťuje zabudovaná termická předregulace automatické odvzdušnění při spouštění. Po dosažení teploty média cca 90 °C se ventilový systém odvaděče uzavře a jeho další otevírání je docíleno pouze plovákem. V páře se nacházející nekondenzovatelné plyny (vzduch, dusík apod.) se při proudění kondenzátu přes ventilový systém odsávají z prostoru horní části plovákové komory (krytu) prostřednictvím odvzdušňovací trubičky. V případě poklesu nátoku kondenzátu až na nulovou hodnotu plovák klesne a ventilový systém se uzavře. Ventilový výpustný orgán se v případě stoupnutí protitlaku nad hodnotu tlaku v plovákové komoře automaticky uzavře (plní funkci zpětného uzavíracího orgánu). Na zvláštní přání je možno dodat odvaděč kondenzátu se sítkem.

MATERIÁL

Těleso, kryt GG-25
Plovák X6CrNiMoTi17 12 2
Termický regulační orgán bimetal TB 102/85
Těsnění bezazbestový materiál

ZKOUŠENĺ

Odvaděč kondenzátu je zkoušen dle DIN 3230.

MONTÁŽ

Odvaděč kondenzátu je dodáván pro montáž do svislého potrubí. Pro montáž do vodorovného potrubí je nutno odvaděč upravit: demontáží krytu, uvolněním šroubu regulátoru, pootočením tělesa do žádané polohy, upevněním šroubu regulátoru, montáží krytu. Základní zásadou je přívod pracovní látky ve směru šipky na tělese, odvzdušňovací trubička musí být v horní poloze, volná plováková koule v dolní poloze, vypouštěcí zátka je v dolní části krytu. Odvaděč musí být montován v nejhlubším místě systému.

OVLÁDÁNĺ

Odvaděč kondenzátu pracuje automaticky.

Doplňkové parametry

Kategorie: Odvaděče kondenzátu
Teplota: 300°C
Provozní tlak max: 13 bar
