R412006054 Mikrofiltr AS2 AVENTICS
Kód: 71486Související produkty
Detailní popis produktu
Složky | |
Vypouštění kondenzátu | |
Šířka pórů filtru | |
Pouzdro | |
Nádoba | |
Materiál těsnění | |
Jmenovitý průtok Qn | |
Přípoj stlačeného vzduchu |

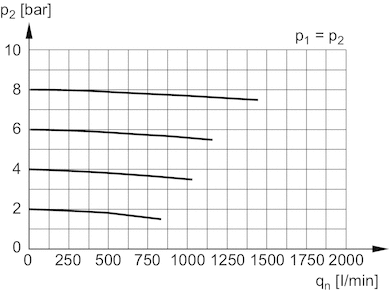

ROZMĚRY A1 = vstup PRŮTOKOVÁ CHARAKTERISTIKA
Druh konstrukce
Mikrofiltr, spojitelné do bloků
Složky
Mikrofiltr
Montážní poloha
Svislý
Certifikáty
Vhodný pro ATEX
Provozní tlak min/max
1,5 ... 16 bar
Teplota okolí min./max.
-10 ... 50 °C
Teplota média min./max.
-10 ... 50 °C
Médium
Stlačený vzduch Neutrální plyny
Objem nádobky filtru
12 cm³
Filtrační prvek
Vyměnitelný
Šířka pórů filtru
0,01 µm
Vypouštění kondenzátu
Poloautomatické, beztlakově otevřený
Ukazatel znečistění
Integrovaný
Hmotnost
220 g
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Doporučená předběžná filtrace
0,3 µm
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
1 : - : 2
Materiál
Pouzdro
Polyamid
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Závitové pouzdro
Zinkový tlakový odlitek
Nádoba
Polykarbonát
Ochranný koš
Polyamid
Filtrační vložka
Borokřemičité skleněné vlákno
A2 = výstup
Doplňkové parametry
Kategorie: | Filtry |
---|---|
Provozní tlak: | 1,5 - 16 bar |
Průtok Qn: | 350 l/min |
Přípoj: | G 1/4 |
Šířka pórů filtru: | 0,01 um |
Vypouštění kondenzátu: | Poloautomatické, beztlakově otevřený |
