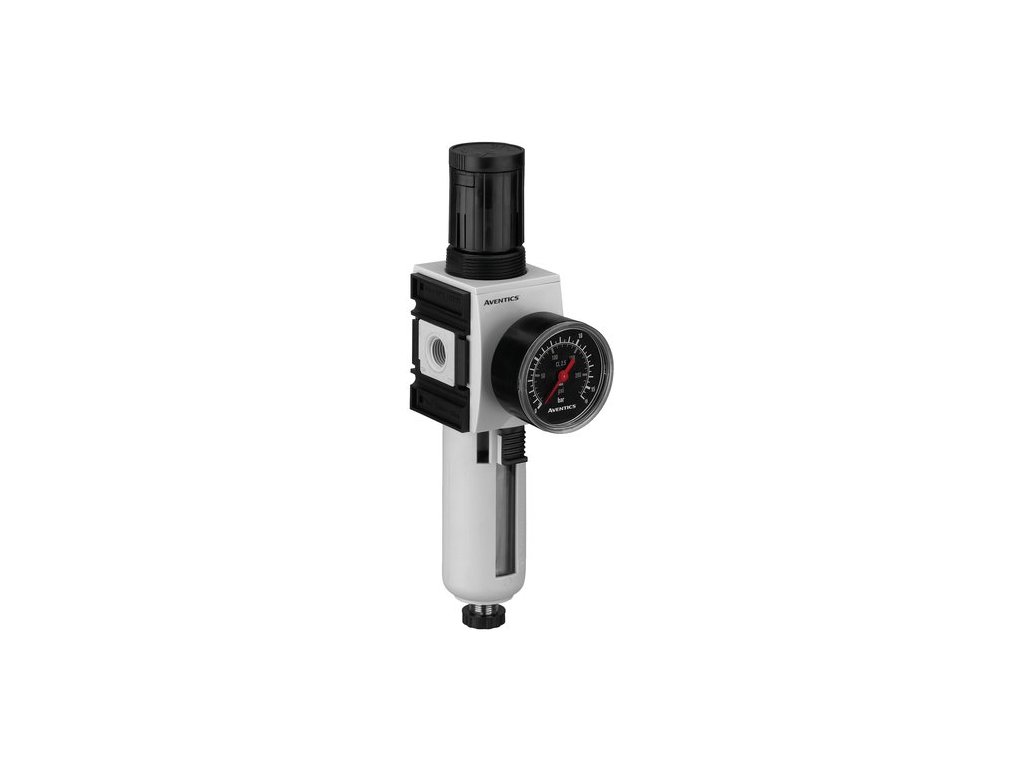

R412006212 Filtr-regulátor AS2 AVENTICS

Kód: 71390
Značka: AVENTICS
2 205 Kč / ks 2 668,05 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
17.6.2024
Možnosti doručení
  • G 3/8
  • Šířka pórů filtru 5 µm
  • Uzamykatelný
  • pro visací zámek
  • S manometrem
  • Vhodný pro ATEX

Detailní informace

Detailní popis produktu

Složky Filtr-regulátor
Vypouštění kondenzátu Poloautomatický, beztlakově otevřený
Sekundární odvzdušnění s uvolňovacím odfukem vzduchu
Šířka pórů filtru 5 µm
Manometry S manometrem
Uzamykatelný Uzamykatelný
Pouzdro Polyamid
Nádoba Polykarbonát
Materiál těsnění Butadien-akrylonitrilový kaučuk
Vhodný pro ATEX
Jmenovitý průtok Qn 2600 l/min
Přípoj stlačeného vzduchu G 3/8



Druh konstrukce  1-dílný, spojitelné do bloků
Složky  Filtr-regulátor
Montážní poloha  Svislý
Certifikáty  Vhodný pro ATEX
Provozní tlak min/max  1,5 ... 16 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch Neutrální plyny
Typ regulátoru  Membránové regulátory tlaku
Funkce regulátoru  s uvolňovacím odfukem vzduchu
Regulační rozsah min/max  0,5 - 10 bar
Napájení tlakem  Jediný
Objem nádobky filtru  28 cm³
Filtrační prvek  Vyměnitelný
Hmotnost  596 g

  Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010  6 : 7 : -
Materiál
Pouzdro  Polyamid
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Závitové pouzdro  Zinkový tlakový odlitek
Nádoba  Polykarbonát
Ochranný koš  Polyamid
Filtrační vložka  Polyetylén



Rozměry


A1 = vstup
A2 = výstup
A3 = přípojka manometru

1) Plastová nádoba a plastový ochranný koš s průzorem
2) Kovová nádobka
3) Poloautomatické vypouštění kondenzátu
4) Možnost uchycení pro visací zámek, třmen max. Ø 8





Doplňkové parametry

Kategorie: Serie AS2
Provozní tlak: 1,5 - 16 bar
Průtok Qn: 2600 l/min
Přípoj: G 3/8
Regulační rozsah: 0,5 - 10 bar
Šířka pórů filtru: 5 um
Vypouštění kondenzátu: Poloautomatické, beztlakově otevřený
Serie: AS2
Manometr: ano
ATEX: ano
