R412007268 3/2 ventil AS3 AVENTICS
Kód: 71148Detailní popis produktu
Druh konstrukce
Pouzdro
Materiál těsnění
Druh krytí
Qn 1▶2
Qn 2▶3
Jmenovitý průtok Qn
Přípoj stlačeného vzduchu vstup
Přípoj stlačeného vzduchu výstup
Druh konstrukce
Sedlový ventil, spojitelné do bloků
Složky

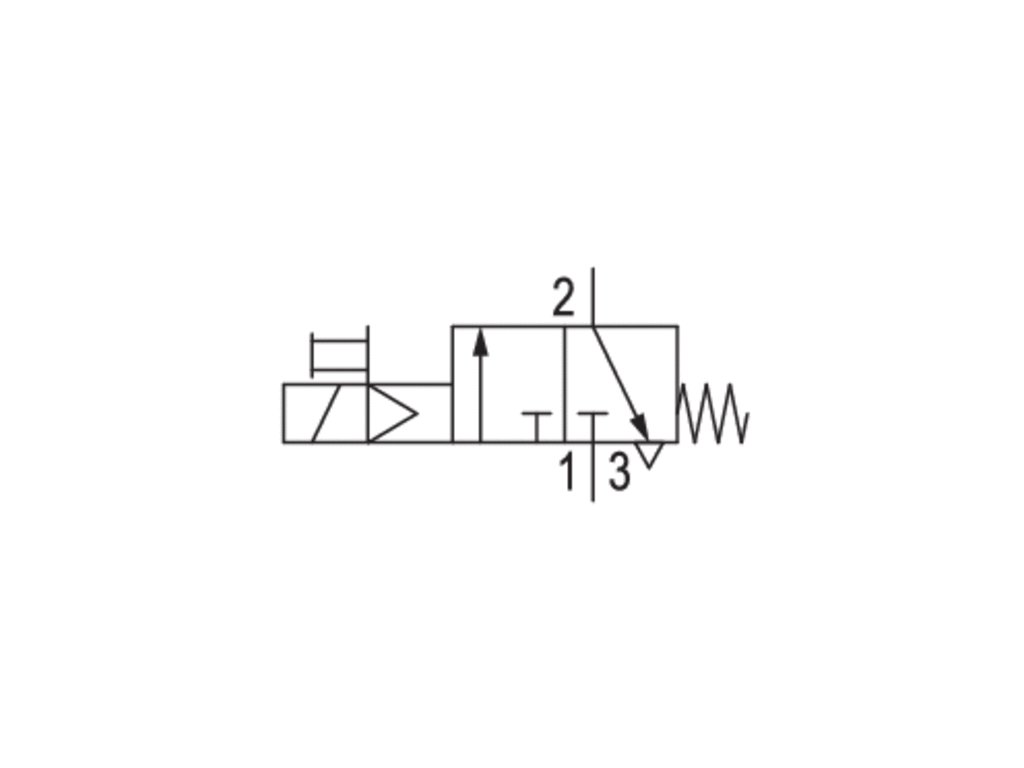

3/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok
4500 l/min
Jmenovitý průtok 1 ▶ 2
4500 l/min
Jmenovitý průtok 2 ▶ 3
3200 l/min
Provozní tlak min/max
Viz tabulka
Médium
Stlačený vzduch Neutrální plyny
Teplota média min./max.
-10 ... 50 °C
Teplota okolí min./max.
-10 ... 50 °C
Princip těsnění
Měkké těsnění
Max. velikost částic
25 µm
Třída ochrany podle DIN EN 61140 S konektorem
IP65
Hmotnost
0,459 kg
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Materiál
Pouzdro
Polyamid
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Závitové pouzdro
Zinkový tlakový odlitek
Dostupnost při vyprodání: 1 - 3 týdny od objednávky
Doplňkové parametry
Kategorie: | Serie AS3 |
---|---|
Serie: | AS3 |
Přípoj stlačeného vzduchu: | G 1/2 |
Provozní tlak: | 2,5 - 16 bar |
