R412007269 3/2 ventil AS3 AVENTICS

Kód: 71023
Značka: AVENTICS
3 699 Kč / ks 4 475,79 Kč včetně DPH
Skladem (1 ks)
Můžeme doručit do:
26.6.2024
Možnosti doručení
  • Přípoj stlačeného vzduchu G 1/2
  • Hadicové připojení
  • Elektrická přípojka: Zástrčka, ISO 15217, tvar C

Detailní informace

Detailní popis produktu

Druh konstrukce Sedlový ventil
Pouzdro Polyamid
Materiál těsnění Butadien-akrylonitrilový kaučuk
Norm. elektr. přípoj ISO 15217
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Qn 1▶2 4500 l/min
Qn 2▶3 3200 l/min
Jmenovitý průtok Qn 4500 l/min
Přípoj stlačeného vzduchu vstup G 1/2
Přípoj stlačeného vzduchu výstup G 1/2
Provozní napětí DC 24 V

Druh konstrukce  Sedlový ventil, spojitelné do bloků

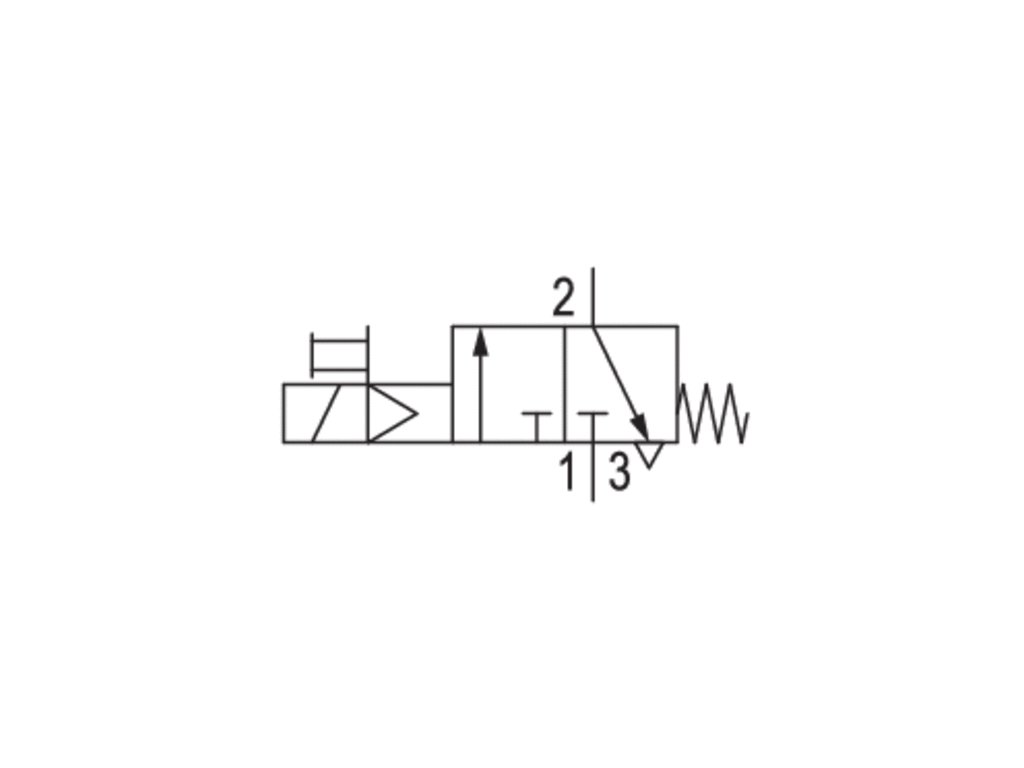

Složky  3/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok  4500 l/min
Jmenovitý průtok 1 ▶ 2  4500 l/min
Jmenovitý průtok 2 ▶ 3  3200 l/min
Provozní tlak min/max  2,5 - 10 bar
Médium  Stlačený vzduch Neutrální plyny
Teplota média min./max.  -10 ... 50 °C
Teplota okolí min./max.  -10 ... 50 °C
Princip těsnění  Měkké těsnění
Max. velikost částic  25 µm
Třída ochrany podle DIN EN 61140 S konektorem  IP65
Hmotnost  0,459 kg

Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Volitelně ATEX: Označení ATEX je závislé na zvoleném pilotním ventilu.

Materiál
Pouzdro  Polyamid
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Závitové pouzdro  Zinkový tlakový odlitek

Katalogový list ke stažení zde

Dostupnost při vyprodání: 1 - 3 týdny od objednávky





Doplňkové parametry

Kategorie: Serie AS3
Serie: AS3
Přípoj stlačeného vzduchu: G 1/2
Napětí: 24V DC
Provozní tlak: 2,5 - 10 bar
Elektrická přípojka: ISO 15217 tvar C
