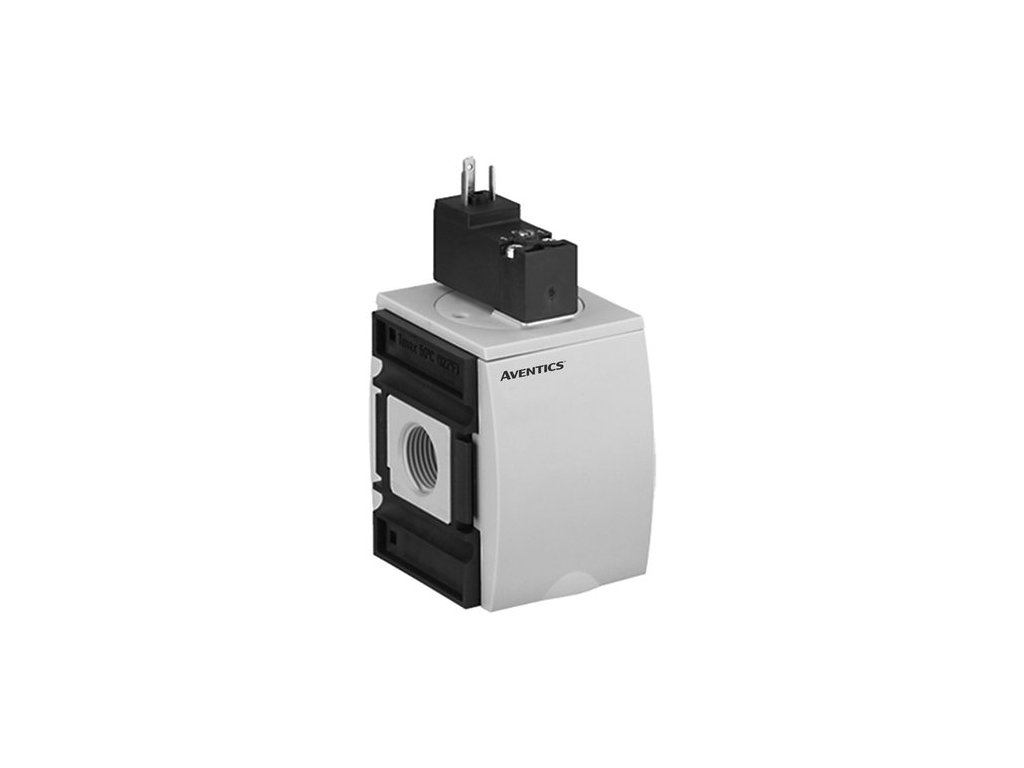

R412007341 2/2 ventil AS3 AVENTICS

Kód: 71073
Značka: AVENTICS
3 958 Kč / ks 4 790 Kč včetně DPH
K objednání do výroby
Možnosti doručení
  • Přípoj stlačeného vzduchu G 3/8
  • Hadicové připojení
  • NC
  • Elektrická přípojka: Zástrčka, ISO 15217, tvar C

Detailní informace

Detailní popis produktu

Druh konstrukce Sedlový ventil
Pouzdro Polyamid
Materiál těsnění Butadien-akrylonitrilový kaučuk
Druh krytí IP65
Velikost přípoje ISO 15217, tvar C
Typ Zástrčka
Jmenovitý průtok Qn 4500 l/min
Přípoj stlačeného vzduchu vstup G 3/8
Přípoj stlačeného vzduchu výstup G 3/8
Provozní napětí DC 24 V





Druh konstrukce  Sedlový ventil, spojitelné do bloků
Složky  2/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok  4500 l/min
Provozní tlak min/max  Viz tabulka
Médium  Stlačený vzduch Neutrální plyny
Teplota média min./max.  -10 ... 50 °C
Teplota okolí min./max.  -10 ... 50 °C
Princip těsnění  Měkké těsnění
Max. velikost částic  25 µm
Třída ochrany podle DIN EN 61140 S konektorem  IP65
Doba zapnutí  100 %
Hmotnost  609 g

Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Materiál
Pouzdro  Polyamid
Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
Těsnění  Butadien-akrylonitrilový kaučuk
Závitové pouzdro  Zinkový tlakový odlitek

Katalogový list ke stažení zde

Dostupnost při vyprodání: 4 - 7 týdnů od objednávky



Doplňkové parametry

Kategorie: Serie AS3
Serie: AS3
Přípoj stlačeného vzduchu: G 3/8

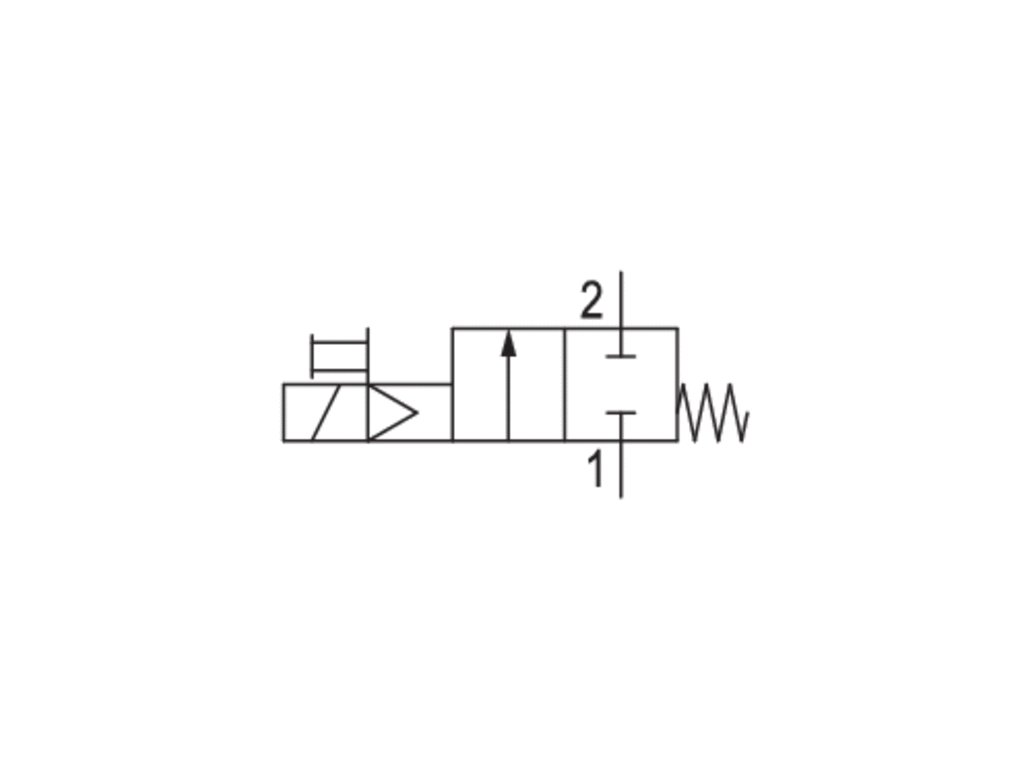

Princip spínání: 2/2 NC
Elektrická přípojka: ISO 15217 tvar C
Druh krytí: IP65
Napětí: 24V DC
Průtok: 4500l/min
Provozní tlak: 2,5 - 10 bar
