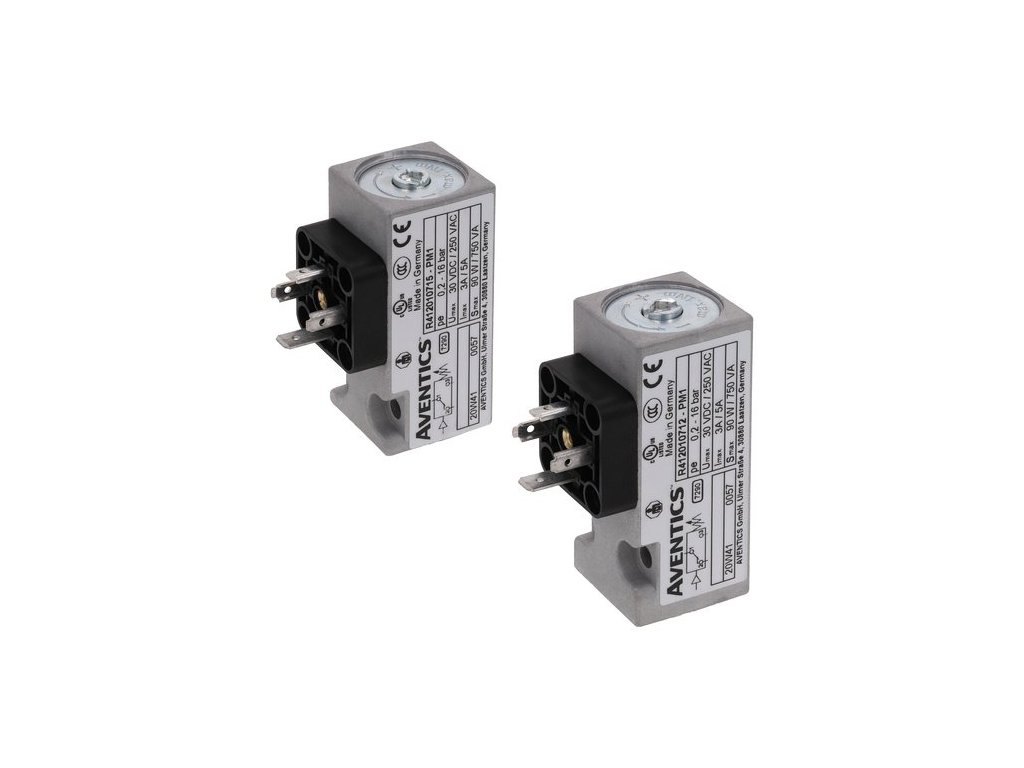

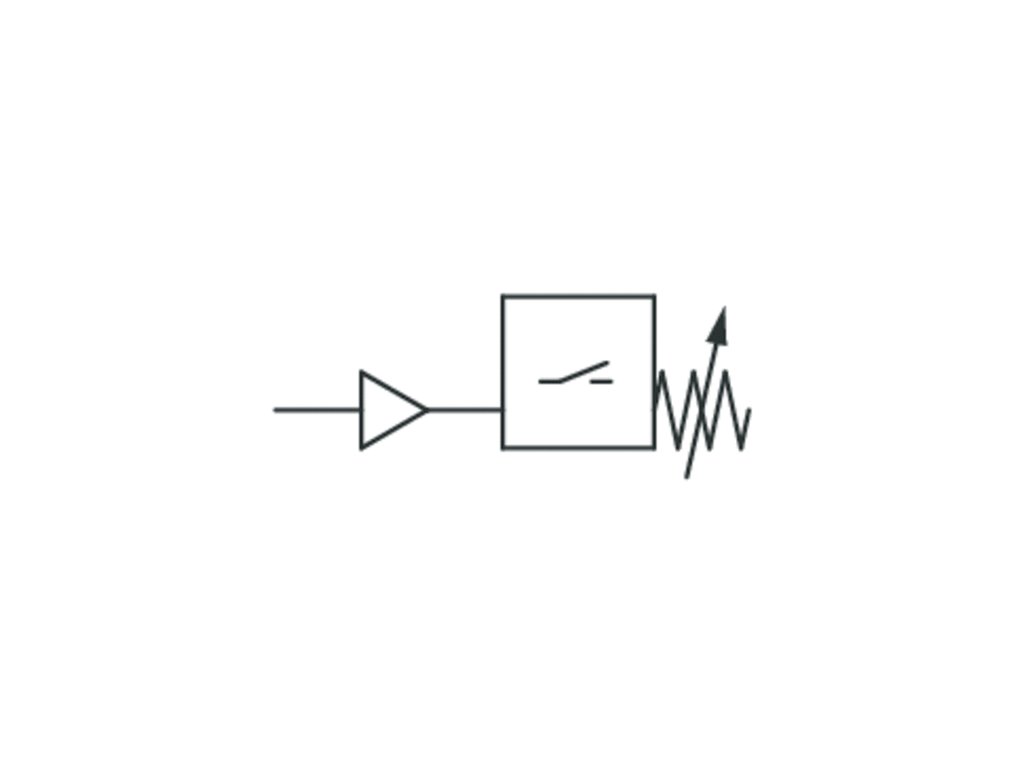

R412010712 Tlakový spínač PM1 AVENTICS

Kód: 71480
Značka: AVENTICS
2 998 Kč / ks 3 627,58 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
6.8.2024
Možnosti doručení
  • Spínací tlak 0,2 ... 16 bar
  • Mechanický
  • Vlnovec s pružinou, nastavitelný
  • Elektr. přípoj Zástrčka EN 175301-803, tvar A
  • Přípoj stlačeného vzduchu Vnitřní závit G 1/4
  • Bez ventilového konektoru

Detailní informace

Detailní popis produktu

Typ  Mechanický
Funkce  Přepínací kontakt (mechanický)
Montážní poloha  Libovolně
Provozní tlak min/max  Viz tabulka
Teplota okolí min./max.  -20 ... 80 °C
Teplota média min./max.  -10 ... 80 °C
Médium  Stlačený vzduch, Hydraulický olej
Naměřená hodnota  Relativní tlak
Spínací prvek  Mikrospínač (ZAP./VYP.)
Odolnost proti přetlaku  80 bar
Spínací kmitočet max.  1,5 Hz
Pevnost v rázu max.  15 g
Mez únavy při kmitavém napětí  10 g (60 - 500 Hz)
Opakovatelná přesnost v % (z koncové hodnoty)  ± 1 %
Spínací bod  nastavitelný
Hystereze  Max. diference spínacího tlaku
Provozní napětí DC Min./max.  12 ... 30 V DC
Provozní napětí AC Min./max.  12 ... 250 V AC
Způsoby upevnění  Pomocí průchozích otvorů
Druh krytí  IP65
Elektr. přípoj  Zástrčka EN 175301-803, tvar A
Hmotnost  0,16 kg

Spínací funkce při stoupajícím tlaku: kontakt se přepne z 1-2 na 1-3.Spínací funkce při klesajícím tlaku: kontakt se přepne z 1-3 na 1-2.
Pozor:Příliš vysoké proudy mohou vést k poškození kontaktů. Induktivní, příp. kapacitní zátěže musí být opatřeny příslušným zhášecím obvodem!
Mikrospínač má postříbřené kontakty.
Dbejte prosím při výběru konektorů na obsazení pinů.
Materiál
Pouzdro  Hliník
Těsnění  Butadien-akrylonitrilový kaučuk
Elektr. přípoj  Mosaz, poniklovaný



ROZMĚRY

17184
1) Ventilový konektor    2) Nastavovací šroub, samojistný

CHARAKTERISTIKA DIFERENCE SPÍNACÍHO TLAKU

17188

A) p1 (-), min.
B) p1 (-), max.
p1 (+) = horní spínací tlak při stoupajícím tlaku
p1 (-) = spodní spínací tlak při klesajícím tlaku
Δ p1 = max. rozdíl mezi otevíracím a uzavíracím tlakem, případně hystereze
příklad:
p1 (+) = 8 bar > p1(-) = 7,6 bar
Δ p1 = 0,4 bar



Max. přípustný trvalý proud I max. [A] při odporové zátěži
Vztažný počet sepnutí: 30/min., vztažná teplota: + 30 °C
1) AC
2) DC
Max. přípustný trvalý proud I max. [A] při induktivní zátěži
Vztažný počet sepnutí: 30/min., vztažná teplota: + 30 °C
1) AC
2) DC
3) cos ≈ 0,7°
4) L/R ≈ 10 ms



OBSAZENÍ PINŮ

17186



Doplňkové parametry

Kategorie: Serie PM1
Elektrická přípojka: EN 175301-803 tvar A
Přípoj stlačeného vzduchu: G 1/4
Spínací tlak: 0,2 - 16 bar
Druh krytí: IP65
Ventilový konektor: Součástí balení
