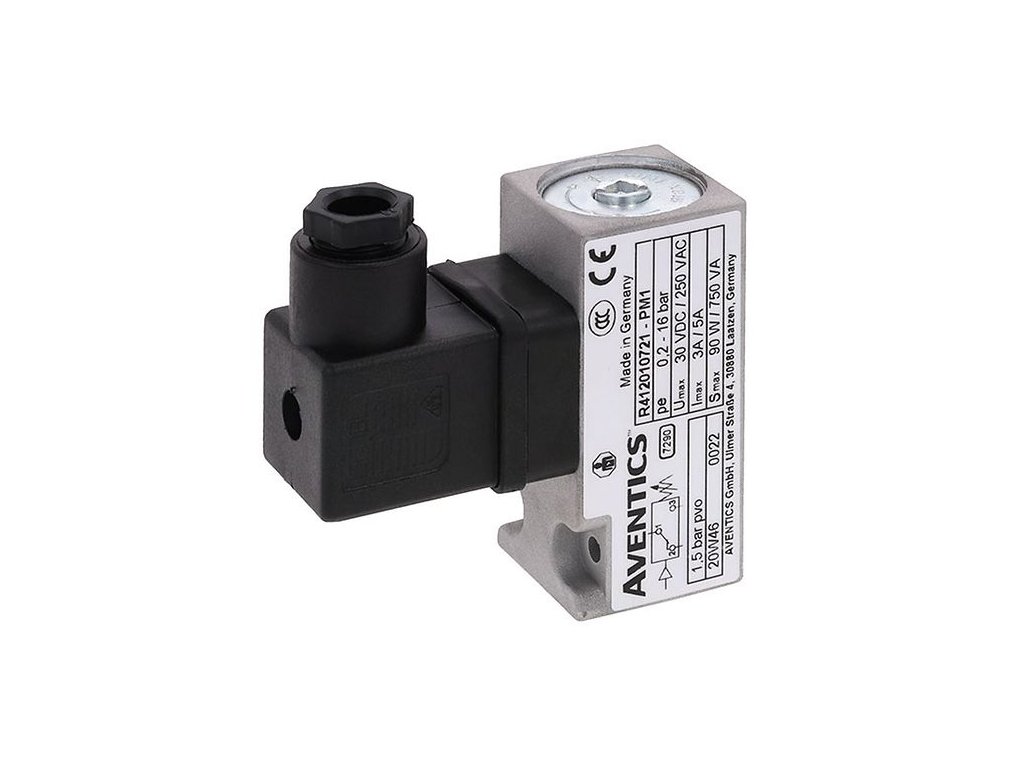

    R412010713 Tlakový spínač PM1 AVENTICS

    Kód: 71128
    Značka: AVENTICS
    r412010713 1
    3 091 Kč / ks 3 740,11 Kč včetně DPH
    Skladem (1 ks)
    Můžeme doručit do:
    26.4.2024
    Možnosti doručení
    • Spínací tlak 0,2 ... 16 bar
    • Mechanický
    • Vlnovec s pružinou, nastavitelný
    • Elektr. přípoj Zástrčka EN 175301-803, tvar A
    • Přípoj stlačeného vzduchu Vnitřní závit G 1/4
    • PM1-M3-G014
    • S ventilovým konektorem

    Detailní informace

    Nákupní rádce
    Nákupní rádce
    Pomůže s označením produktů
    slevy
    Výhodnější ceny pro registrované zákazníky

    Detailní popis produktu

    Typ  Mechanický
    Funkce  Přepínací kontakt (mechanický)
    Montážní poloha  Libovolně
    Provozní tlak min/max  0,2 - 16 bar
    Teplota okolí min./max.  -20 ... 80 °C
    Teplota média min./max.  -10 ... 80 °C
    Médium  Stlačený vzduch, Hydraulický olej
    Naměřená hodnota  Relativní tlak
    Spínací prvek  Mikrospínač (ZAP./VYP.)
    Odolnost proti přetlaku  80 bar
    Spínací kmitočet max.  1,5 Hz
    Pevnost v rázu max.  15 g
    Mez únavy při kmitavém napětí  10 g (60 - 500 Hz)
    Opakovatelná přesnost v % (z koncové hodnoty)  ± 1 %
    Spínací bod  nastavitelný
    Hystereze  Max. diference spínacího tlaku
    Provozní napětí DC Min./max.  12 ... 30 V DC
    Provozní napětí AC Min./max.  12 ... 250 V AC
    Způsoby upevnění  Pomocí průchozích otvorů
    Druh krytí  IP65
    Elektr. přípoj  Zástrčka EN 175301-803, tvar A
    Hmotnost  0,16 kg

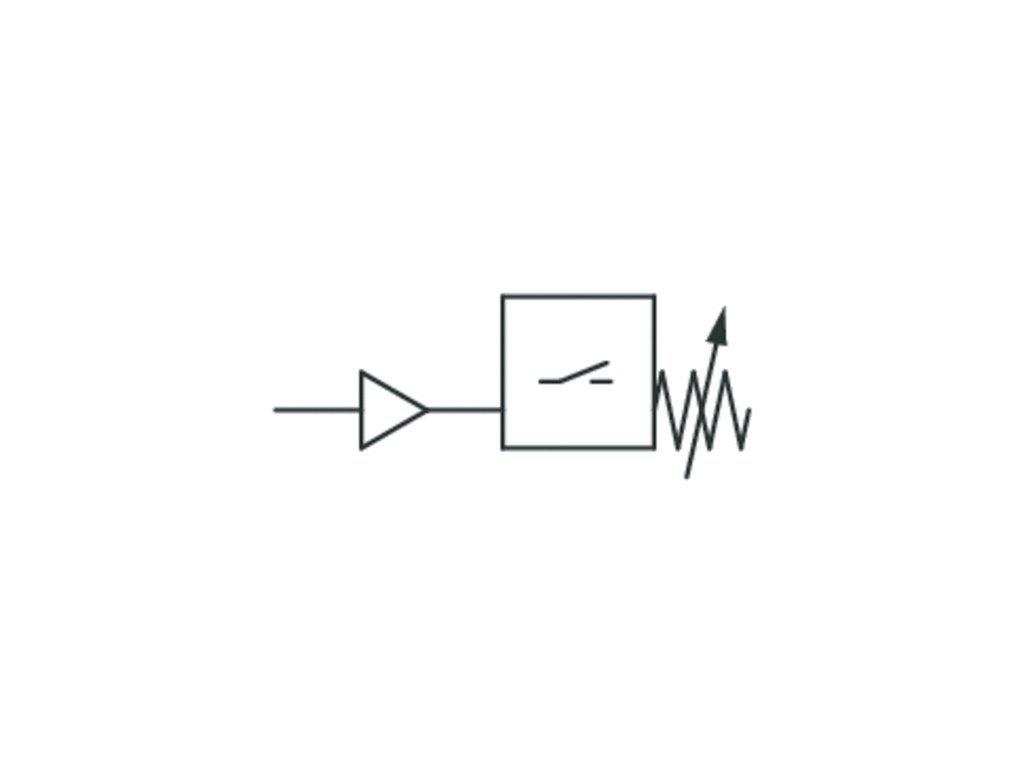

    Spínací funkce při stoupajícím tlaku: kontakt se přepne z 1-2 na 1-3.Spínací funkce při klesajícím tlaku: kontakt se přepne z 1-3 na 1-2.
    Pozor:Příliš vysoké proudy mohou vést k poškození kontaktů. Induktivní, příp. kapacitní zátěže musí být opatřeny příslušným zhášecím obvodem!
    Mikrospínač má postříbřené kontakty.
    Dbejte prosím při výběru konektorů na obsazení pinů.

    Materiál
    Pouzdro  Hliník
    Těsnění  Butadien-akrylonitrilový kaučuk
    Elektr. přípoj  Mosaz, poniklovaný

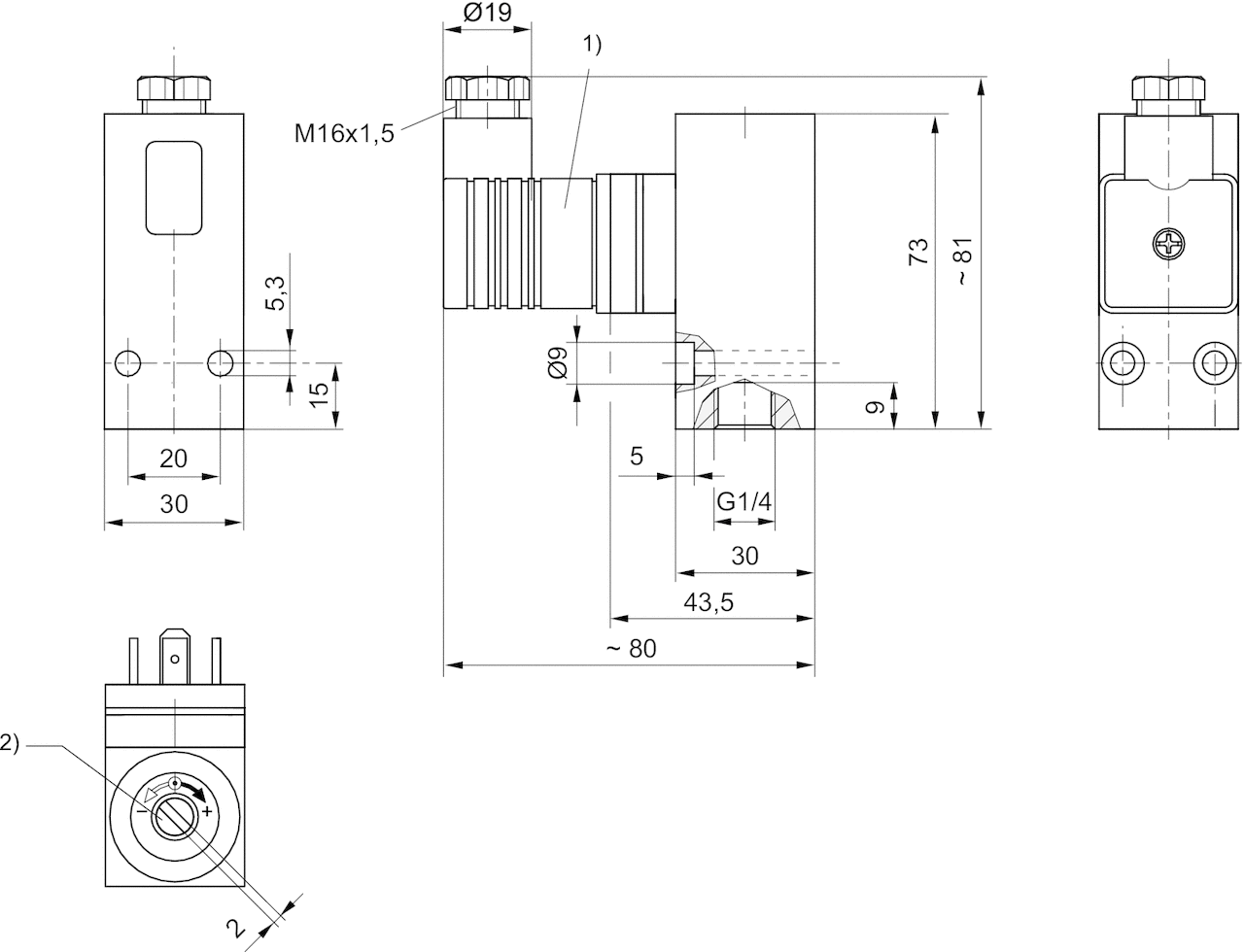

    ROZMĚRY

    17184
    1) Ventilový konektor    2) Nastavovací šroub, samojistný

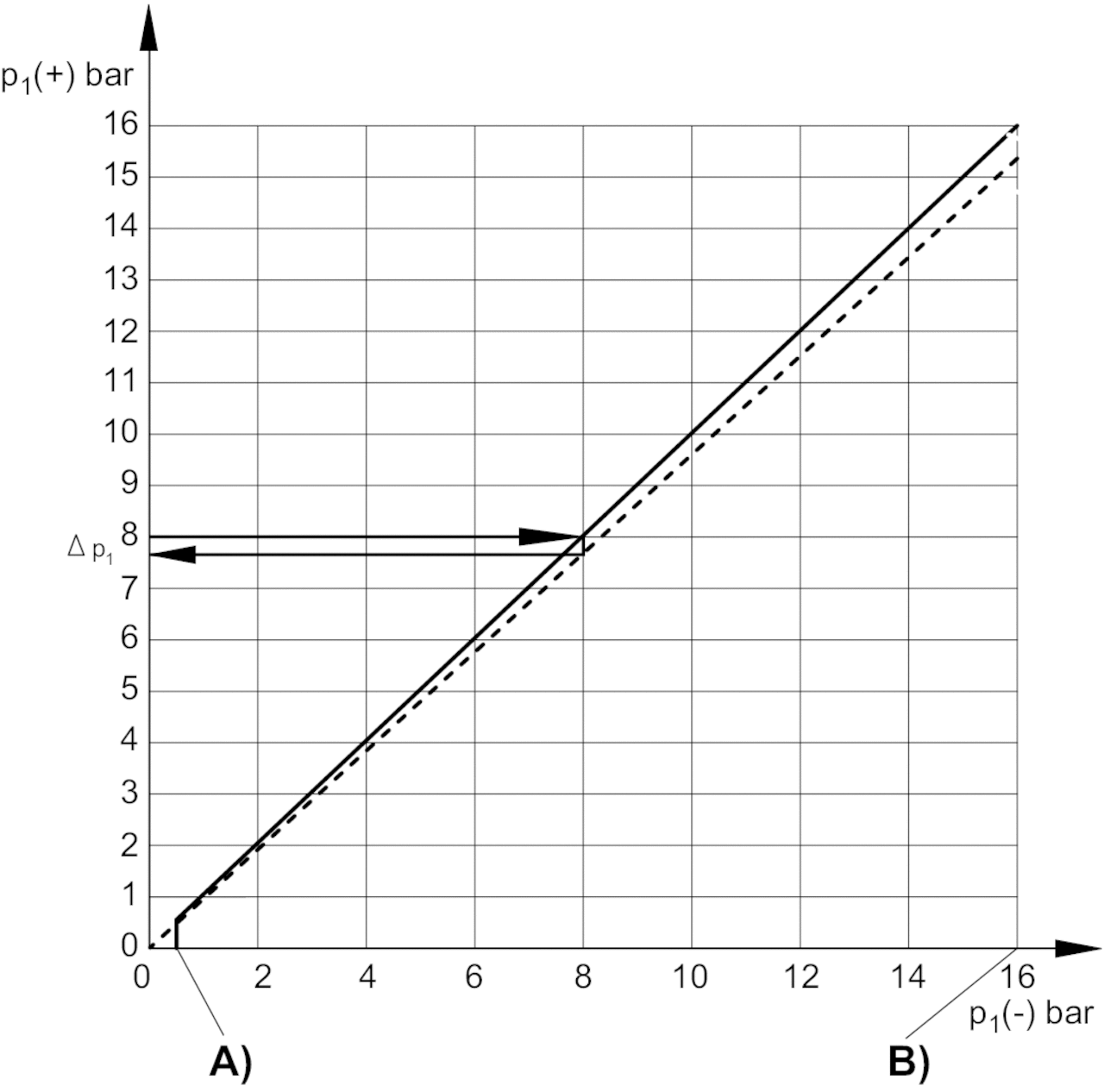

    CHARAKTERISTIKA DIFERENCE SPÍNACÍHO TLAKU

    17188

    A) p1 (-), min.
    B) p1 (-), max.
    p1 (+) = horní spínací tlak při stoupajícím tlaku
    p1 (-) = spodní spínací tlak při klesajícím tlaku
    Δ p1 = max. rozdíl mezi otevíracím a uzavíracím tlakem, případně hystereze
    příklad:
    p1 (+) = 8 bar > p1(-) = 7,6 bar
    Δ p1 = 0,4 bar



    Max. přípustný trvalý proud I max. [A] při odporové zátěži
    U [V] I [A] 1) I [A] 2)
    30 5 3
    48 5 1,2
    60 5 0,8
    125 5 0,4
    250 5 –
    Vztažný počet sepnutí: 30/min., vztažná teplota: + 30 °C
    1) AC
    2) DC
    Max. přípustný trvalý proud I max. [A] při induktivní zátěži
    U [V] I [A] 1) 3) I [A] 2) 4)
    30 3 2
    48 3 0.55
    60 3 0.4
    125 3 0.15
    250 3 –
    Vztažný počet sepnutí: 30/min., vztažná teplota: + 30 °C
    1) AC
    2) DC
    3) cos ≈ 0,7°
    4) L/R ≈ 10 ms

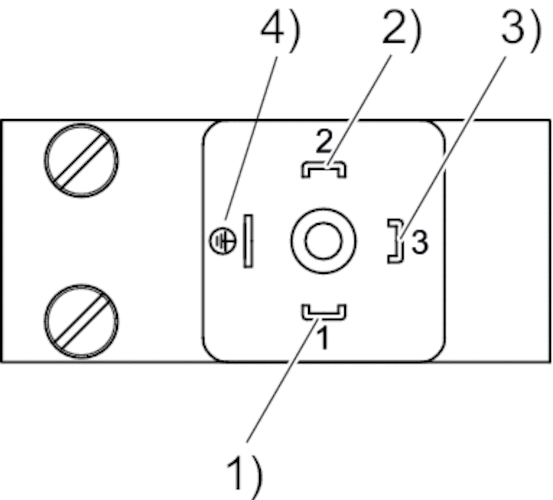

    OBSAZENÍ PINŮ

    17186

    Pin 1 2 3 4
    Obsazení +UB Rozpínač NO (pracovní kontakt) GND



    Doplňkové parametry

    Kategorie: Serie PM1
    Elektrická přípojka: EN 175301-803 tvar A
    Přípoj stlačeného vzduchu: G 1/4
    Spínací tlak: 0,2 - 16 bar
    Druh krytí: IP65
    Ventilový konektor: Součástí balení
