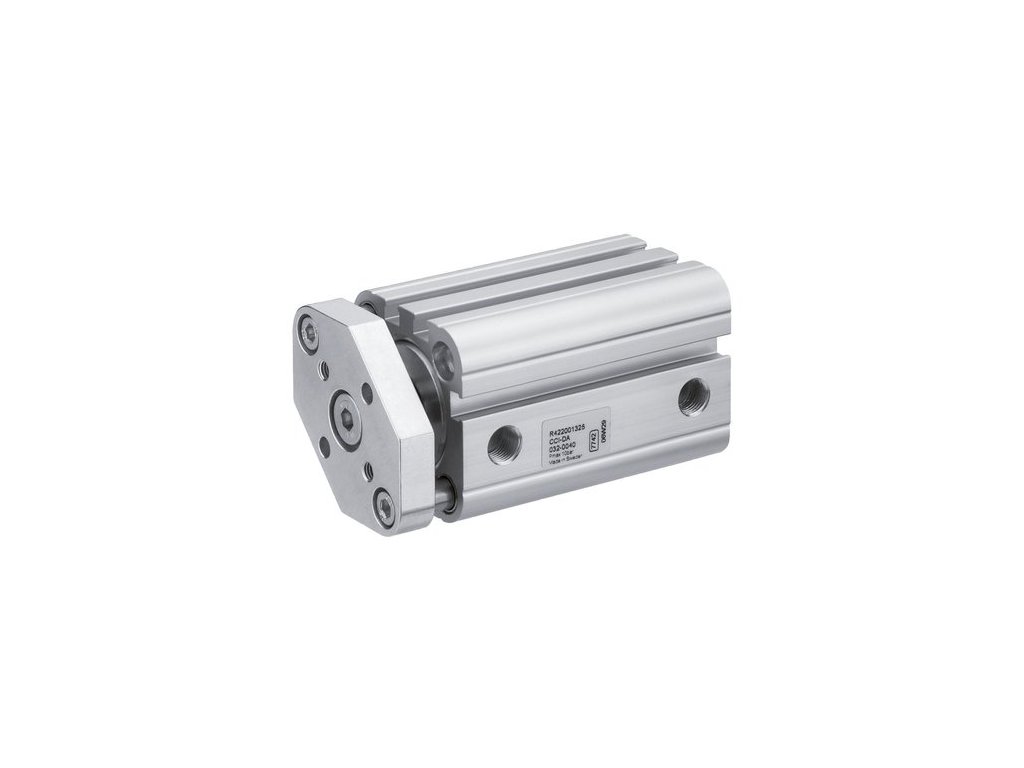

R422001323 Kompaktní válec CCI AVENTICS

Kód: 71294
Značka: AVENTICS
2 505 Kč / ks 3 031,05 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
18.7.2024
Možnosti doručení
  • ISO 21287
  • Ø 20 mm
  • Zdvih 40 mm
  • Přípoje M5
  • Dvojčinný
  • S magnetickým pístem
  • Tlumení elastický
  • Pístní tyč Vnitřní závit
  • Pístní tyč Zajištěný proti pootočení, s čelní deskou

Detailní informace

Detailní popis produktu

Modifikace pístní tyče Zajištěný proti pootočení, s čelní deskou
Princip působení Dvojčinný
Tlumení elastický
Magnetický píst S magnetickým pístem
Průměr pístu 20 mm
Závit pístní tyče M6
Normalizace ISO 21287
Zdvih 40 mm
Materiál těsnění Polyuretan
Stěrač Polyuretan
Přípoj stlačeného vzduchu M5
Typ přípoje stlačeného vzduchu Vnitřní závit



Normy  ISO 21287
Přípoj stlačeného vzduchu  Vnitřní závit
Provozní tlak min/max  1 ... 10 bar
Teplota okolí min./max.  -20 ... 80 °C
Teplota média min./max.  -20 ... 80 °C
Médium  Stlačený vzduch
Max. velikost částic  50 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Tlak ke stanovení sil na píst  6.3 bar
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Válcová trubka  Hliník, eloxovaný
Pístní tyč  Nerezavějící ocel
Čelní kryt  Hliník
Krajní víko  Hliník
Těsnění  Polyuretan
Čelní deska  Hliník
Matice pro pístní tyč  Ocel, pozinkovaný
Stěrač  Polyuretan

Doplňkové parametry

Kategorie: Serie CCI
Normalizace: ISO 21287
Přípoj: M5
Průměr pístu: 20 mm
Zdvih: 40 mm
Tlumení: elastické
Magnetický píst: ano
