V30 111 616 Ventil uzavírací PN 16

Kód: 000001 000002 000003 000004 000005 000006 000007 000008 000009 000010 000011 000012 Zvolte variantu
532 Kč / ks 582 Kč / ks 655 Kč / ks 1 019 Kč / ks 1 265 Kč / ks 1 727 Kč / ks 2 249 Kč / ks 2 905 Kč / ks 3 837 Kč / ks 5 819 Kč / ks 7 625 Kč / ks 11 977 Kč / ks od 532 Kč / ks 644 Kč včetně DPH 704 Kč včetně DPH 793 Kč včetně DPH 1 233 Kč včetně DPH 1 531 Kč včetně DPH 2 090 Kč včetně DPH 2 721 Kč včetně DPH 3 515 Kč včetně DPH 4 643 Kč včetně DPH 7 041 Kč včetně DPH 9 226 Kč včetně DPH 14 492 Kč včetně DPH od 644 Kč včetně DPH
Skladem (9 ks) Skladem (3 ks) Skladem (11 ks) Skladem u dodavatele Skladem (3 ks) Skladem (2 ks) Skladem (4 ks) Skladem (3 ks) Skladem (1 ks) Skladem u dodavatele Skladem u dodavatele Skladem u dodavatele Zvolte variantu
Varianta
Atest (zkušební protokol) ?
Můžeme doručit do:
12.12.2024 12.12.2024 12.12.2024 18.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 12.12.2024 18.12.2024 18.12.2024 18.12.2024 Zvolte variantu
Možnosti doručení

Uzavírací orgán pro vodu a  jiné neagresivní kapaliny

Detailní informace

Detailní popis produktu

Uzavírací orgán pro vodu a jiné neagresivní kapaliny.



POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota (°C) Tlak (MPa)
120 1,6
200 1,28



Maximální provozní teplota 200°C

TECHNICKÝ POPIS

Ventil je třmenový. V tělese je navařeno sedlo, na které dosedá uzavírací kuželka. Kuželka je otočně spojená s vřetenem. Vřeteno je ve třmenu utěsněno ucpávkou. Směr proudění pracovní látky je pro DN 15 ÷ 150 pod kuželku. Pro DN 200 je směr proudění nad kuželku s vnitřním obtokem, který slouží k vytvoření potřebného tlakového spádu.

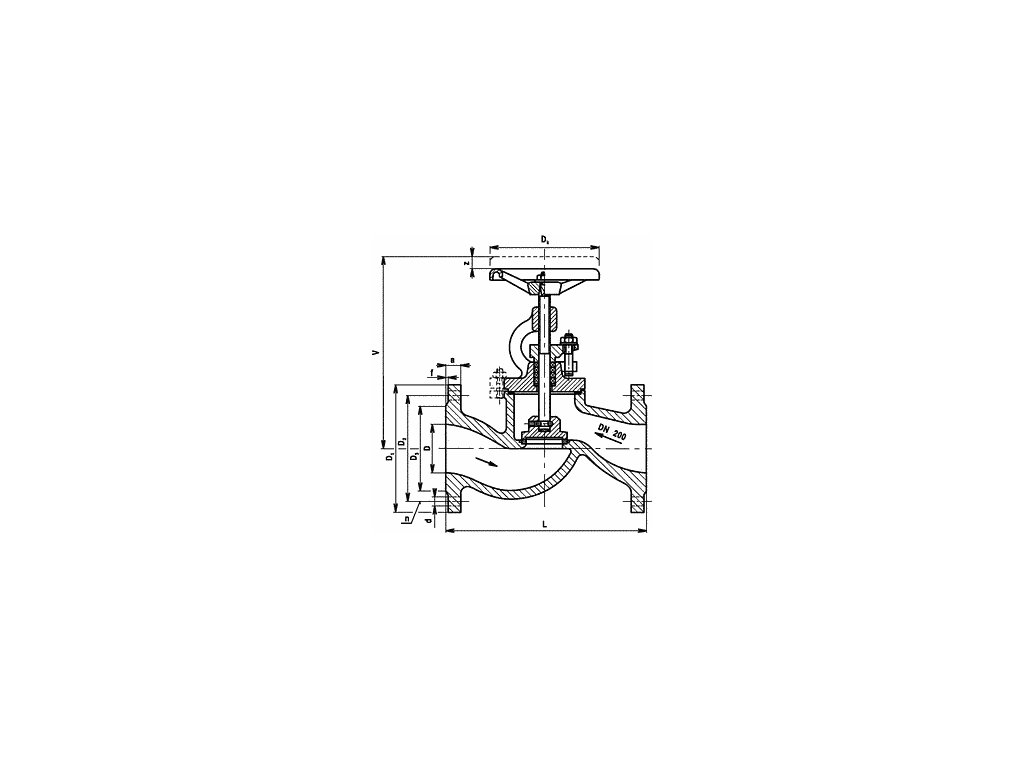

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

DN D L V z D1 D2 D3 a f d n Dk kg
15 15 130 210 16 95 65 47 14 2 14 4 125 3,8
25 25 160 210 16 115 85 68 16 2 14 4 125 5
40 40 200 245 16 150 110 88 18 3 18 4 160 9,7
50 50 230 255 18 165 125 102 20 3 18 4 160 11,7
65 70 290 310 24 185 145 122 20 3 18 4 200 20
80 80 310 325 30 200 160 133 22 3 18 8 200 24
100 100 350 385 38 220 180 158 24 3 18 8 250 41
125 125 400 435 45 250 210 184 26 3 18 8 250 54
150 150 480 475 50 285 240 212 26 3 22 8 315 86
200 200 600 620 76 340 295 268 30 3 22 12 400 167





MATERIÁL

Těleso, třmen, ucp. víko šedá litina GJL-250
Vřeteno, sedlo korozivzdorná ocel
Kuželka korozivzdorná ocel
Těsnění vřetene grafit + SS304

ZKOUŠENÍ

Ventil je zkoušen podle ČSN EN 12266-1.

MONTÁŽ

Ventil je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat ručním kolem
