0820005101 3/2 ventil DO35 AVENTICS

Kód: 71463
Značka: AVENTICS
3 049 Kč / ks 3 689,29 Kč včetně DPH
Výroba 1 - 2 týdny
Můžeme doručit do:
11.6.2024
Možnosti doručení

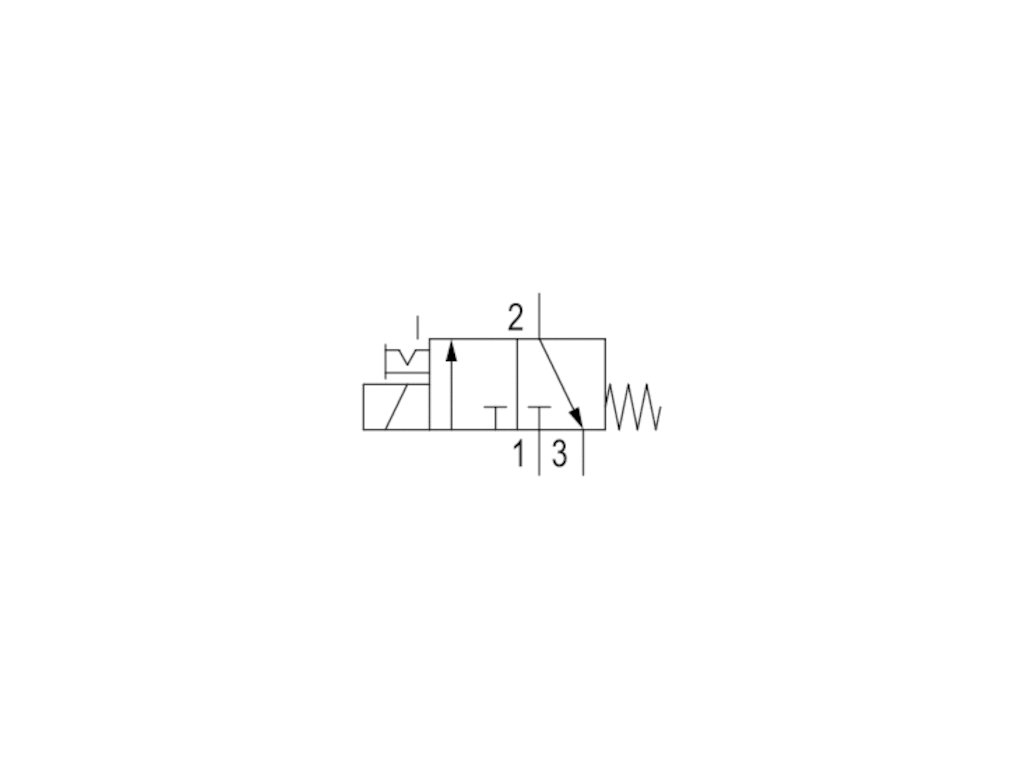

  • 3/2
  • NC
  • Hadicové připojení
  • Přípoj stlačeného vzduchu výstup : G 1/8
  • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A
  • Manuální pomocné ovládání : s aretací
  • S vratnou pružinou

Detailní informace

Detailní popis produktu

Způsob resetování S vratnou pružinou
Princip spínání 3/2
Druh konstrukce Sedlový ventil
Materiál těsnění Fluorový kaučuk
Druh krytí IP65
Velikost přípoje EN 175301-803, tvar A
Typ Zástrčka
Qn 1▶2 140 l/min
Qn 2▶3 130 l/min
Přípoj stlačeného vzduchu vstup G 1/8
Přípoj stlačeného vzduchu výstup G 1/8
Provozní napětí DC 24 V
Ovládání Elektricky



Druh konstrukce  Sedlový ventil
Ovládání  Elektricky
Princip těsnění  Měkké těsnění
Provozní tlak min/max  0 ... 10 bar
Teplota okolí min./max.  -10 ... 50 °C
Teplota média min./max.  -10 ... 50 °C
Médium  Stlačený vzduch
Max. velikost částic  5 µm
Obsah oleje stlačeného vzduchu  0 ... 5 mg/m³
Jmenovitý průtok 1 ▶ 2  140 l/min
Jmenovitý průtok 2 ▶ 3  130 l/min
Druh krytí S přípojem  IP65
Doba zapnutí  100 %
Upevňovací šrouby  M5
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Těsnění  Fluorový kaučuk

Doplňkové parametry

Kategorie: Pneumatika AVENTICS
Serie: DO35
Cívka: 24V DC
Elektrická přípojka: EN 175301-803 tvar A
Průtok Qn1-2: 140 l/min
Průtok Qn 2-3: 130 l /min
