Domů
/
Pneumatika AVENTICS
/

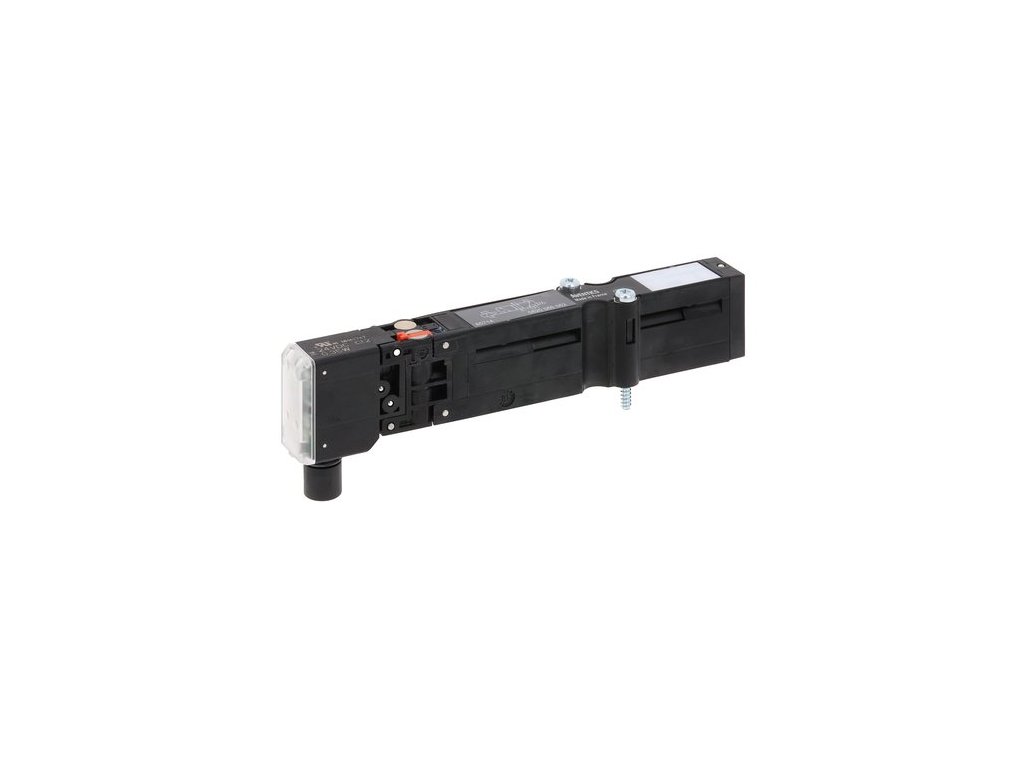

0820055052 5/2 ventil HF03-LG AVENTICS
0820055052 5/2 ventil HF03-LG AVENTICS
Kód:
238600
Značka:
AVENTICS
2 640 Kč
/ ks
3 194,40 Kč včetně DPH
Výroba 1 - 3 týdny
Můžeme doručit do:
28.6.2023
Přidat do košíku
Pro sérii : HF03-LG, CL03
5/2
Qn = 850 l/min
Šířka pilotního ventilu : 16 mm
Připojení na desku
Manuální pomocné ovládání : bez aretace
Jednostranně el. ovládaný
S vratnou pružinou
Pilot : Externí
Detailní informace
Tisk
Zeptat se
Sdílet
Tweet
Zavřít
Nákupní rádce
Pomůže s označením produktů
Výhodnější ceny pro registrované zákazníky
Popis
Související soubory (1)
Detailní popis produktu
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Ovládání
Elektricky
Pilot
Externí
Princip těsnění
Měkké těsnění
Princip zablokování
Princip 1-nás. základové desky
Certifikáty
UR (Underwriters Laboratories)
Provozní tlak min/max
-0,9 ... 10 bar
Řídicí tlak min./max.
2,5 ... 10 bar
Teplota okolí min./max.
0 ... 50 °C
Teplota média min./max.
0 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
5 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
850 l/min
Odvzdušnění pilotního vzduchu
Se sdruženým odvzdušněním pilotního vzduchu
Druh krytí S přípojem
IP65
Ochranný obvod
Zenerová dioda
Ochrana proti přepólování
Zabezpečeno proti přepólování
Stavová indikace diodou LED
Žlutý
Doba zapnutí
100 %
Upevňovací šrouby
Křížová drážka DIN EN ISO 4757-Z1
Utahovací moment upevňovacího šroubu
1,3 Nm
Hmotnost
0,082 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Způsob ovládání (externí/interní) není realizován ve ventilu, nýbrž v koncové desce ventilového systému.
Servoventil má certifikaci UL (Underwriters Laboratories).
Materiál
Pouzdro
Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk
Doplňkové parametry
Kategorie
:
Pneumatika AVENTICS
Napětí
:
24V DC
Princip spínání
:
5/2
Serie
:
HF03
Technický list (174.2 kB)
